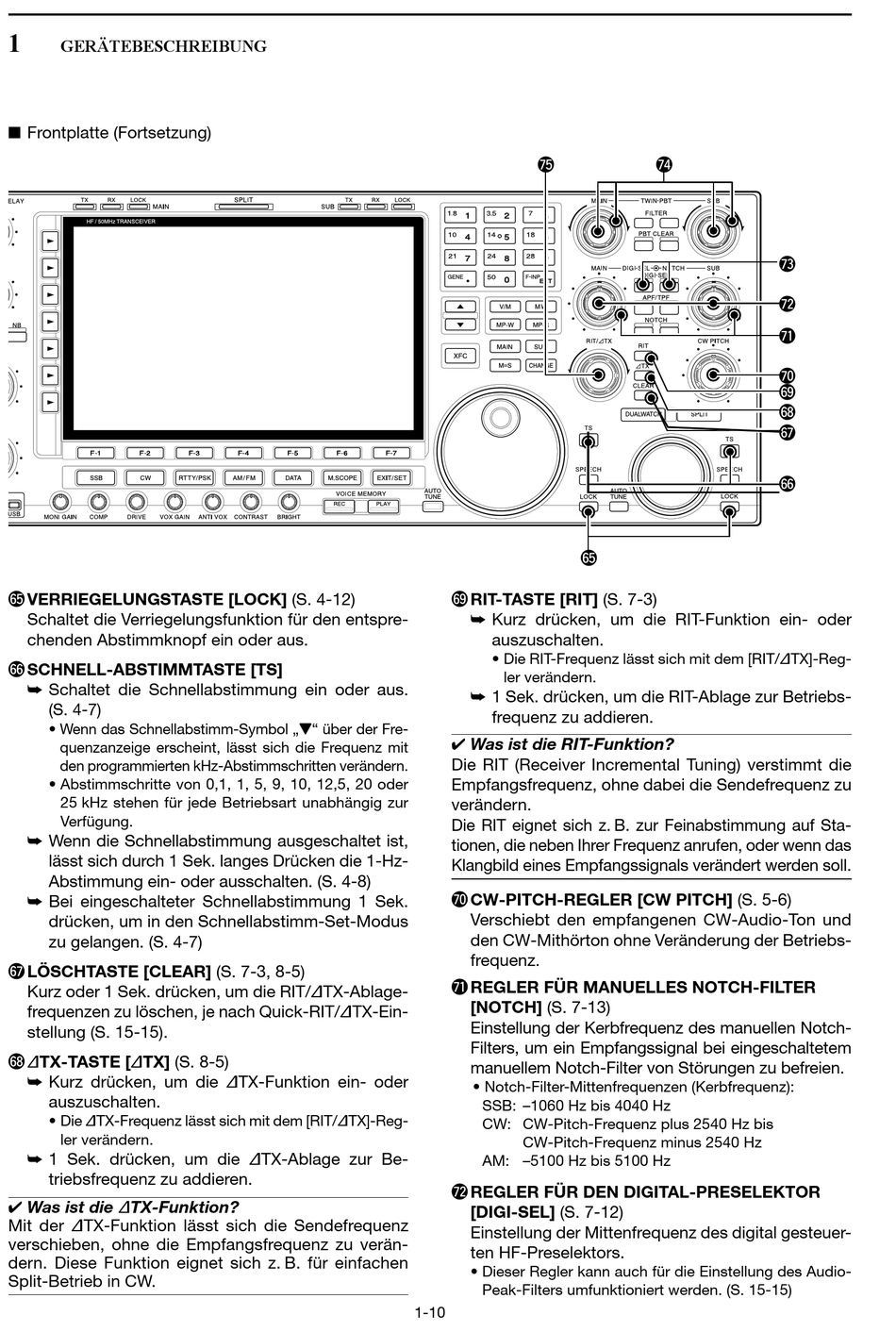

GERÄTEBESCHREIBUNG
■ Frontplatte (Fortsetzung)
^5 VERRIEGELUNGSTASTE [LOCK] (S. 4-12)
Schaltet die Verriegelungsfunktion für den ent spre-
chenden Ab stimm knopf ein oder aus.
^6 SCHNELL-ABSTIMMTASTE [TS]
➥ Schaltet die Schnellabstimmung ein oder aus.
(S. 4-7)
• Wenn das Schnellabstimm-Symbol „Z" über der Fre-
quenzanzeige erscheint, lässt sich die Frequenz mit
den programmierten kHz-Abstimmschritten ver ändern.
• Abstimmschritte von 0,1, 1, 5, 9, 10, 12,5, 20 oder
25 kHz stehen für jede Betriebsart unabhängig zur
Verfügung.
➥ Wenn die Schnellabstimmung ausgeschaltet ist,
lässt sich durch 1 Sek. langes Drücken die 1-Hz-
Abstimmung ein- oder ausschalten. (S. 4-8)
➥ Bei eingeschalteter Schnellabstimmung 1 Sek.
drücken, um in den Schnellabstimm-Set-Modus
zu gelangen. (S. 4-7)
^7 LÖSCHTASTE [CLEAR] (S. 7-3, 8-5)
Kurz oder 1 Sek. drücken, um die RIT/∂TX-Ablage-
frequenzen zu löschen, je nach Quick-RIT/∂TX-Ein-
stellung (S. 15-15).
^8 ∂TX-TASTE [∂TX] (S. 8-5)
➥ Kurz drücken, um die ∂TX-Funktion ein- oder
auszuschalten.
• Die ∂TX-Frequenz lässt sich mit dem [RIT/∂TX]-Reg-
ler verändern.
➥ 1 Sek. drücken, um die ∂TX-Ablage zur Be-
triebs frequenz zu addieren.
✔ Was ist die ∂TX-Funktion?
Mit der ∂TX-Funktion lässt sich die Sendefrequenz
ver schie ben, ohne die Empfangsfrequenz zu verän-
dern. Diese Funk tion eignet sich z. B. für einfachen
Split-Betrieb in CW.
&5
^5
^9 RIT-TASTE [RIT] (S. 7-3)
➥ Kurz drücken, um die RIT-Funktion ein- oder
aus zuschalten.
• Die RIT-Frequenz lässt sich mit dem [RIT/∂TX]-Reg-
ler verändern.
➥ 1 Sek. drücken, um die RIT-Ablage zur Be triebs-
frequenz zu addieren.
✔ Was ist die RIT-Funktion?
Die RIT (Receiver Incremental Tuning) verstimmt die
Emp fangsfrequenz, ohne dabei die Sendefrequenz zu
verändern.
Die RIT eignet sich z. B. zur Feinabstimmung auf Sta-
tionen, die neben Ihrer Frequenz anrufen, oder wenn das
Klangbild eines Emp fangssignals verändert werden soll.
&0 CW-PITCH-REGLER [CW PITCH] (S. 5-6)
Verschiebt den empfangenen CW-Audio-Ton und
den CW-Mithörton ohne Veränderung der Betriebs-
fre quenz.
&1 REGLER FÜR MANUELLES NOTCH-FILTER
[NOTCH] (S. 7-13)
Einstellung der Kerbfrequenz des manuellen Notch-
Filters, um ein Empfangssignal bei eingeschaltetem
manuellem Notch-Filter von Störungen zu befreien.
• Notch-Filter-Mittenfrequenzen (Kerbfrequenz):
SSB: –1060 Hz bis 4040 Hz
CW: CW-Pitch-Frequenz plus 2540 Hz bis
CW-Pitch-Frequenz minus 2540 Hz
AM: –5100 Hz bis 5100 Hz
&2 REGLER FÜR DEN DIGITAL-PRESELEKTOR
[DIGI-SEL] (S. 7-12)
Einstellung der Mittenfrequenz des digital ge steuer-
ten HF-Preselektors.
• Dieser Regler kann auch für die Einstellung des Audio-
Peak-Filters umfunktioniert werden. (S. 15-15)
1-10
