6
SCOPE-BETRIEB

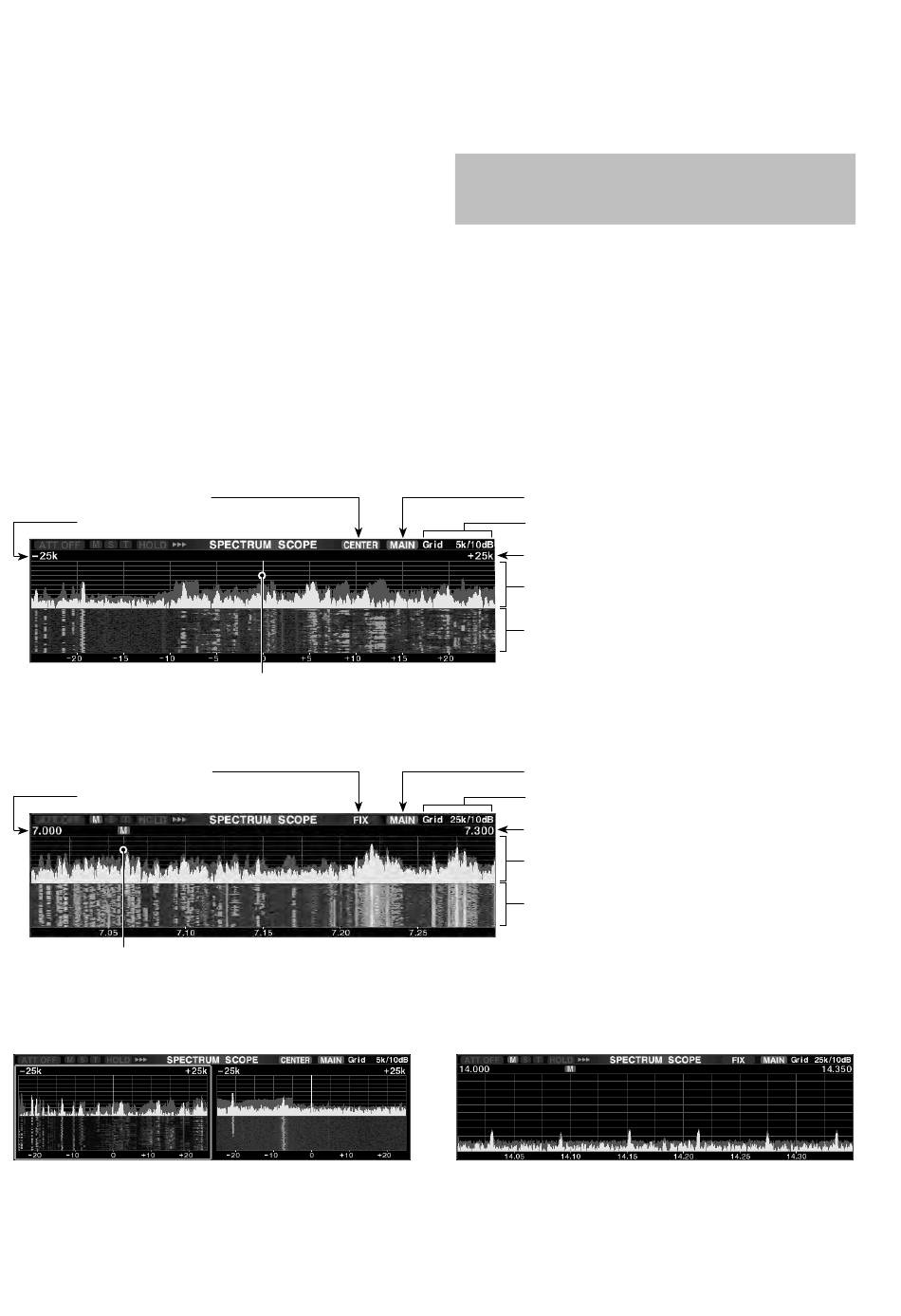

■ Spektrumskop-Fenster
Das DSP-basierte Spektrumskop des IC-7851 erlaubt
die Dar stel lung der Bandbelegung und die Anzeige
der relativen Signalstärke der verschiedenen darge-
stellten Signale.
Es sind zwei Modi verfügbar: der Center-Modus und
der Fest-Mo dus.
Außerdem lässt sich ein Dual Scope, ein Single Scope
oder eine Wasserfall-Anzeige nutzen.
Das Spektrumskop lässt sich auch in einem Mini-
spektrum skop-Fenster anzeigen, wodurch auf dem
Display Platz für andere Anzeigen bleibt.
• Center-Modus-Fenster
Center/Fest-Modus
Darstellbreite (Anzeigebereich)
• Fest-Modus-Fenster
Center/Fest-Modus
Bereichsgrenze (untere)
Angezeigte Frequenz (bewegt sich beim Abstimmen)
• Center-Modus-Fenster (Dual Scope: nebeneinander)
Angezeigte Frequenz (immer in der Mitte)
HINWEIS: Die Anzeige von Frequenzen oder Misch-
produkten, die in der Schaltung des Spektrumskops
entstehen, ist keine Fehlfunktion des Trans ceivers.
Haupt-/Subband
Raster (Frequenz/Pegel)
Darstellbreite (Anzeigebereich)
FFT-Skop-Bereich
(FFT: Fast Fourier Transform)
Wasserfallbereich
Haupt-/Subband
Raster (Frequenz/Pegel)
Bereichsgrenze (obere)
FFT-Skop-Bereich
Wasserfallbereich
• Fest-Modus-Fenster (Wasserfall-Anzeige aus)
6-2
