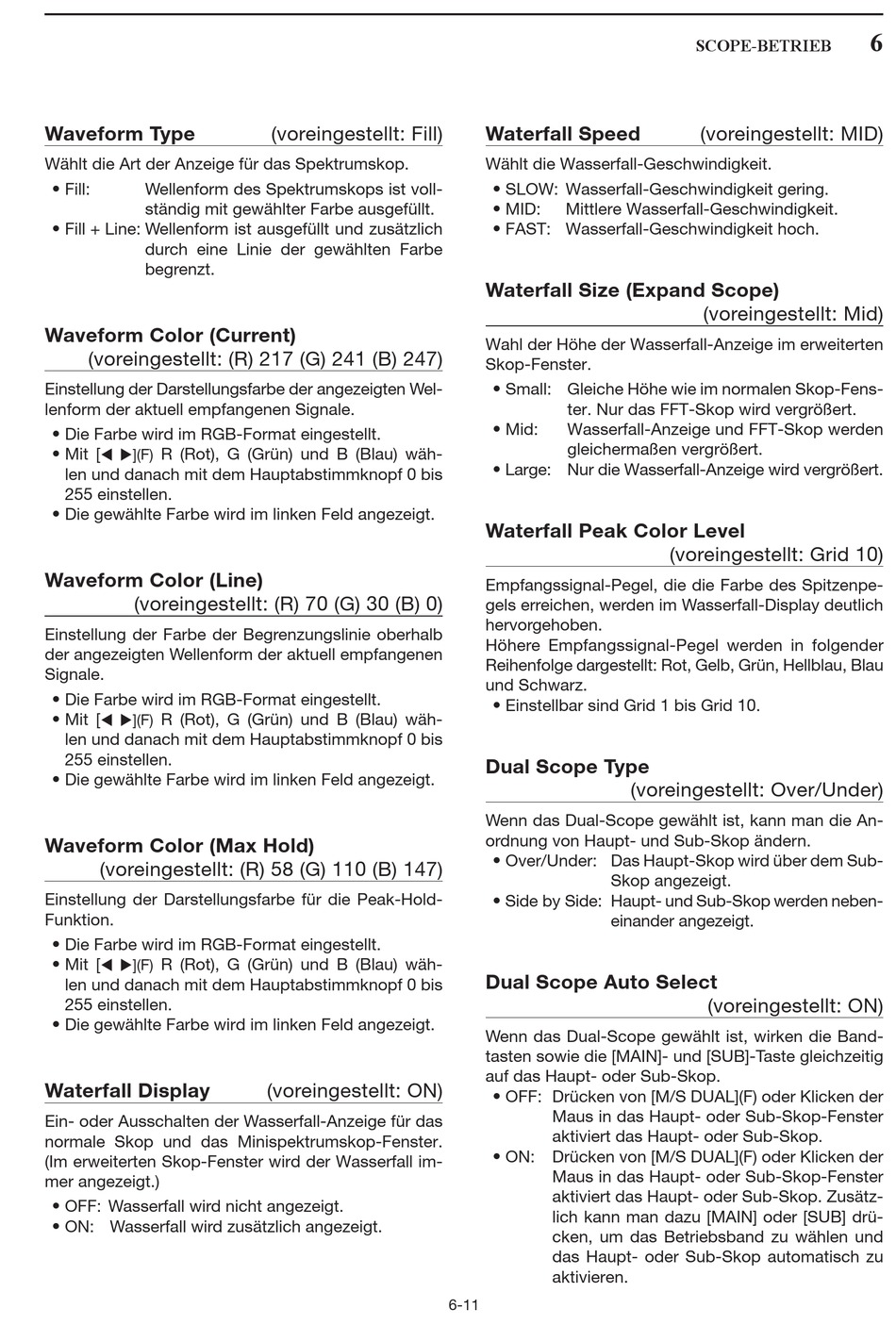

Waveform Type
Wählt die Art der Anzeige für das Spektrumskop.
• Fill:
Wellenform des Spektrum skops ist voll-
ständig mit gewählter Farbe ausgefüllt.
• Fill + Line: Wellenform ist ausgefüllt und zusätzlich
durch eine Linie der gewählten Farbe
begrenzt.
Waveform Color (Current)
(voreingestellt: (R) 217 (G) 241 (B) 247)
Einstellung der Darstellungsfarbe der angezeigten Wel-
lenform der aktuell emp fan genen Signale.
• Die Farbe wird im RGB-Format eingestellt.
• Mit [
R (Rot), G (Grün) und B (Blau) wäh-
t u](F)
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
• Die gewählte Farbe wird im linken Feld angezeigt.
Waveform Color (Line)
(voreingestellt: (R) 70 (G) 30 (B) 0)
Einstellung der Farbe der Begrenzungslinie oberhalb
der angezeigten Wellenform der aktuell emp fan genen
Signale.
• Die Farbe wird im RGB-Format eingestellt.
• Mit [
R (Rot), G (Grün) und B (Blau) wäh-
t u](F)
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
• Die gewählte Farbe wird im linken Feld angezeigt.
Waveform Color (Max Hold)
(voreingestellt: (R) 58 (G) 110 (B) 147)
Einstellung der Darstellungsfarbe für die Peak-Hold-
Funktion.
• Die Farbe wird im RGB-Format eingestellt.
• Mit [
R (Rot), G (Grün) und B (Blau) wäh-
t u](F)
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
• Die gewählte Farbe wird im linken Feld angezeigt.
Waterfall Display
Ein- oder Ausschalten der Wasserfall-Anzeige für das
normale Skop und das Minispektrumskop-Fenster.
(Im erweiterten Skop-Fenster wird der Wasserfall im-
mer angezeigt.)
• OFF: Wasserfall wird nicht angezeigt.
• ON: Wasserfall wird zusätzlich angezeigt.
(voreingestellt: Fill)
(voreingestellt: ON)
Waterfall Speed
Wählt die Wasserfall-Geschwindigkeit.
• SLOW: Wasserfall-Geschwindigkeit gering.
• MID:
Mittlere Wasserfall-Geschwindigkeit.
• FAST: Wasserfall-Geschwindigkeit hoch.
Waterfall Size (Expand Scope)
Wahl der Höhe der Wasserfall-Anzeige im erweiterten
Skop-Fenster.
• Small: Gleiche Höhe wie im normalen Skop-Fens-
ter. Nur das FFT-Skop wird vergrößert.
• Mid:
Wasserfall-Anzeige und FFT-Skop werden
gleichermaßen vergrößert.
• Large: Nur die Wasserfall-Anzeige wird vergrößert.
Waterfall Peak Color Level
Empfangssignal-Pegel, die die Farbe des Spitzenpe-
gels erreichen, werden im Wasserfall-Display deutlich
hervorgehoben.
Höhere Empfangssignal-Pegel werden in folgender
Reihenfolge dargestellt: Rot, Gelb, Grün, Hellblau, Blau
und Schwarz.
• Einstellbar sind Grid 1 bis Grid 10.
Dual Scope Type
Wenn das Dual-Scope gewählt ist, kann man die An-
ordnung von Haupt- und Sub-Skop ändern.
• Over/Under: Das Haupt-Skop wird über dem Sub-
Skop angezeigt.
• Side by Side: Haupt- und Sub-Skop werden neben-
einander angezeigt.
Dual Scope Auto Select
Wenn das Dual-Scope gewählt ist, wirken die Band-
tasten sowie die [MAIN]- und [SUB]-Taste gleichzeitig
auf das Haupt- oder Sub-Skop.
• OFF: Drücken von [M/S DUAL](F) oder Klicken der
Maus in das Haupt- oder Sub-Skop-Fenster
aktiviert das Haupt- oder Sub-Skop.
• ON: Drücken von [M/S DUAL](F) oder Klicken der
Maus in das Haupt- oder Sub-Skop-Fenster
aktiviert das Haupt- oder Sub-Skop. Zusätz-
lich kann man dazu [MAIN] oder [SUB] drü-
cken, um das Betriebsband zu wählen und
das Haupt- oder Sub-Skop automatisch zu
aktivieren.
6-11
SCOPE-BETRIEB
(voreingestellt: MID)
(voreingestellt: Mid)
(voreingestellt: Grid 10)
(voreingestellt: Over/Under)
(voreingestellt: ON)
6
