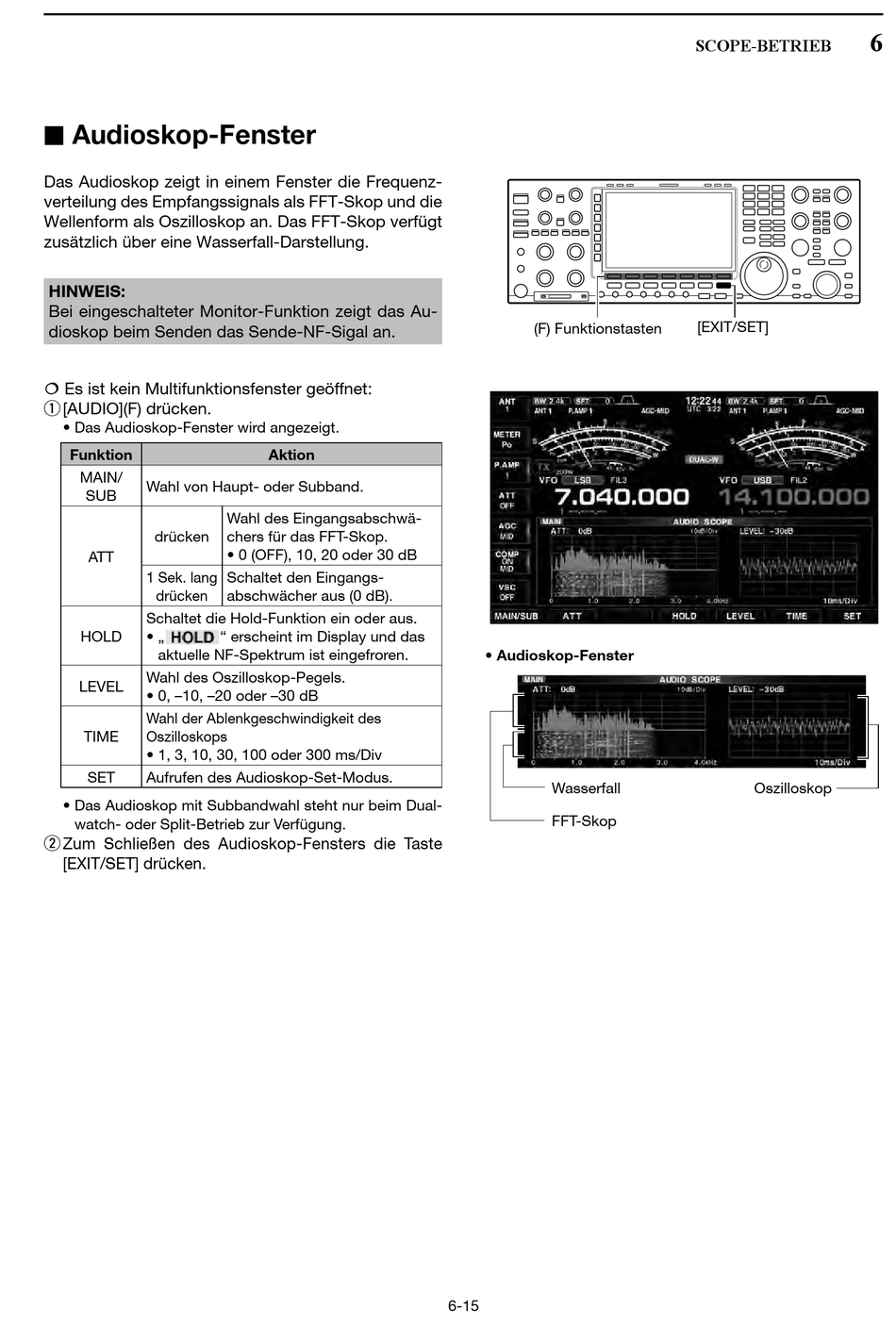

■ Audioskop-Fenster

Das Audioskop zeigt in einem Fenster die Frequenz-
verteilung des Empfangssignals als FFT-Skop und die
Wellenform als Oszilloskop an. Das FFT-Skop verfügt
zusätzlich über eine Wasserfall-Darstellung.
HINWEIS:
Bei eingeschalteter Monitor-Funktion zeigt das Au-
dioskop beim Senden das Sende-NF-Sigal an.
 Es ist kein Multifunktionsfenster geöffnet:
q [AUDIO](F) drücken.
• Das Audioskop-Fenster wird angezeigt.
Funktion
MAIN/
Wahl von Haupt- oder Subband.
SUB
drücken
ATT
1 Sek. lang
drücken
Schaltet die Hold-Funktion ein oder aus.
HOLD • „
aktuelle NF-Spektrum ist eingefroren.
Wahl des Oszilloskop-Pegels.
LEVEL
• 0, –10, –20 oder –30 dB
Wahl der Ablenkgeschwindigkeit des
TIME Oszilloskops
• 1, 3, 10, 30, 100 oder 300 ms/Div
SET Aufrufen des Audioskop-Set-Modus.
• Das Audioskop mit Subbandwahl steht nur beim Dual-
watch- oder Split-Betrieb zur Verfügung.
w Zum Schließen des Audioskop-Fensters die Taste
[EXIT/SET] drücken.
Aktion
Wahl des Eingangsabschwä-
chers für das FFT-Skop.
• 0 (OFF), 10, 20 oder 30 dB
Schaltet den Eingangs-
abschwächer aus (0 dB).
" erscheint im Display und das
(F) Funktionstasten

• Audioskop-Fenster

Wasserfall
FFT-Skop
6-15
SCOPE-BETRIEB
[EXIT/SET]
Oszilloskop
6
