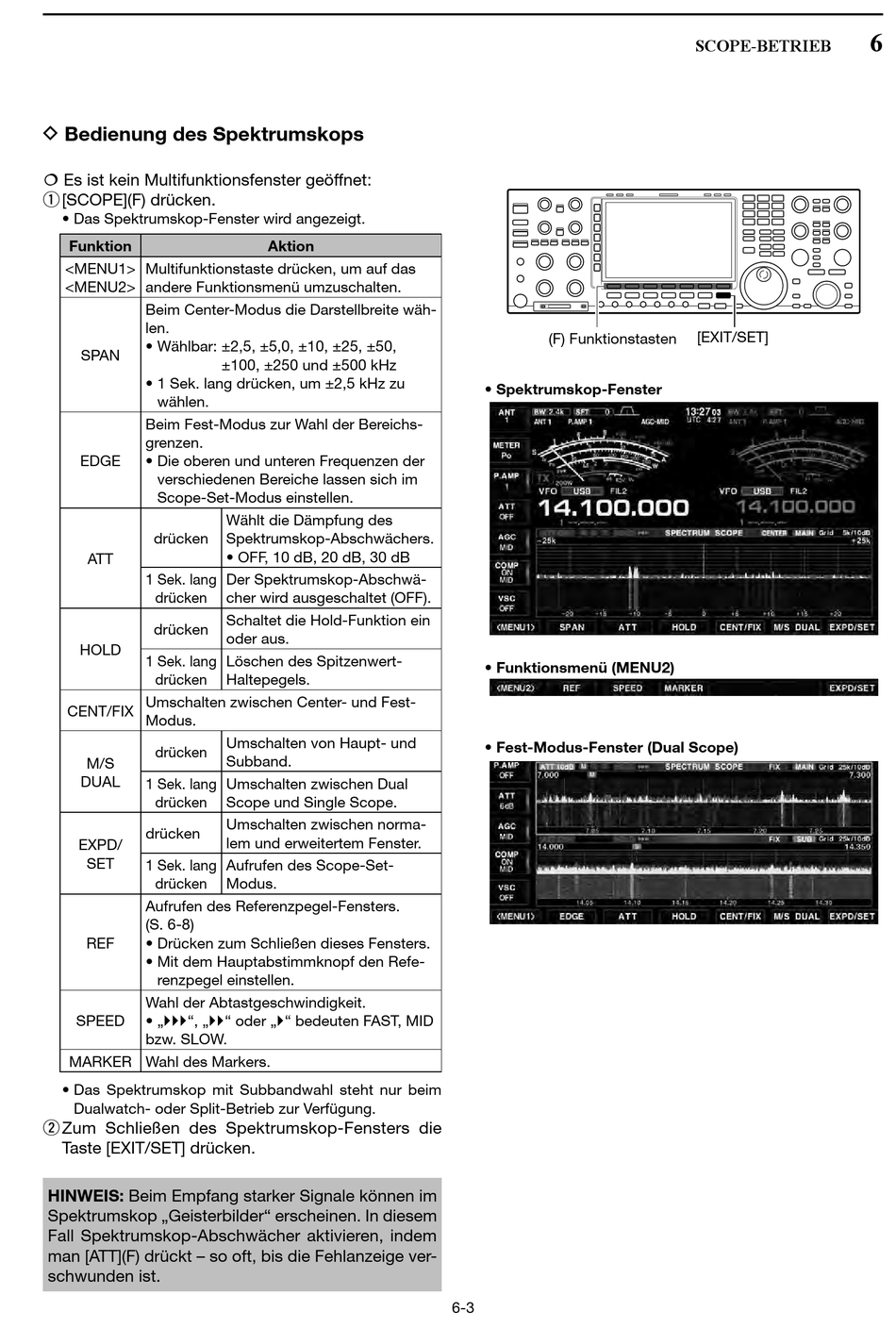

D Bedienung des Spektrumskops
Es ist kein Multifunktionsfenster geöffnet:
q [SCOPE](F) drücken.
• Das Spektrumskop-Fenster wird angezeigt.
Funktion
<MENU1>
Multifunktionstaste drücken, um auf das
<MENU2>
andere Funktionsmenü umzuschalten.
Beim Center-Modus die Darstellbreite wäh-
len.
• Wählbar: ±2,5, ±5,0, ±10, ±25, ±50,
SPAN
• 1 Sek. lang drücken, um ±2,5 kHz zu
wählen.
Beim Fest-Modus zur Wahl der Bereichs-
grenzen.
EDGE
• Die oberen und unteren Frequenzen der
verschiedenen Bereiche lassen sich im
Scope-Set-Modus einstellen.
drücken
ATT
1 Sek. lang
drücken
drücken
HOLD
1 Sek. lang
drücken
Umschalten zwischen Center- und Fest-
CENT/FIX
Modus.
drücken
M/S
DUAL
1 Sek. lang
drücken
drücken
EXPD/
SET
1 Sek. lang
drücken
Aufrufen des Referenzpegel-Fensters.
(S. 6-8)
REF
• Drücken zum Schließen dieses Fensters.
• Mit dem Hauptabstimmknopf den Refe-
renzpegel einstellen.
Wahl der Abtastgeschwindigkeit.
SPEED
• „", „" oder „" bedeuten FAST, MID
bzw. SLOW.
MARKER Wahl des Markers.
• Das Spektrumskop mit Subbandwahl steht nur beim
Dualwatch- oder Split-Betrieb zur Verfügung.
w Zum Schließen des Spektrumskop-Fensters die
Taste [EXIT/SET] drücken.
HINWEIS: Beim Empfang starker Signale können im
Spektrumskop „Geisterbilder" erscheinen. In diesem
Fall Spektrumskop-Abschwächer aktivieren, indem
man [ATT](F) drückt – so oft, bis die Fehl anzeige ver-
schwunden ist.
Aktion
±100, ±250 und ±500 kHz
Wählt die Dämpfung des
Spektrumskop-Abschwächers.
• OFF, 10 dB, 20 dB, 30 dB
Der Spektrumskop-Abschwä-
cher wird ausgeschaltet (OFF).
Schaltet die Hold-Funktion ein
oder aus.
Löschen des Spitzenwert-
Halte pegels.
Umschalten von Haupt- und
Subband.
Umschalten zwischen Dual
Scope und Single Scope.
Umschalten zwischen norma-
lem und erweitertem Fenster.
Aufrufen des Scope-Set-
Modus.
(F) Funktionstasten
• Spektrumskop-Fenster
• Funktionsmenü (MENU2)
• Fest-Modus-Fenster (Dual Scope)
6-3
SCOPE-BETRIEB
[EXIT/SET]
6
