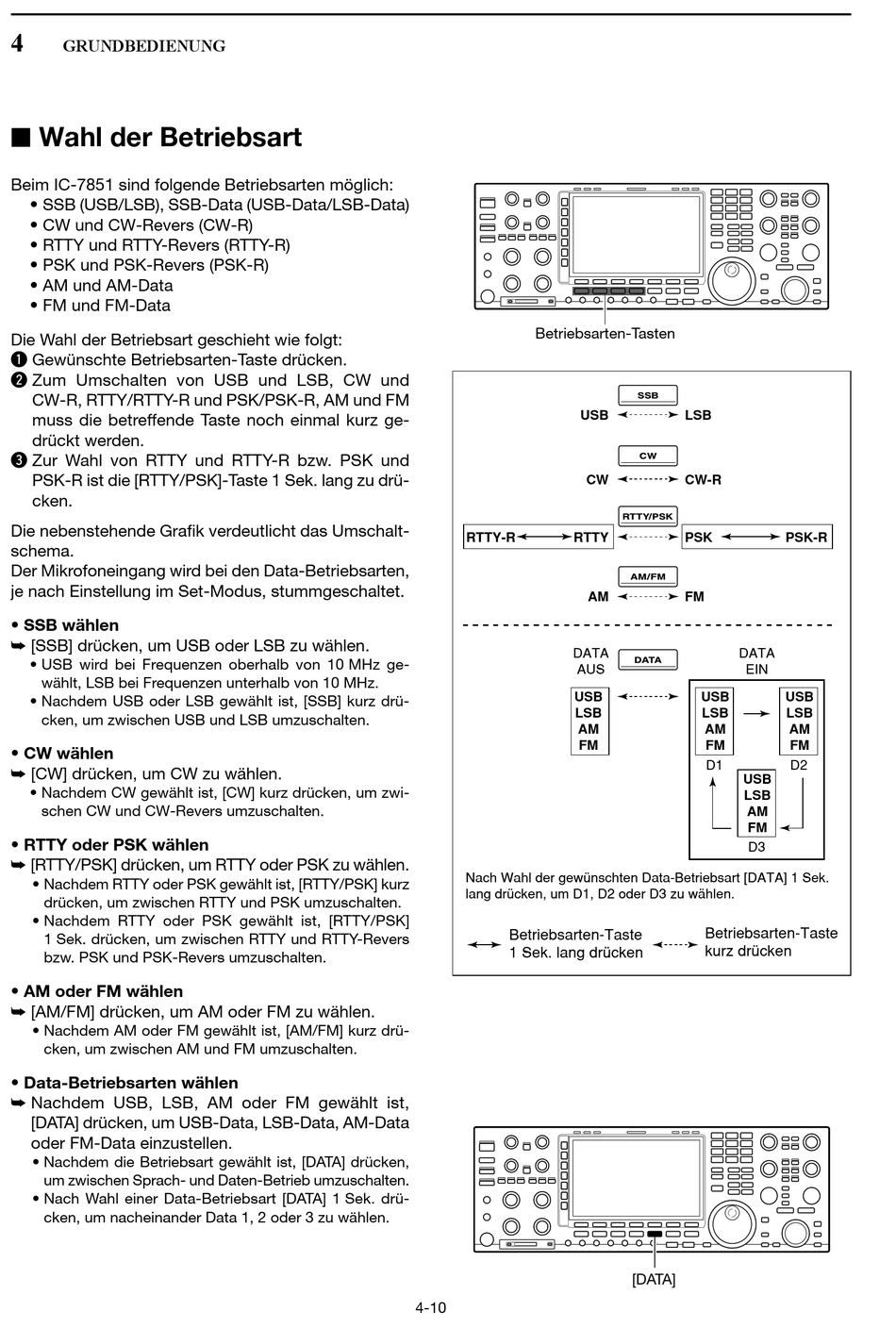

Wahl Der Betriebsart - Icom IC-7851 Bedienungsanleitung

4
GRUNDBEDIENUNG

■ Wahl der Betriebsart

Beim IC-7851 sind folgende Betriebsarten möglich:
• SSB (USB/LSB), SSB-Data (USB-Data/LSB-Data)
• CW und CW-Revers (CW-R)
• RTTY und RTTY-Revers (RTTY-R)
• PSK und PSK-Revers (PSK-R)
• AM und AM-Data
• FM und FM-Data
Die Wahl der Betriebsart geschieht wie folgt:
q Gewünschte Betriebsarten-Taste drücken.
w Zum Umschalten von USB und LSB, CW und
CW-R, RTTY/RTTY-R und PSK/PSK-R, AM und FM
muss die betreffende Taste noch einmal kurz ge-
drückt werden.
e Zur Wahl von RTTY und RTTY-R bzw. PSK und
PSK-R ist die [RTTY/PSK]-Taste 1 Sek. lang zu drü-
cken.
Die nebenstehende Grafik verdeutlicht das Um schalt-
schema.
Der Mikrofoneingang wird bei den Data-Betriebs arten,
je nach Einstellung im Set-Modus, stummgeschaltet.
• SSB wählen
➥ [SSB] drücken, um USB oder LSB zu wählen.
• USB wird bei Frequenzen oberhalb von 10 MHz ge-
wählt, LSB bei Frequenzen unterhalb von 10 MHz.
• Nachdem USB oder LSB gewählt ist, [SSB] kurz drü-
cken, um zwischen USB und LSB umzuschalten.
• CW wählen
➥ [CW] drücken, um CW zu wählen.
• Nachdem CW gewählt ist, [CW] kurz drücken, um zwi-
schen CW und CW-Revers umzuschalten.
• RTTY oder PSK wählen
➥ [RTTY/PSK] drücken, um RTTY oder PSK zu wäh len.
• Nachdem RTTY oder PSK gewählt ist, [RTTY/PSK] kurz
drücken, um zwischen RTTY und PSK umzuschalten.
• Nachdem RTTY oder PSK gewählt ist, [RTTY/PSK]
1 Sek. drücken, um zwischen RTTY und RTTY-Revers
bzw. PSK und PSK-Revers umzuschalten.
• AM oder FM wählen
➥ [AM/FM] drücken, um AM oder FM zu wählen.
• Nachdem AM oder FM gewählt ist, [AM/FM] kurz drü-
cken, um zwischen AM und FM umzuschalten.
• Data-Betriebsarten wählen
➥ Nachdem USB, LSB, AM oder FM gewählt ist,
[DATA] drücken, um USB-Data, LSB-Data, AM-Data
oder FM-Data einzustellen.
• Nachdem die Betriebsart gewählt ist, [DATA] drücken,
um zwischen Sprach- und Daten-Betrieb umzu schal ten.
• Nach Wahl einer Data-Betriebsart [DATA] 1 Sek. drü-
cken, um nacheinander Data 1, 2 oder 3 zu wählen.
Betriebsarten-Tasten
USB
RTTY-R RTTY
DATA
AUS
USB
LSB
AM
FM
Nach Wahl der gewünschten Data-Betriebsart [DATA] 1 Sek.
lang drücken, um D1, D2 oder D3 zu wählen.
Betriebsarten-Taste
1 Sek. lang drücken
4-10
LSB
CW CW-R
PSK
AM FM
DATA
EIN
USB
LSB
AM
FM
D1
USB
LSB
AM
FM
D3
Betriebsarten-Taste
kurz drücken
[DATA]
PSK-R
USB
LSB
AM
FM
D2
