16
WARTUNG

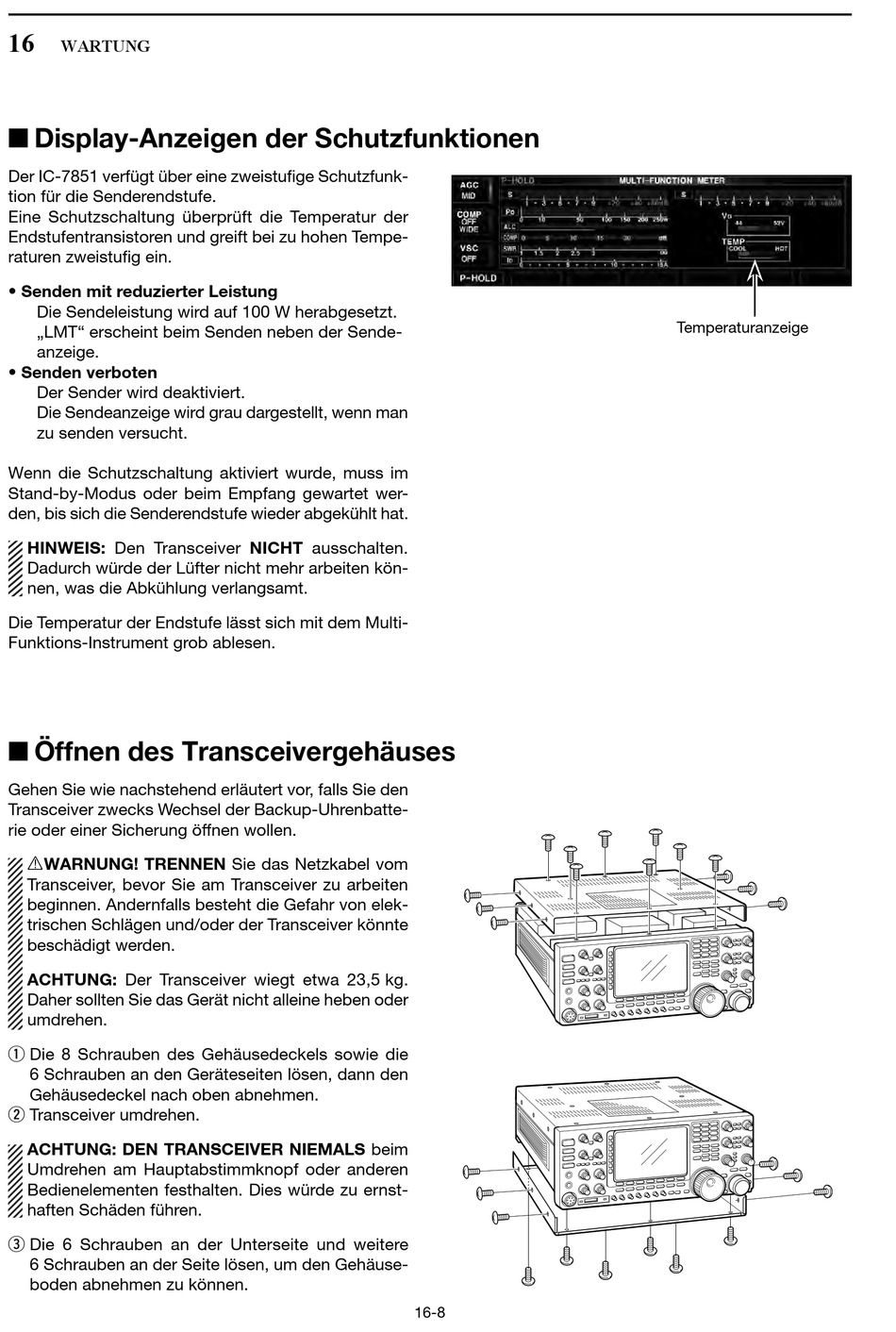

■ Display-Anzeigen der Schutzfunktionen
■
Der IC-7851 verfügt über eine zweistufige Schutz funk-
tion für die Senderendstufe.
Eine Schutzschaltung überprüft die Temperatur der
End stufentransistoren und greift bei zu hohen Tem pe-
ra turen zweistufig ein.
• Senden mit reduzierter Leistung
Die Sendeleistung wird auf 100 W herabgesetzt.
„LMT" erscheint beim Senden neben der Sen de-
anzeige.
• Senden verboten
Der Sender wird deaktiviert.
Die Sendeanzeige wird grau dargestellt, wenn man
zu senden versucht.
Wenn die Schutzschaltung aktiviert wurde, muss im
Stand-by-Modus oder beim Empfang ge wartet wer-
den, bis sich die Senderendstufe wieder abgekühlt hat.
HINWEIS: Den Transceiver NICHT ausschalten.
Dadurch würde der Lüfter nicht mehr arbeiten kön-
nen, was die Abkühlung verlangsamt.
Die Temperatur der Endstufe lässt sich mit dem Multi-
Funktions-Instrument grob ablesen.
■ Öffnen des Transceivergehäuses
Gehen Sie wie nachstehend erläutert vor, falls Sie den
Transceiver zwecks Wechsel der Backup-Uhren bat te-
rie oder einer Sicherung öffnen wollen.
RWARNUNG! TRENNEN Sie das Netzkabel vom
Transceiver, bevor Sie am Transceiver zu arbeiten
beginnen. Andernfalls besteht die Gefahr von elek-
tri schen Schlägen und/oder der Transceiver könnte
beschädigt werden.
ACHTUNG: Der Transceiver wiegt etwa 23,5 kg.
Da her sollten Sie das Gerät nicht alleine heben oder
um drehen.
q Die 8 Schrauben des Gehäusedeckels sowie die
6 Schrauben an den Geräteseiten lösen, dann den
Ge häusedeckel nach oben abnehmen.
w Transceiver umdrehen.
ACHTUNG: DEN TRANSCEIVER NIEMALS beim
Umdrehen am Hauptabstimmknopf oder an deren
Bedienelementen festhalten. Dies würde zu ernst-
haften Schäden führen.
e Die 6 Schrauben an der Unterseite und weitere
6 Schrauben an der Seite lösen, um den Gehäuse-
boden abnehmen zu können.
16-8
Temperaturanzeige
