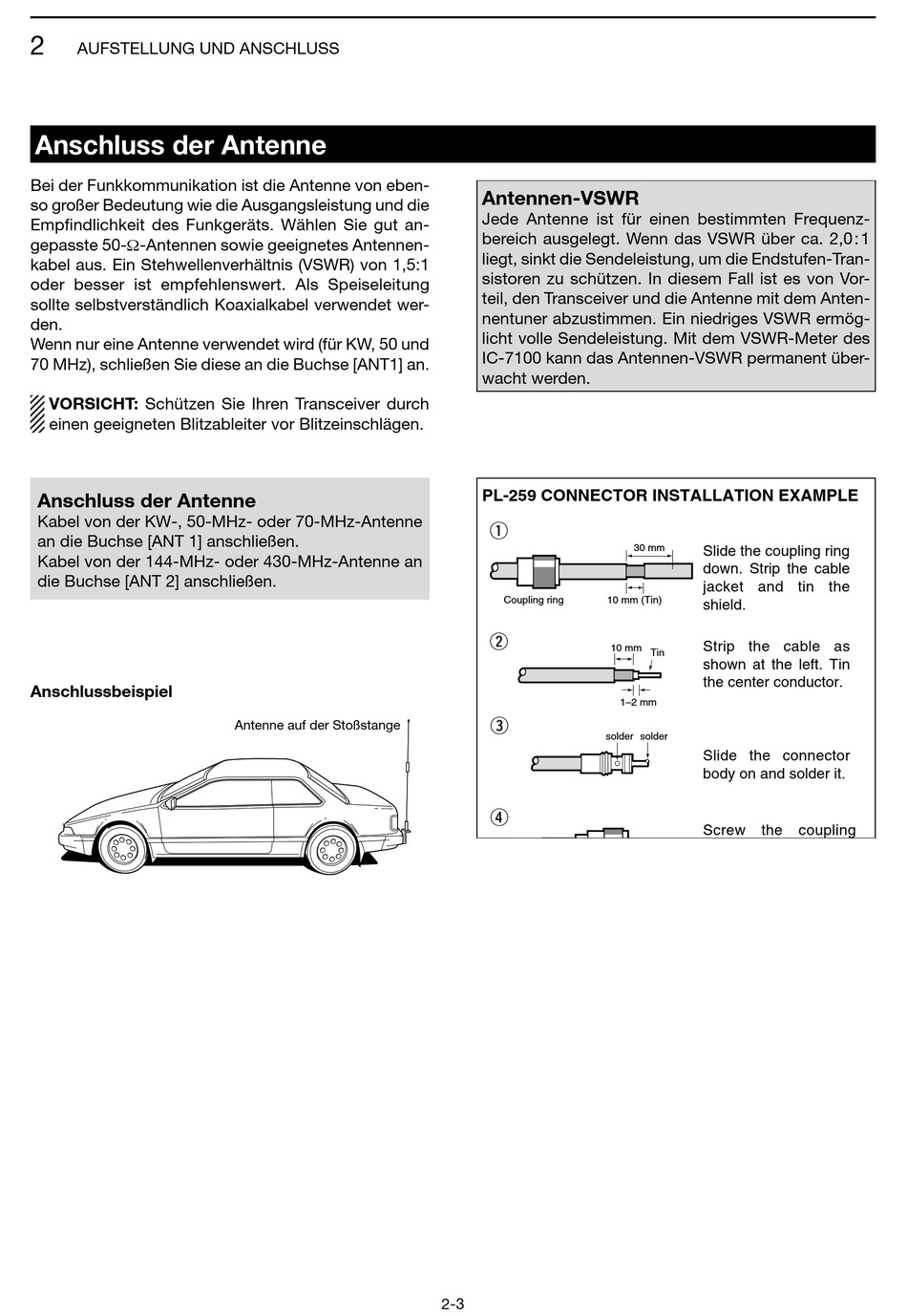

AUFSTELLUNG UND ANSCHLUSS

Anschluss der Antenne

Bei der Funkkommunikation ist die Antenne von eben-
so großer Bedeutung wie die Ausgangsleistung und die
Empfindlichkeit des Funkgeräts. Wählen Sie gut an-
gepasste 50- -Antennen sowie geeignetes Antennen-
kabel aus. Ein Stehwellenverhältnis (VSWR) von 1,5:1
oder besser ist empfehlenswert. Als Spei se leitung
sollte selbstverständlich Koaxialkabel verwen det wer-
den.
Wenn nur eine Antenne verwendet wird (für KW, 50 und
70 MHz), schließen Sie diese an die Buchse [ANT1] an.
VORSICHT: Schützen Sie Ihren Transceiver durch
einen geeigneten Blitzableiter vor Blitzeinschlägen.
Anschluss der Antenne
Kabel von der KW-, 50-MHz- oder 70-MHz-Antenne
an die Buchse [ANT 1] anschließen.
Kabel von der 144-MHz- oder 430-MHz-Antenne an
die Buchse [ANT 2] anschließen.
Anschlussbeispiel
Antenne auf der Stoßstange
Antennen-VSWR
Jede Antenne ist für einen bestimmten Fre quenz-
bereich ausgelegt. Wenn das VSWR über ca. 2,0 : 1
liegt, sinkt die Sendeleistung, um die Endstufen-Tran-
sistoren zu schützen. In diesem Fall ist es von Vor-
teil, den Transceiver und die Antenne mit dem Anten-
nentuner abzustimmen. Ein niedriges VSWR ermög-
licht volle Sendeleistung. Mit dem VSWR- Meter des
IC-7100 kann das Antennen-VSWR permanent über-
wacht werden.
PL-259 CONNECTOR INSTALLATION EXAMPLE
q
Coupling ring 10 mm (Tin)
w
10 mm
e
solder solder
r
(30 mm 9 ⁄ in 10 mm
8
2-3
30 mm Slide the coupling ring
down. Strip the cable
jacket and tin the
shield.
Strip the cable as
Tin
shown at the left. Tin
the center conductor.
1–2 mm
Slide the connector
body on and solder it.
Screw the
ring onto the connector
body.
3 ⁄ in 1–2 mm 1 ⁄ in)
8 16
coupling
