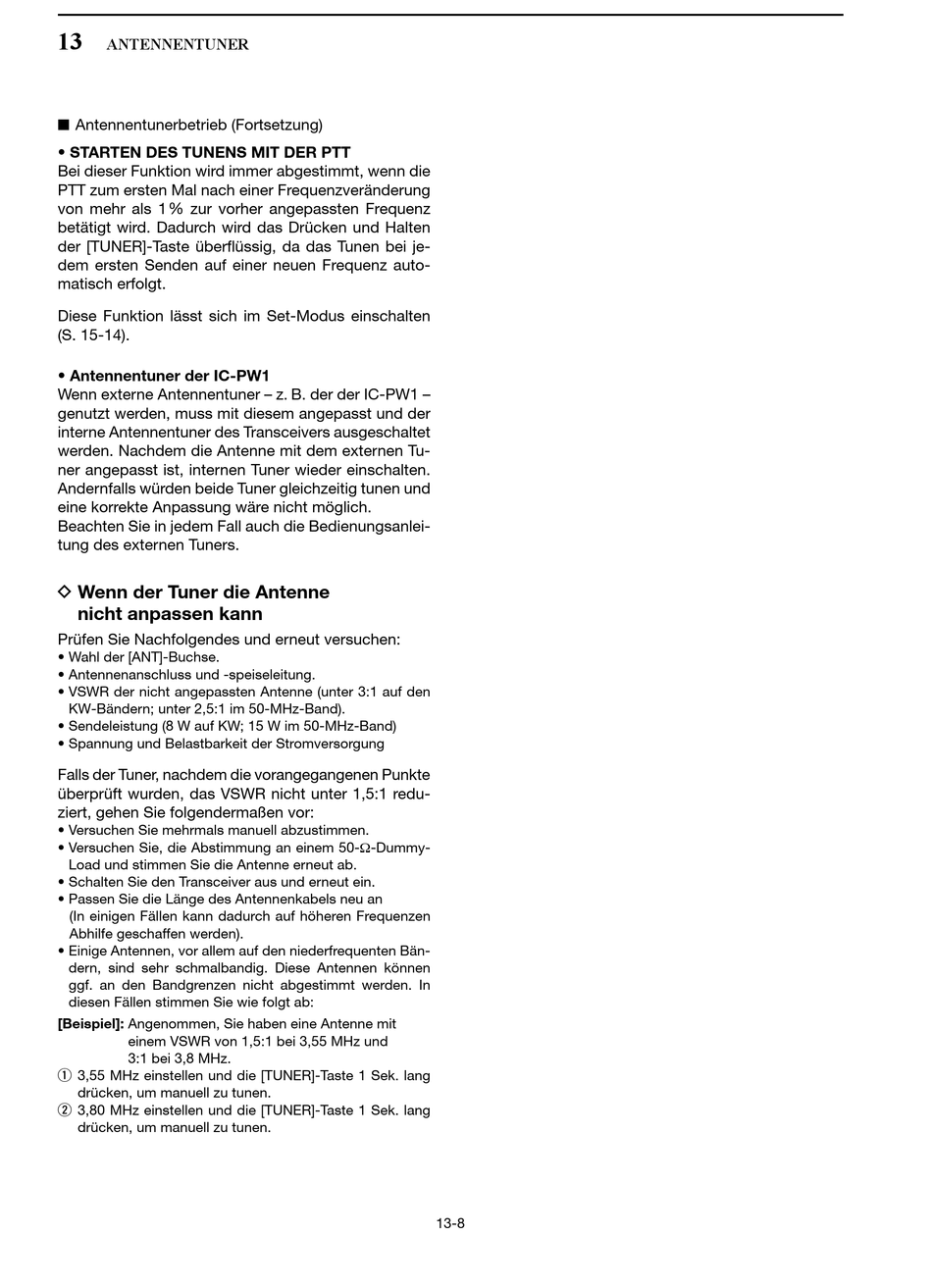

D Wenn Der Tuner Die Antenne Nicht Anpassen Kann - Icom IC-7851 Bedienungsanleitung

13
ANTENNENTUNER
■ Antennentunerbetrieb (Fortsetzung)
• STARTEN DES TUNENS MIT DER PTT
Bei dieser Funktion wird immer abgestimmt, wenn die
PTT zum ersten Mal nach einer Frequenzveränderung
von mehr als 1% zur vorher angepassten Frequenz
be tätigt wird. Dadurch wird das Drücken und Halten
der [TUNER]-Taste überflüssig, da das Tunen bei je-
dem ersten Sen den auf einer neuen Frequenz auto-
matisch erfolgt.
Diese Funktion lässt sich im Set-Modus einschalten
(S. 15-14).
• Antennentuner der IC-PW1
Wenn externe Antennentuner – z. B. der der IC-PW1 –
genutzt werden, muss mit diesem ange passt und der
interne Antennentuner des Trans ceivers ausgeschaltet
werden. Nachdem die Antenne mit dem externen Tu-
ner angepasst ist, internen Tuner wieder ein schal ten.
Andernfalls würden beide Tuner gleichzeitig tunen und
eine korrekte Anpassung wäre nicht mög lich.
Beachten Sie in jedem Fall auch die Be die nungs an lei-
tung des externen Tuners.
D Wenn der Tuner die Antenne
nicht anpassen kann
Prüfen Sie Nachfolgendes und erneut versuchen:
• Wahl der [ANT]-Buchse.
• Antennenanschluss und -speiseleitung.
• VSWR der nicht angepassten Antenne (unter 3:1 auf den
KW-Bändern; unter 2,5:1 im 50-MHz-Band).
• Sendeleistung (8 W auf KW; 15 W im 50-MHz-Band)
• Spannung und Belastbarkeit der Stromversorgung
Falls der Tuner, nachdem die vorangegangenen Punkte
überprüft wurden, das VSWR nicht unter 1,5:1 redu-
ziert, gehen Sie folgendermaßen vor:
• Versuchen Sie mehrmals manuell abzustimmen.
• Versuchen Sie, die Abstimmung an einem 50-Ω-Dum my-
Load und stimmen Sie die Antenne erneut ab.
• Schalten Sie den Transceiver aus und erneut ein.
• Passen Sie die Länge des Antennenkabels neu an
(In einigen Fällen kann dadurch auf höheren Frequenzen
Abhilfe geschaffen werden).
• Einige Antennen, vor allem auf den niederfrequenten Bän-
dern, sind sehr schmalbandig. Diese Antennen können
ggf. an den Bandgrenzen nicht abgestimmt werden. In
diesen Fällen stimmen Sie wie folgt ab:
[Beispiel]: Angenommen, Sie haben eine Antenne mit
einem VSWR von 1,5:1 bei 3,55 MHz und
3:1 bei 3,8 MHz.
q 3,55 MHz einstellen und die [TUNER]-Taste 1 Sek. lang
drücken, um manuell zu tunen.
w 3,80 MHz einstellen und die [TUNER]-Taste 1 Sek. lang
drücken, um manuell zu tunen.
13-8
