13
ANTENNENTUNER

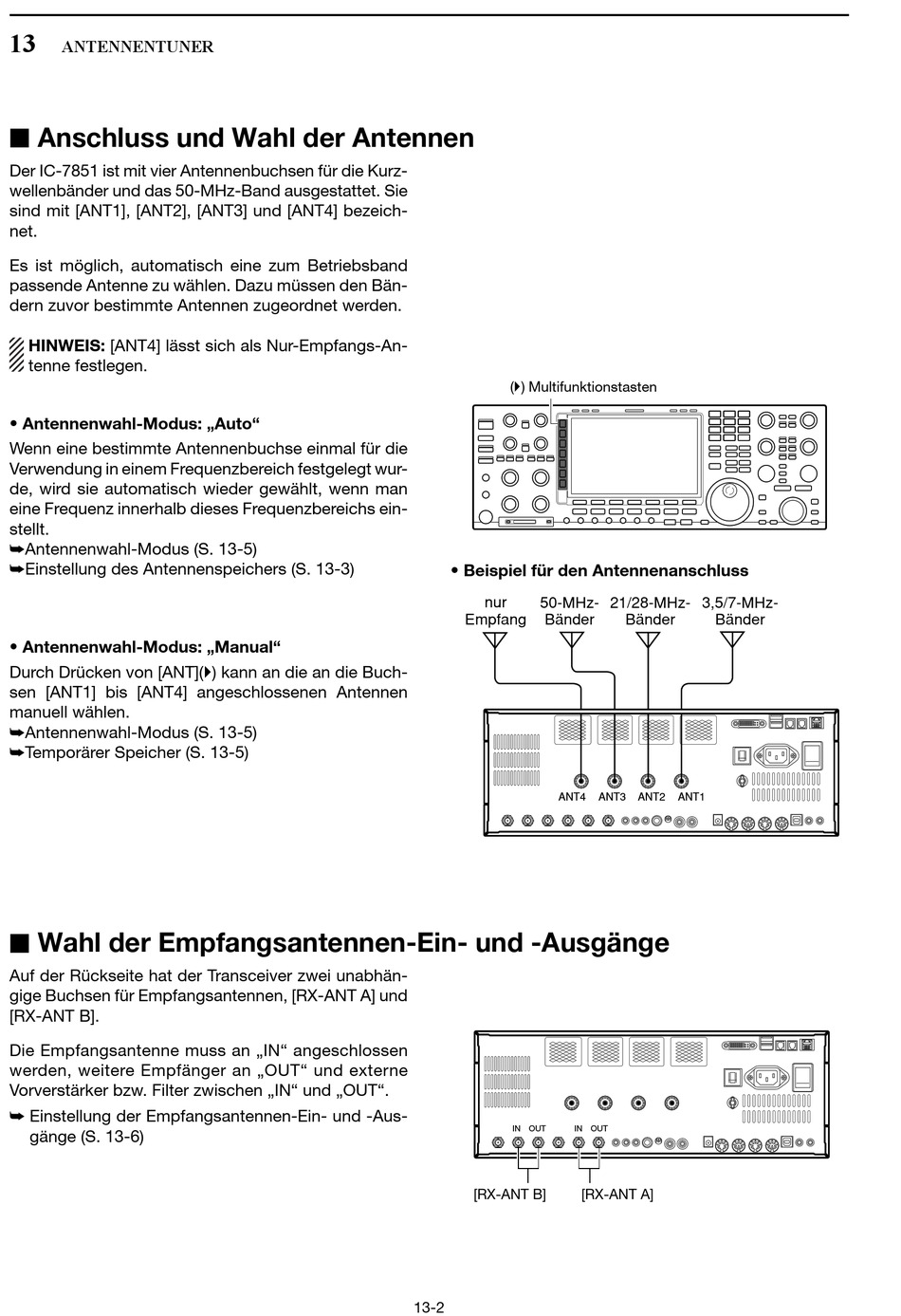

■ Anschluss und Wahl der Antennen

Der IC-7851 ist mit vier Antennenbuchsen für die Kurz-
wellenbänder und das 50-MHz-Band ausgestattet. Sie
sind mit [ANT1], [ANT2], [ANT3] und [ANT4] be zeich-
net.
Es ist möglich, automatisch eine zum Betriebsband
passende Antenne zu wählen. Dazu müssen den Bän-
dern zuvor bestimmte Antennen zugeordnet werden.
HINWEIS: [ANT4] lässt sich als Nur-Empfangs-An-
tenne festlegen.
• Antennenwahl-Modus: „Auto"
Wenn eine bestimmte Antennenbuchse einmal für die
Verwendung in einem Fre quenzbereich festgelegt wur -
de, wird sie automatisch wieder gewählt, wenn man
eine Frequenz innerhalb dieses Frequenzbereichs ein-
stellt.
➥Antennenwahl-Modus (S. 13-5)
➥Einstellung des Antennenspeichers (S. 13-3)
• Antennenwahl-Modus: „Manual"
Durch Drücken von [ANT]() kann an die an die Buch-
sen [ANT1] bis [ANT4] angeschlossenen Antennen
manuell wählen.
➥Antennenwahl-Modus (S. 13-5)
➥Temporärer Speicher (S. 13-5)
■ Wahl der Empfangsantennen-Ein- und -Ausgänge
Auf der Rückseite hat der Transceiver zwei unabhän-
gige Buchsen für Empfangsantennen, [RX-ANT A] und
[RX-ANT B].
Die Empfangsantenne muss an „IN" angeschlossen
werden, weitere Empfänger an „OUT" und externe
Vorverstärker bzw. Filter zwischen „IN" und „OUT".
➥■ ■ ■ E instellung der Empfangsantennen-Ein- und -Aus-
gänge (S. 13-6)
() Multifunktionstasten
• Beispiel für den Antennenanschluss
nur
50-MHz-
Empfang
Bänder
ANT4
IN OUT IN
[RX-ANT B] [RX-ANT A]
13-2
21/28-MHz- 3,5/7-MHz-
Bänder
Bänder
ANT3 ANT2 ANT1
OUT
