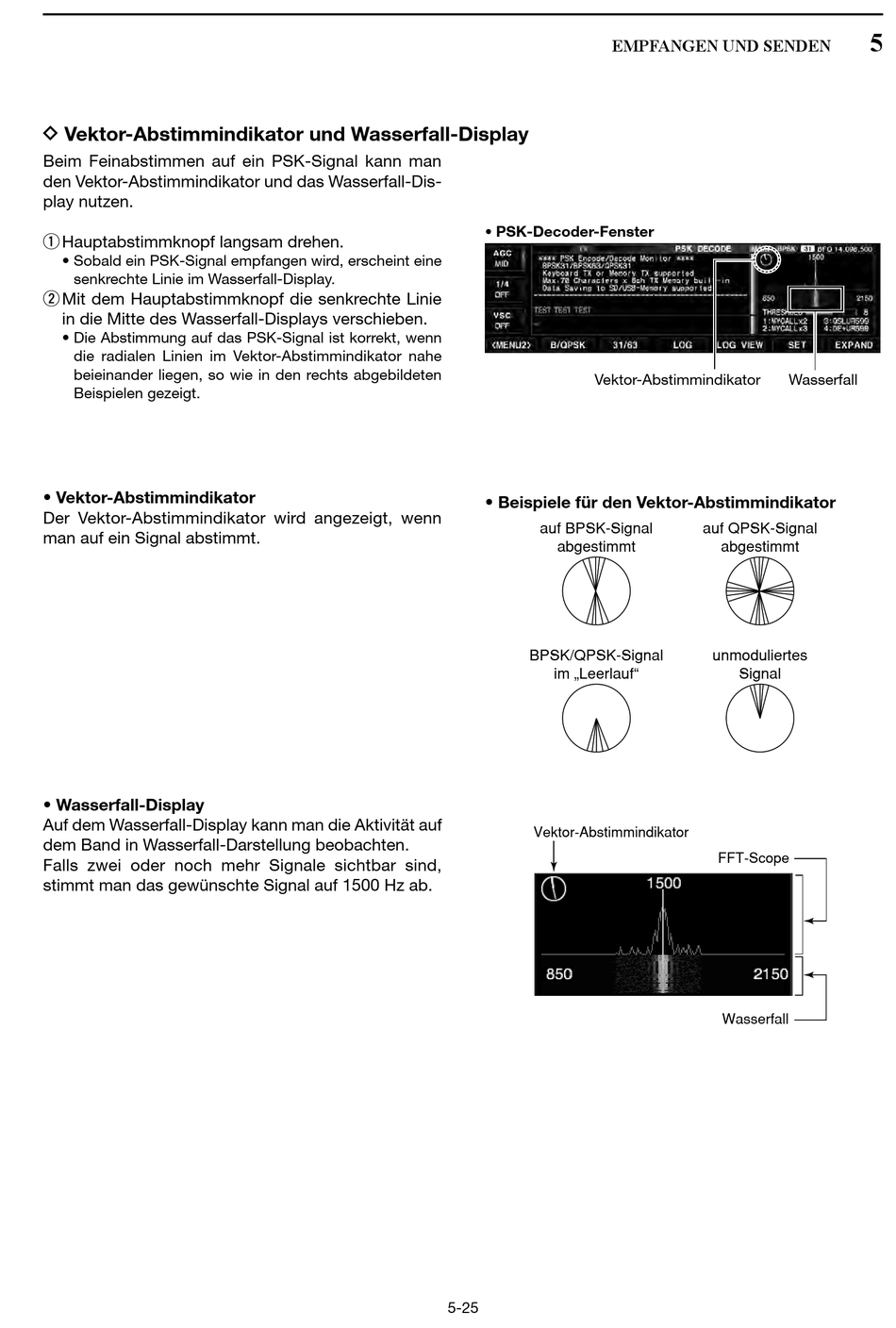

D Vektor-Abstimmindikator und Wasserfall-Display
D
Beim Feinabstimmen auf ein PSK-Signal kann man
den Vektor-Abstimmindikator und das Wasserfall-Dis-
play nutzen.
q Hauptabstimmknopf langsam drehen.
• Sobald ein PSK-Signal empfangen wird, erscheint eine
senkrechte Linie im Wasserfall-Display.
w Mit dem Hauptabstimmknopf die senkrechte Linie
in die Mitte des Wasserfall-Displays verschieben.
• Die Abstimmung auf das PSK-Signal ist korrekt, wenn
die radialen Linien im Vektor-Abstimmindikator nahe
beieinander liegen, so wie in den rechts abgebildeten
Beispielen gezeigt.
• Vektor-Abstimmindikator
Der Vektor-Abstimmindikator wird angezeigt, wenn
man auf ein Signal abstimmt.
• Wasserfall-Display
Auf dem Wasserfall-Display kann man die Aktivität auf
dem Band in Wasserfall-Darstellung beobachten.
Falls zwei oder noch mehr Signale sichtbar sind,
stimmt man das gewünschte Signal auf 1500 Hz ab.
EMPFANGEN UND SENDEN
•
PSK-Decoder-Fenster
Vektor-Abstimmindikator
• Beispiele für den Vektor-Abstimmindikator
auf BPSK-Signal
abgestimmt
BPSK/QPSK-Signal
im „Leerlauf"
Vektor-Abstimmindikator
5-25
5
Wasserfall
auf QPSK-Signal
abgestimmt
unmoduliertes
Signal
FFT-Scope
Wasserfall
