3

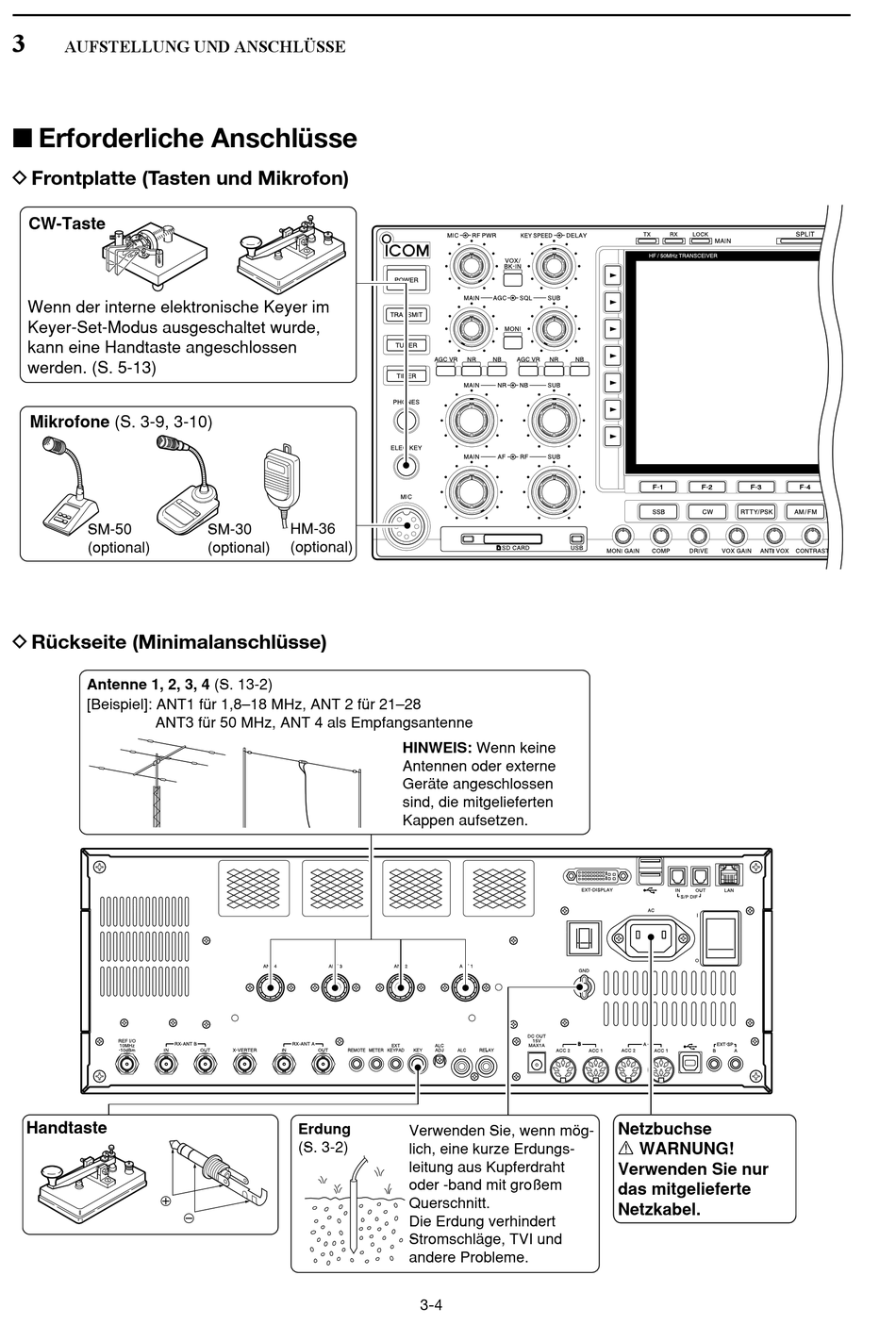

AUFSTELLUNG UND ANSCHLÜSSE
■ Erforderliche Anschlüsse
D Frontplatte (Tasten und Mikrofon)
CW-Taste
Wenn der interne elektronische Keyer im
Keyer-Set-Modus ausgeschaltet wurde,
kann eine Handtaste angeschlossen
werden. (S. 5-13)
Mikrofone (S. 3-9, 3-10)
SM-50
(optional)
D Rückseite (Minimalanschlüsse)
Antenne 1, 2, 3, 4 (S. 13-2)
[Beispiel]: ANT1 für 1,8–18 MHz, ANT 2 für 21–28
ANT3 für 50 MHz, ANT 4 als Empfangsantenne
Handtaste
+
SM-30
HM-36
(optional)
(optional)
Erdung
(S. 3-2)
_
HINWEIS: Wenn keine
Antennen oder externe
Geräte angeschlossen
sind, die mitgelieferten
Kappen aufsetzen.
L
Verwenden Sie, wenn mög-
lich, eine kurze Erdungs-
leitung aus Kupferdraht
oder -band mit großem
Querschnitt.
Die Erdung verhindert
Stromschläge, TVI und
andere Probleme.
3-4
B
Netzbuchse
R WARNUNG!
Verwenden Sie nur
das mitgelieferte
Netzkabel.
