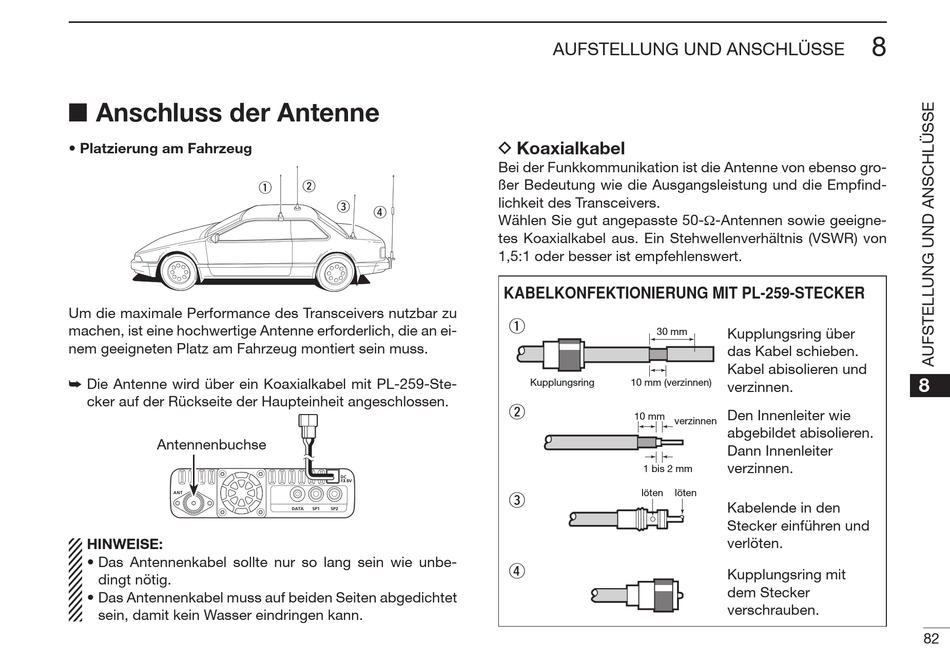

■ Anschluss der Antenne

• Platzierung am Fahrzeug
Um die maximale Performance des Transceivers nutzbar zu
machen, ist eine hochwertige Antenne erforderlich, die an ei-
nem geeigneten Platz am Fahrzeug montiert sein muss.
➥ Die Antenne wird über ein Koaxialkabel mit PL-259-Ste-
cker auf der Rückseite der Haupteinheit angeschlossen.
Antennenbuchse
HINWEISE:
• Das Antennenkabel sollte nur so lang sein wie unbe-
dingt nötig.
• Das Antennenkabel muss auf beiden Seiten abgedichtet
sein, damit kein Wasser eindringen kann.
w
q
e
r
AUFSTELLUNG UND ANSCHLÜSSE
D Koaxialkabel
Bei der Funkkommunikation ist die Antenne von eben so gro-
ßer Bedeutung wie die Ausgangsleistung und die Empfind-
lichkeit des Transceivers.
Wählen Sie gut angepasste 50-W-Antennen sowie geeigne-
tes Koaxialkabel aus. Ein Stehwellenverhältnis (VSWR) von
1,5:1 oder besser ist empfehlenswert.
KABELKONFEKTIONIERUNG MIT PL-259-STECKER
q
30 mm
Kupplungsring 10 mm (verzinnen)
w
10 mm
verzinnen
1 bis 2 mm
löten löten
e
r
8
Kupplungsring über
das Kabel schieben.
Kabel abisolieren und
verzinnen.
Den Innenleiter wie
abgebildet abisolieren.
Dann Innenleiter
verzinnen.
Kabelende in den
Stecker einführen und
verlöten.
Kupplungsring mit
dem Stecker
verschrauben.
