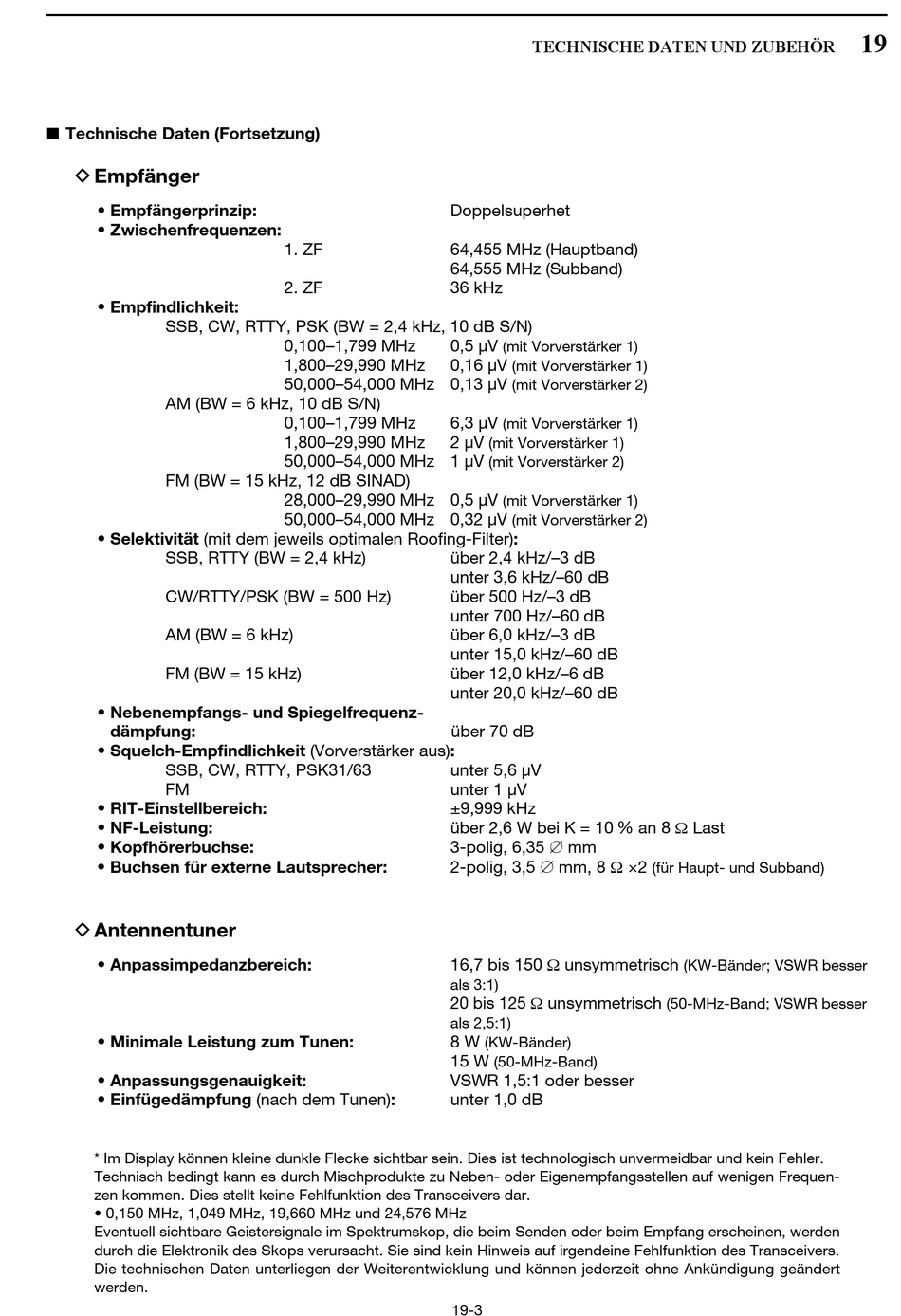

■ Technische Daten (Fortsetzung)
D Empfänger
• Empfängerprinzip:
• Zwischenfrequenzen:
• Empfindlichkeit:
SSB, CW, RTTY, PSK (BW = 2,4 kHz, 10 dB S/N)
AM (BW = 6 kHz, 10 dB S/N)
FM (BW = 15 kHz, 12 dB SINAD)
• Selektivität (mit dem jeweils optimalen Roofing-Filter):
SSB, RTTY (BW = 2,4 kHz)
CW/RTTY/PSK (BW = 500 Hz)
AM (BW = 6 kHz)
FM (BW = 15 kHz)
• Nebenempfangs- und Spiegelfrequenz-
dämpfung:
• Squelch-Empfindlichkeit (Vorverstärker aus):
SSB, CW, RTTY, PSK31/63
FM
• RIT-Einstellbereich:
• NF-Leistung:
• Kopfhörerbuchse:
• Buchsen für externe Lautsprecher:
D Antennentuner
• Anpassimpedanzbereich:
• Minimale Leistung zum Tunen:
• Anpassungsgenauigkeit:
• Einfügedämpfung (nach dem Tunen):
* Im Display können kleine dunkle Flecke sichtbar sein. Dies ist technologisch unvermeidbar und kein Fehler.
Technisch bedingt kann es durch Mischprodukte zu Neben- oder Eigenempfangsstellen auf wenigen Frequen-
zen kommen. Dies stellt keine Fehlfunktion des Transceivers dar.
• 0,150 MHz, 1,049 MHz, 19,660 MHz und 24,576 MHz
Eventuell sichtbare Geistersignale im Spektrumskop, die beim Senden oder beim Empfang erscheinen, werden
durch die Elektronik des Skops verursacht. Sie sind kein Hinweis auf irgendeine Fehlfunktion des Transceivers.
Die technischen Daten unterliegen der Weiterentwicklung und können jederzeit ohne Ankündigung geändert
werden.
Doppelsuperhet
1. ZF
64,455 MHz (Hauptband)
64,555 MHz (Subband)
2. ZF
36 kHz
0,100–1,799 MHz
0,5 µV
1,800–29,990 MHz
0,16 µV
50,000–54,000 MHz 0,13 µV
0,100–1,799 MHz
6,3 µV
1,800–29,990 MHz
2 µV
50,000–54,000 MHz 1 µV
28,000–29,990 MHz 0,5 µV
50,000–54,000 MHz 0,32 µV
über 2,4 kHz/–3 dB
unter 3,6 kHz/–60 dB
über 500 Hz/–3 dB
unter 700 Hz/–60 dB
über 6,0 kHz/–3 dB
unter 15,0 kHz/–60 dB
über 12,0 kHz/–6 dB
unter 20,0 kHz/–60 dB
über 70 dB
unter 5,6 µV
unter 1 µV
±9,999 kHz
über 2,6 W bei K = 10 % an 8 Ω Last
3-polig, 6,35 ∅ mm
2-polig, 3,5 ∅ mm, 8 Ω ×2
16,7 bis 150 Ω unsymmetrisch
als 3:1)
20 bis 125 Ω unsymmetrisch
als 2,5:1)
8 W
15 W
VSWR 1,5:1 oder besser
unter 1,0 dB
19-3
TECHNISCHE DATEN UND ZUBEHÖR
(mit Vorverstärker 1)
(mit Vorverstärker 1)
(mit Vorverstärker 2)
(mit Vorverstärker 1)
(mit Vorverstärker 1)
(mit Vorverstärker 2)
(mit Vorverstärker 1)
(mit Vorverstärker 2)
(für Haupt- und Subband)
(KW-Bänder)
(50-MHz-Band)
(KW-Bänder; VSWR besser
(50-MHz-Band; VSWR besser
