16
WARTUNG

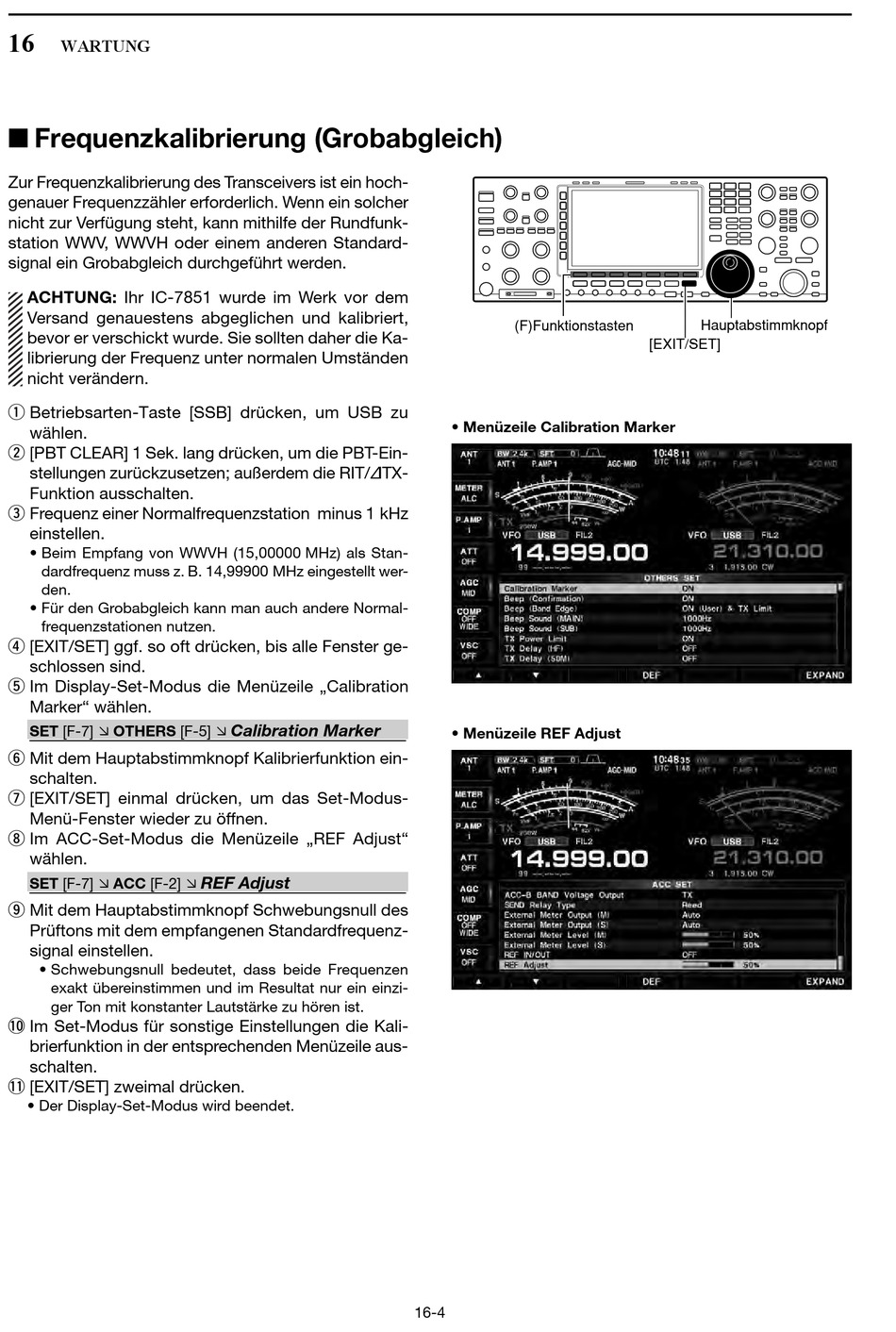

■ Frequenzkalibrierung (Grobabgleich)
Zur Frequenzkalibrierung des Transceivers ist ein hoch-
genauer Frequenzzähler erforderlich. Wenn ein solcher
nicht zur Verfügung steht, kann mithilfe der Rund funk-
sta tion WWV, WWVH oder einem anderen Stan dard-
signal ein Grob abgleich durchgeführt werden.
ACHTUNG: Ihr IC-7851 wurde im Werk vor dem
Versand genauestens abgeglichen und kalibriert,
bevor er verschickt wurde. Sie sollten daher die Ka-
li brierung der Frequenz unter normalen Umständen
nicht verändern.
q Betriebsarten-Taste [SSB] drücken, um USB zu
wählen.
w [PBT CLEAR] 1 Sek. lang drücken, um die PBT-Ein-
stellungen zurückzusetzen; außerdem die RIT/∂TX-
Funktion ausschalten.
e Frequenz einer Normalfrequenzstation minus 1 kHz
einstellen.
• Beim Empfang von WWVH (15,00000 MHz) als Stan-
dard frequenz muss z. B. 14,99900 MHz eingestellt wer-
den.
• Für den Grobabgleich kann man auch andere Nor mal-
frequenzstationen nutzen.
r [EXIT/SET] ggf. so oft drücken, bis alle Fens ter ge-
schlossen sind.
t Im Display-Set-Modus die Menüzeile „Calibration
Marker" wählen.
SET [F-7] OTHERS [F-5]
y Mit dem Hauptabstimmknopf Kalibrierfunktion ein-
schalten.
u [EXIT/SET] einmal drücken, um das Set-Modus-
Menü-Fens ter wieder zu öffnen.
i Im ACC-Set-Modus die Menüzeile „REF Adjust"
wählen.
SET [F-7] ACC [F-2]
o Mit dem Hauptabstimmknopf Schwebungsnull des
Prüftons mit dem empfangenen Standardfrequenz-
signal einstellen.
• Schwebungsnull bedeutet, dass beide Frequenzen
ex akt übereinstimmen und im Resultat nur ein einzi-
ger Ton mit konstanter Lautstärke zu hören ist.
!0 Im Set-Modus für sonstige Einstellungen die Kali-
brierfunktion in der entsprechenden Menüzeile aus-
schalten.
!1 [EXIT/SET] zweimal drücken.
• Der Display-Set-Modus wird beendet.
Calibration Marker
REF Adjust
(F)Funktionstasten
• Menüzeile Calibration Marker
• Menüzeile REF Adjust
16-4
Hauptabstimmknopf
[EXIT/SET]
