KURZEINFÜHRUNG
Aufstellung
1. Installieren Sie ein Erdungssystem, um Störspannungen
auf der Stromversorgungsleistung und HF-Verkoppelun-
gen zu vermeiden.
2. Installieren Sie die Gleichspannungsversorgung.
3. Installieren Sie den Blitzschutz, der nicht nur Ihre Geräte-
technik schützt.
1. Anschluss der Stromversorgung
Das Stromversorgungsgerät wandelt die 220-Volt-Wech-
selspannung in eine Gleichspannung von 13,8 Volt um, die
der Transceiver zum Betrieb benötigt.
Das Netzgerät PS-125 passt perfekt zu Ihrem IC-7400.
Es ist ein kompaktes Schaltnetzteil, das in der Lage ist,
25 Ampere Dauerstrom abzugeben. Das Netzgerät muss
einfach mit der Gleichspannungsbuchse auf der Rückseite
des Transceivers verbunden werden.

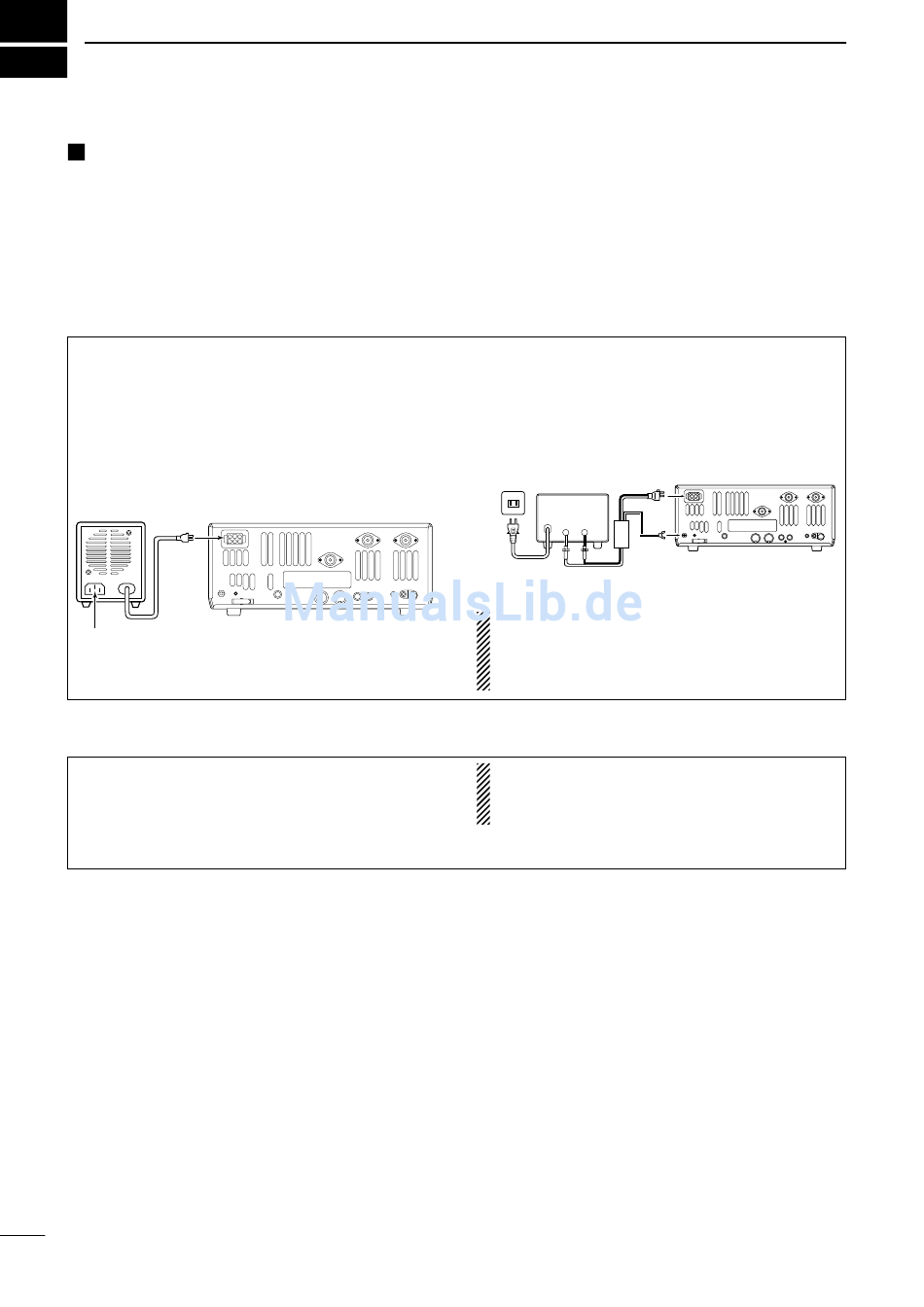

zur DC-
PS-125
Buchse
DC-Kabel
Unter Verwendung des mitgelieferten Kabels an eine
Wechselspannungs-Steckdose anschließen.
2. Installation des Blitzschutzes
Auch wenn Sie nicht in einer Gegend leben, in der häufig
Gewitter auftreten, ist es in jedem Fall sinnvoll, Vorkehrun-
gen gegen Blitzschlag und statische Aufladungen zu tref-
fen. Ein funktionierender Blitzschutz verhindert nicht nur
Schäden an der Amateurfunktechnik, sondern auch am
Gebäude und schützt vor allem den Bediener selbst.
I
Transceiver
4. Installieren Sie ein Antennensystem für die entsprechen-
den Bänder und schließen Sie es an.
5. Schließen Sie andere periphere Geräte wie Mikrofon,
Kopfhörer, TNC, Linearverstärker an, um die Technik in
Ihrem Shack zu komplettieren.
• Wenn Sie kein PS-125 verwenden:
Schließen Sie das mitgelieferte Kabel an die entsprechen-
den farbig gekennzeichneten Anschlüsse des Netzteils an
und verbinden Sie es mit der DC-Buchse auf der Rück-
seite. (Das Bild zeigt ein Kabel OPC-639. Das OPC-025D
hat keine Filterbox und keinen Masseanschluss.)
Netz-
DC-
zur DC-
steckdose
Netzteil*
Buchse
RT
SW
+
_
mitgeliefertes
Netzkabel
30-A-Sicherungen
DC-Kabel
HINWEIS: Obwohl die Stromaufnahme des Transceivers
bei Empfang relativ gering ist, erhöht die sich beim
Senden erheblich. Überprüfen Sie daher, vor allem,
wenn Sie weitere Geräte in Ihrem Shack betreiben, dass
das Netz nicht überlastet wird.
HINWEIS: Es existieren zahlreiche Publikationen, die
sich mit dem Thema Blitzschutz befassen. Fragen Sie
Ihren Händler oder einen Fachmann nach weiteren In-
formationen und konkreten Notwendigkeiten.
Transceiver
*13,8 V; mindestens 23 A
