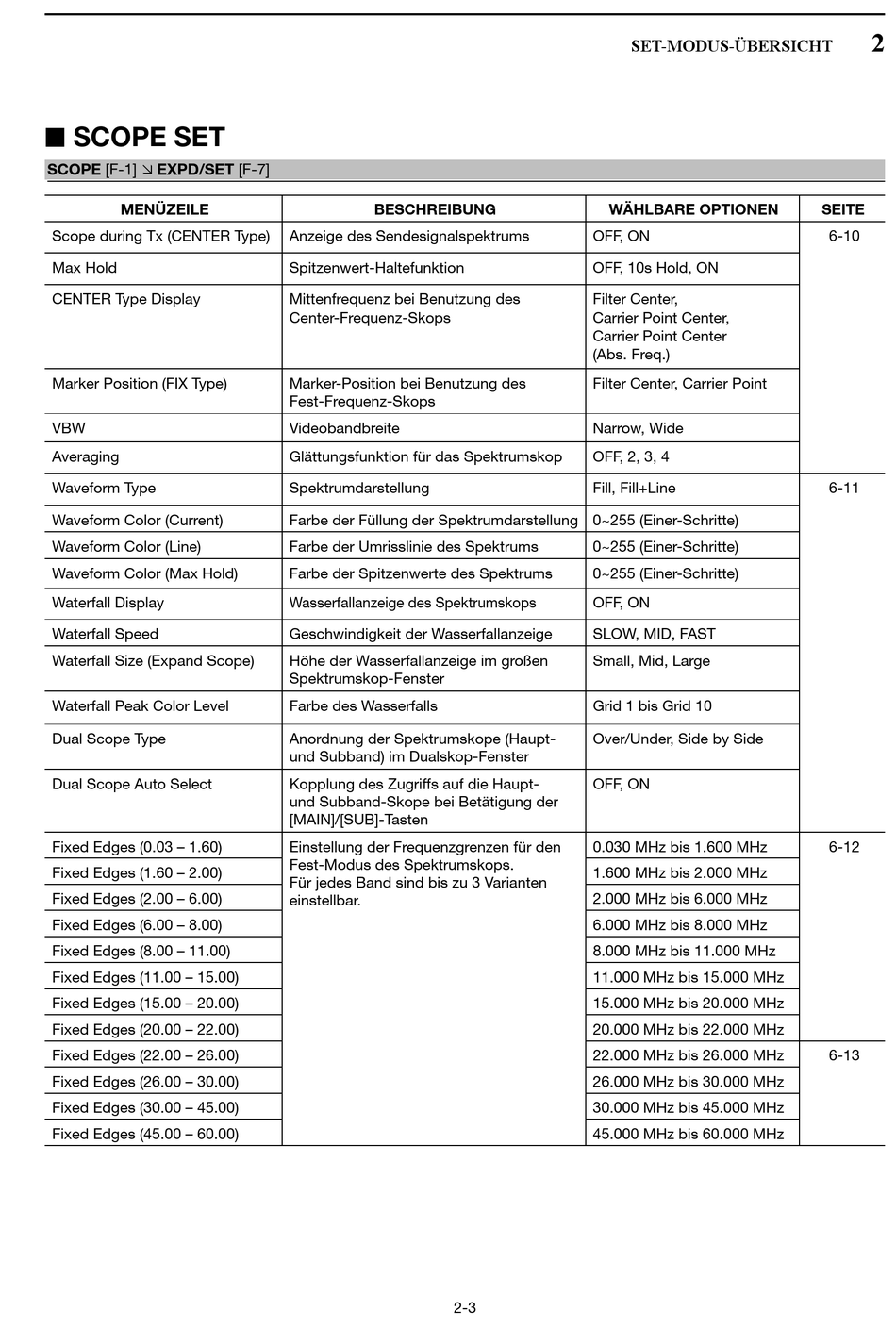

■ SCOPE SET

SCOPE [F-1]  EXPD/SET [F-7]
MENÜZEILE
Scope during Tx (CENTER Type)
Max Hold
CENTER Type Display
Marker Position (FIX Type)
VBW
Averaging
Waveform Type
Waveform Color (Current)
Waveform Color (Line)
Waveform Color (Max Hold)
Waterfall Display
Waterfall Speed
Waterfall Size (Expand Scope)
Waterfall Peak Color Level
Dual Scope Type
Dual Scope Auto Select
Fixed Edges (0.03 – 1.60)
Fixed Edges (1.60 – 2.00)
Fixed Edges (2.00 – 6.00)
Fixed Edges (6.00 – 8.00)
Fixed Edges (8.00 – 11.00)
Fixed Edges (11.00 – 15.00)
Fixed Edges (15.00 – 20.00)
Fixed Edges (20.00 – 22.00)
Fixed Edges (22.00 – 26.00)
Fixed Edges (26.00 – 30.00)
Fixed Edges (30.00 – 45.00)
Fixed Edges (45.00 – 60.00)
BESCHREIBUNG
Anzeige des Sendesignalspektrums
Spitzenwert-Haltefunktion
Mittenfrequenz bei Benutzung des
Center-Frequenz-Skops
Marker-Position bei Benutzung des
Fest-Frequenz-Skops
Videobandbreite
Glättungsfunktion für das Spektrumskop
Spektrumdarstellung
Farbe der Füllung der Spektrumdarstellung 0~255 (Einer-Schritte)
Farbe der Umrisslinie des Spektrums
Farbe der Spitzenwerte des Spektrums
Wasserfallanzeige des Spektrumskops
Geschwindigkeit der Wasserfallanzeige
Höhe der Wasserfallanzeige im großen
Spektrumskop-Fenster
Farbe des Wasserfalls
Anordnung der Spektrumskope (Haupt-
und Subband) im Dualskop-Fenster
Kopplung des Zugriffs auf die Haupt-
und Subband-Skope bei Betätigung der
[MAIN]/[SUB]-Tasten
Einstellung der Frequenzgrenzen für den
Fest-Modus des Spektrumskops.
Für jedes Band sind bis zu 3 Varianten
einstellbar.
2-3
SET-MODUS-ÜBERSICHT
WÄHLBARE OPTIONEN
OFF, ON
OFF, 10s Hold, ON
Filter Center,
Carrier Point Center,
Carrier Point Center
(Abs. Freq.)
Filter Center, Carrier Point
Narrow, Wide
OFF, 2, 3, 4
Fill, Fill+Line
0~255 (Einer-Schritte)
0~255 (Einer-Schritte)
OFF, ON
SLOW, MID, FAST
Small, Mid, Large
Grid 1 bis Grid 10
Over/Under, Side by Side
OFF, ON
0.030 MHz bis 1.600 MHz
1.600 MHz bis 2.000 MHz
2.000 MHz bis 6.000 MHz
6.000 MHz bis 8.000 MHz
8.000 MHz bis 11.000 MHz
11.000 MHz bis 15.000 MHz
15.000 MHz bis 20.000 MHz
20.000 MHz bis 22.000 MHz
22.000 MHz bis 26.000 MHz
26.000 MHz bis 30.000 MHz
30.000 MHz bis 45.000 MHz
45.000 MHz bis 60.000 MHz
2
SEITE
6-10
6-11
6-12
6-13
