6
SCOPE-BETRIEB
■ Audioskop-Fenster (Fortsetzung)

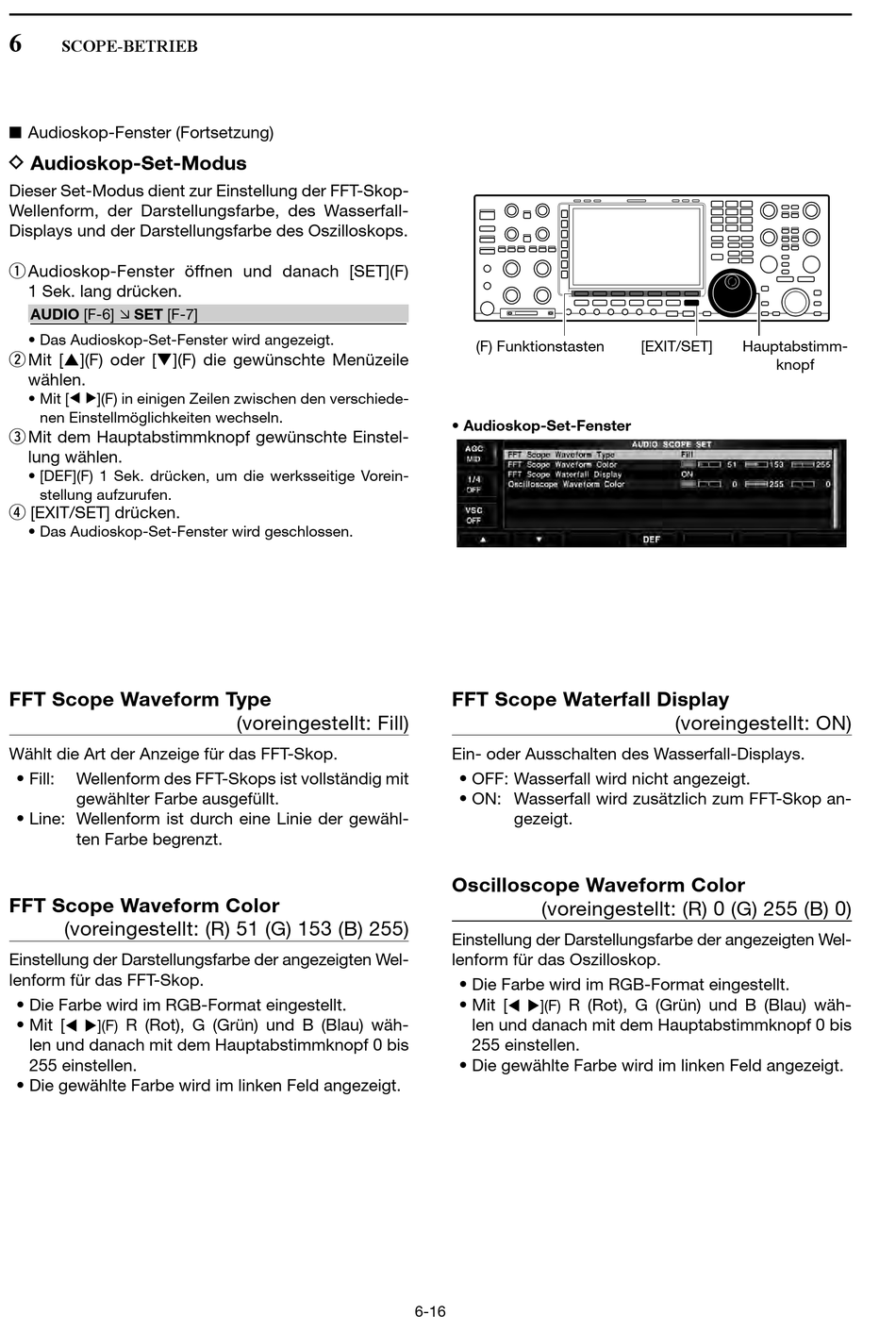

D Audioskop-Set-Modus
Dieser Set-Modus dient zur Einstellung der FFT-Skop-
Wellenform, der Darstellungsfarbe, des Wasserfall-
Displays und der Darstellungsfarbe des Oszillo skops.
q Audioskop-Fenster öffnen und danach [SET](F)
1 Sek. lang drücken.
AUDIO [F-6] SET [F-7]
• Das Audioskop-Set-Fenster wird angezeigt.
w Mit [p](F) oder [q](F) die gewünschte Menüzeile
wählen.
• Mit [Ω ≈](F) in einigen Zeilen zwischen den verschiede-
nen Einstellmöglichkeiten wechseln.
e Mit dem Hauptabstimmknopf gewünschte Einstel-
lung wählen.
• [DEF](F) 1 Sek. drücken, um die werksseitige Vor ein-
stellung aufzurufen.
r [EXIT/SET] drücken.
• Das Audioskop-Set-Fenster wird geschlossen.
FFT Scope Waveform Type
Wählt die Art der Anzeige für das FFT-Skop.
• Fill:
Wellenform des FFT-Skops ist vollständig mit
gewählter Farbe ausgefüllt.
• Line: Wellenform ist durch eine Linie der gewähl-
ten Farbe begrenzt.
FFT Scope Waveform Color
(voreingestellt: (R) 51 (G) 153 (B) 255)
Einstellung der Darstellungsfarbe der angezeigten Wel-
lenform für das FFT-Skop.
• Die Farbe wird im RGB-Format eingestellt.
• Mit [
R (Rot), G (Grün) und B (Blau) wäh-
t u](F)
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
• Die gewählte Farbe wird im linken Feld angezeigt.
(voreingestellt: Fill)
(F) Funktionstasten
• Audioskop-Set-Fenster
FFT Scope Waterfall Display
Ein- oder Ausschalten des Wasserfall-Displays.
• OFF: Wasserfall wird nicht angezeigt.
• ON: Wasserfall wird zusätzlich zum FFT-Skop an-
gezeigt.
Oscilloscope Waveform Color
(voreingestellt: (R) 0 (G) 255 (B) 0)
Einstellung der Darstellungsfarbe der angezeigten Wel-
lenform für das Oszilloskop.
• Die Farbe wird im RGB-Format eingestellt.
• Mit [
R (Rot), G (Grün) und B (Blau) wäh-
t u](F)
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
• Die gewählte Farbe wird im linken Feld angezeigt.
6-16
[EXIT/SET]
Hauptabstimm-
knopf
(voreingestellt: ON)
