EMPFANGEN UND SENDEN
■ CW-Betrieb (Fortsetzung)

D Betrieb auf dem 137-kHz-Band

Mit dem IC-7851 ist der CW-Betrieb im 137-kHz-Band
zwischen 135,7 und 137,8 kHz optional möglich.
Das HF-Signal für das 137-kHz-Band steht an der
[X-VERTER]-Buchse zur Verfügung, an die ein exter-
ner Verstärker angeschlossen werden muss.
Nachfolgende Abbildung zeigt eine Möglichkeit zur
Realisierung.

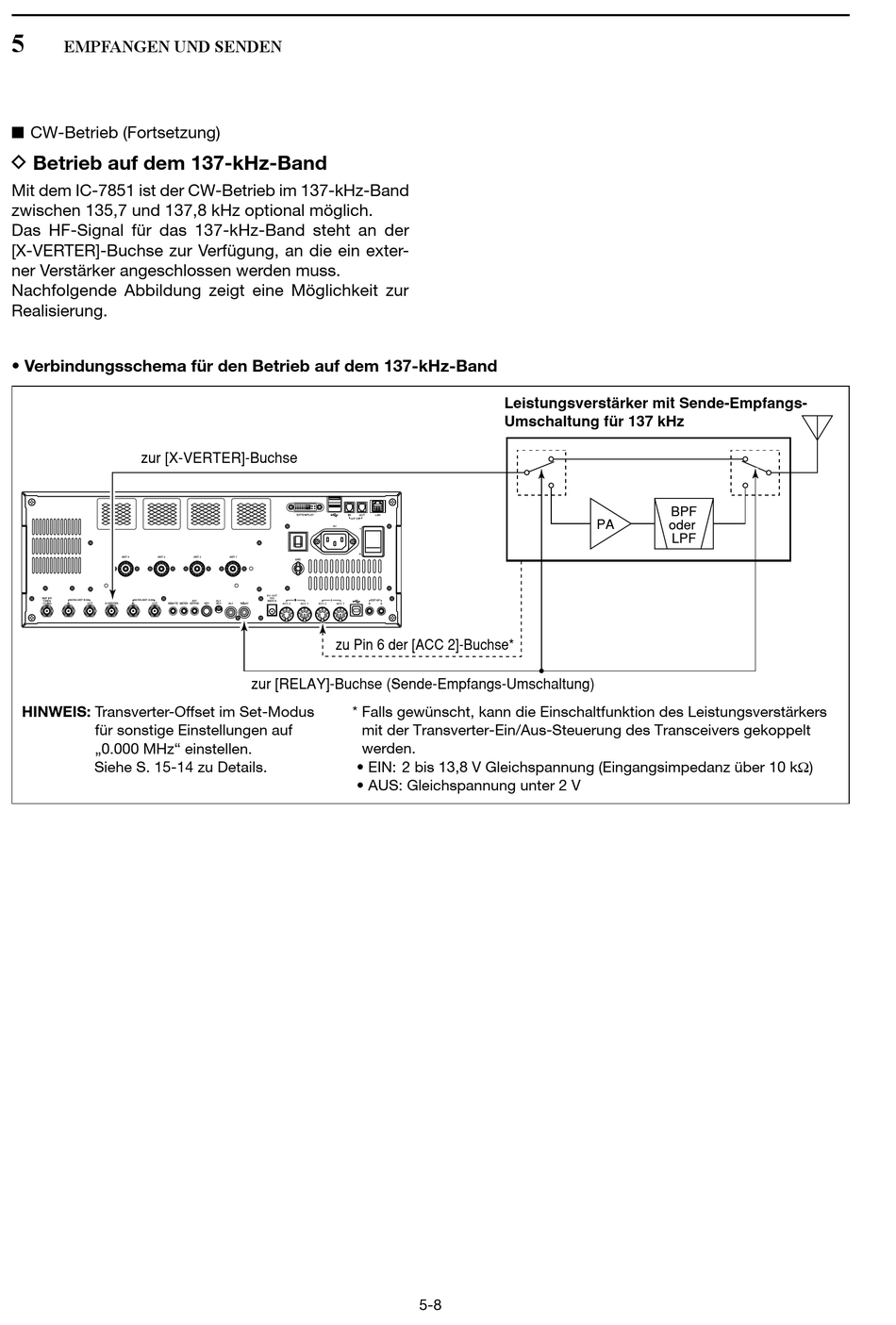

• Verbindungsschema für den Betrieb auf dem 137-kHz-Band
zur [X-VERTER]-Buchse
HINWEIS: Transverter-Offset im Set-Modus
für sonstige Einstellungen auf
„0.000 MHz" einstellen.
Siehe S. 15-14 zu Details.
B
L
zu Pin 6 der [ACC 2]-Buchse*
zur [RELAY]-Buchse (Sende-Empfangs-Umschaltung)
* Falls gewünscht, kann die Einschaltfunktion des Leistungsverstärkers
mit der Transverter-Ein/Aus-Steuerung des Transceivers gekoppelt
werden.
• EIN: 2 bis 13,8 V Gleichspannung (Eingangsimpedanz über 10 kΩ)
• AUS: Gleichspannung unter 2 V
Leistungsverstärker mit Sende-Empfangs-
Umschaltung für 137 kHz
5-8
BPF
PA
oder
LPF
