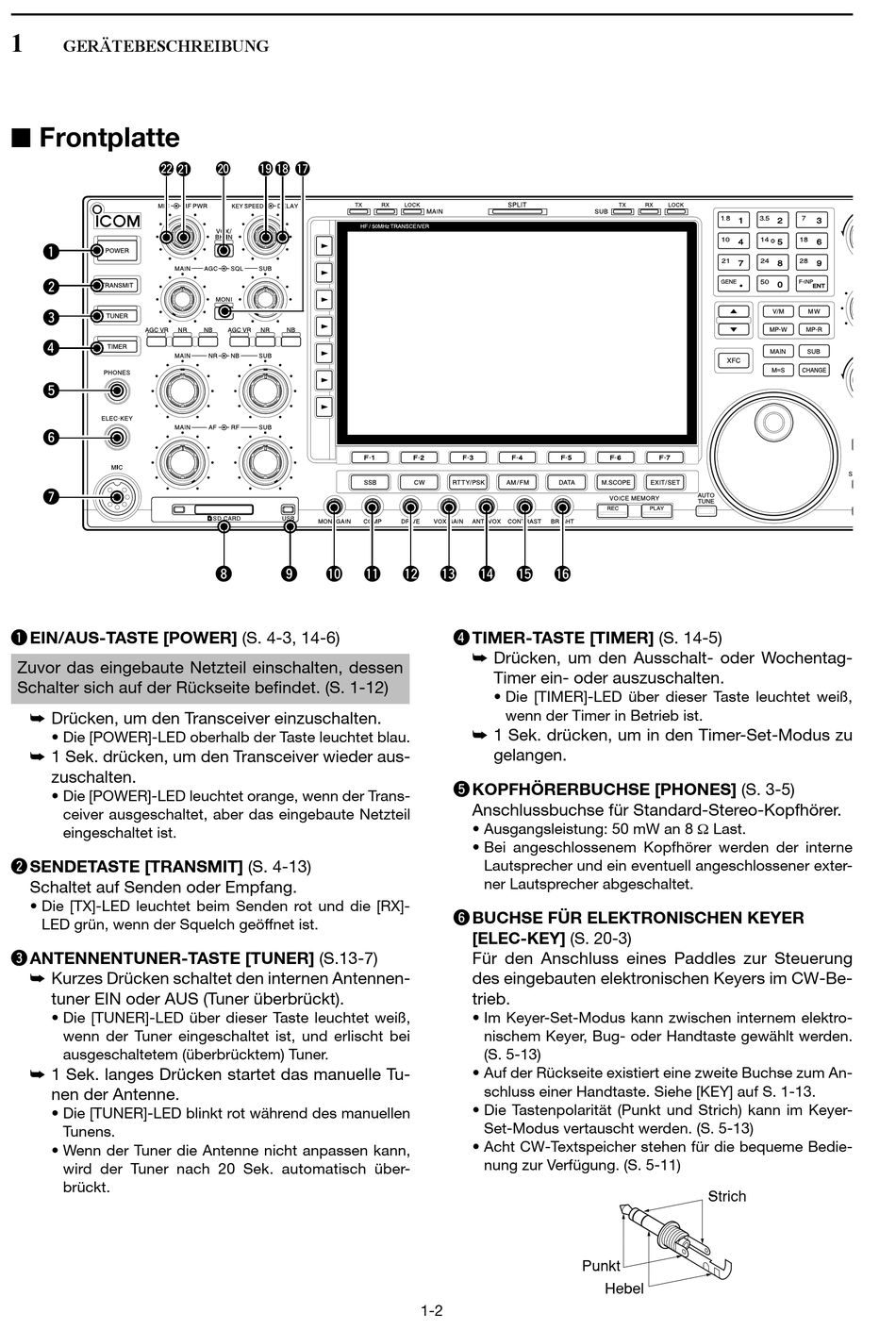

GERÄTEBESCHREIBUNG
■ Frontplatte
@2
@1
q
w
e
r
t
y
u
q EIN/AUS-TASTE [POWER] (S. 4-3, 14-6)
Zuvor das eingebaute Netzteil einschalten, dessen
Schalter sich auf der Rückseite befindet. (S. 1-12)
➥ Drücken, um den Transceiver einzuschalten.
• Die [POWER]-LED oberhalb der Taste leuchtet blau.
➥ 1 Sek. drücken, um den Transceiver wieder aus-
zu schal ten.
• Die [POWER]-LED leuchtet orange, wenn der Trans-
ceiver ausgeschaltet, aber das eingebaute Netzteil
eingeschaltet ist.
w SENDETASTE [TRANSMIT] (S. 4-13)
Schaltet auf Senden oder Empfang.
• Die [TX]-LED leuchtet beim Senden rot und die [RX]-
LED grün, wenn der Squelch geöffnet ist.
e ANTENNENTUNER-TASTE [TUNER] (S.13-7)
➥ Kurzes Drücken schaltet den internen An tennen -
tuner EIN oder AUS (Tuner überbrückt).
• Die [TUNER]-LED über dieser Taste leuchtet weiß,
wenn der Tuner eingeschaltet ist, und erlischt bei
ausgeschaltetem (überbrücktem) Tuner.
➥ 1 Sek. langes Drücken startet das manuelle Tu-
nen der Antenne.
• Die [TUNER]-LED blinkt rot während des manuellen
Tunens.
• Wenn der Tuner die Antenne nicht anpassen kann,
wird der Tuner nach 20 Sek. automatisch über-
brückt.
@0
!9
!8
!7
i
o
!0
!1
!2
!3
!4
!5
!6
r TIMER-TASTE [TIMER] (S. 14-5)
➥ Drücken, um den Ausschalt- oder Wochentag-
Timer ein- oder auszuschalten.
• Die [TIMER]-LED über dieser Taste leuchtet weiß,
wenn der Timer in Betrieb ist.
➥ 1 Sek. drücken, um in den Timer-Set-Modus zu
ge langen.
t KOPFHÖRERBUCHSE [PHONES] (S. 3-5)
Anschlussbuchse für Standard-Stereo-Kopfhörer.
• Ausgangsleistung: 50 mW an 8 Ω Last.
• Bei angeschlossenem Kopfhörer werden der interne
Lautsprecher und ein eventuell angeschlossener ex ter-
ner Laut sprecher abgeschaltet.
y BUCHSE FÜR ELEKTRONISCHEN KEYER
[ELEC-KEY] (S. 20-3)
Für den Anschluss eines Paddles zur Steuerung
des eingebauten elektronischen Keyers im CW-Be-
trieb.
• Im Keyer-Set-Modus kann zwischen internem elek tro-
nischem Keyer, Bug- oder Handtaste gewählt wer den.
(S. 5-13)
• Auf der Rückseite existiert eine zweite Buchse zum An-
schluss einer Handtaste. Siehe [KEY] auf S. 1-13.
• Die Tastenpolarität (Punkt und Strich) kann im Keyer-
Set-Modus vertauscht werden. (S. 5-13)
• Acht CW-Textspeicher stehen für die bequeme Be die-
nung zur Verfügung. (S. 5-11)
1-2
Strich
Punkt
Hebel
