6

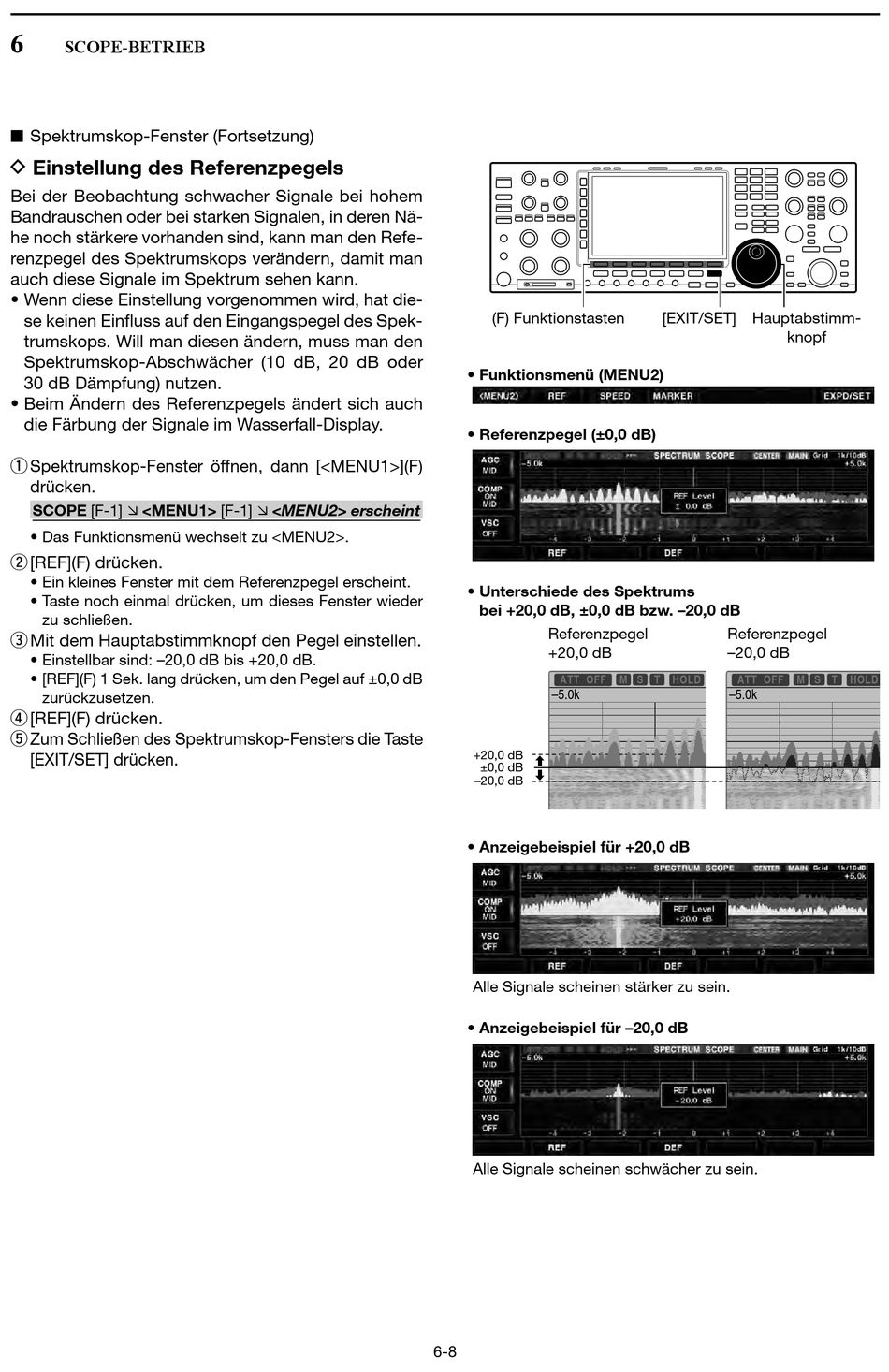

SCOPE-BETRIEB
■ Spektrumskop-Fenster (Fortsetzung)
D Einstellung des Referenzpegels
Bei der Beobachtung schwacher Signale bei hohem
Bandrauschen oder bei starken Signalen, in deren Nä-
he noch stärkere vorhanden sind, kann man den Refe-
renzpegel des Spektrumskops verändern, damit man
auch diese Signale im Spektrum sehen kann.
• Wenn diese Einstellung vorgenommen wird, hat die-
se keinen Einfluss auf den Eingangspegel des Spek-
trumskops. Will man diesen ändern, muss man den
Spektrumskop-Abschwächer (10 dB, 20 dB oder
30 dB Dämpfung) nutzen.
• Beim Ändern des Referenzpegels ändert sich auch
die Färbung der Signale im Wasserfall-Display.
q Spektrumskop-Fenster öffnen, dann [<MENU1>](F)
drücken.
SCOPE [F-1] <MENU1> [F-1] <MENU2> erscheint
• Das Funktionsmenü wechselt zu <MENU2>.
w [REF](F) drücken.
• Ein kleines Fenster mit dem Referenzpegel erscheint.
• Taste noch einmal drücken, um dieses Fenster wieder
zu schließen.
e Mit dem Hauptabstimmknopf den Pegel einstellen.
• Einstellbar sind: –20,0 dB bis +20,0 dB.
• [REF](F) 1 Sek. lang drücken, um den Pegel auf ±0,0 dB
zurückzusetzen.
r [REF](F) drücken.
t Zum Schließen des Spektrumskop-Fensters die Taste
[EXIT/SET] drücken.
(F) Funktionstasten
• Funktionsmenü (MENU2)
• Referenzpegel (±0,0 dB)
• Unterschiede des Spektrums
bei +20,0 dB, ±0,0 dB bzw. –20,0 dB
Referenzpegel
+20,0 dB
ATT OFF
–5.0k
+20,0 dB
±0,0 dB
–20,0 dB
–4
• Anzeigebeispiel für +20,0 dB
Alle Signale scheinen stärker zu sein.
• Anzeigebeispiel für –20,0 dB
Alle Signale scheinen schwächer zu sein.
6-8
[EXIT/SET] Hauptabstimm-
knopf
Referenzpegel
–20,0 dB
SPECTRUM SCOPE
M S T
HOLD
ATT OFF
–5.0k
–3
–2
–1
–4
SPECTR
M S T
HOLD
CENTER
MAIN
0
–3
+1
–2
+2
–1
+3
