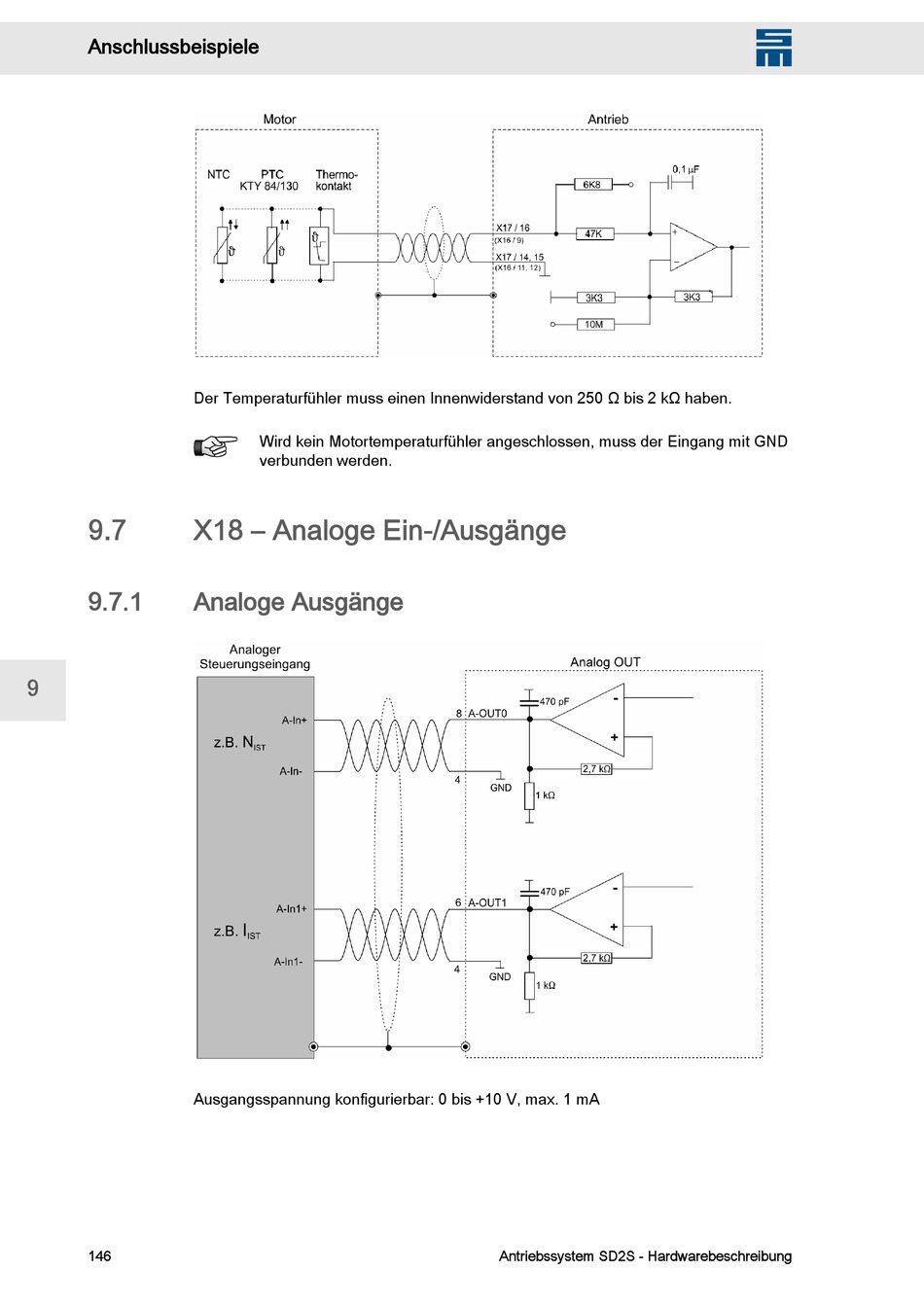

Anschlussbeispiele
Der Temperaturfühler muss einen Innenwiderstand von 250 Ω bis 2 kΩ haben.
9.7
X18 – Analoge Ein-/Ausgänge
9.7.1
Analoge Ausgänge
9
Ausgangsspannung konfigurierbar: 0 bis +10 V, max. 1 mA
146
Wird kein Motortemperaturfühler angeschlossen, muss der Eingang mit GND
verbunden werden.
Antriebssystem SD2S - Hardwarebeschreibung
