Anschlussbeispiele
8.7.12 Motortemperaturfühler
EIN-/AUSGANG: Der thermische Motorschutz wird über diese Anschlüsse ausgewertet.
Der Antriebsverstärker unterstützt die Auswertung einer im Motor integrierten Tempera-
turüberwachung. Das NTC- bzw. PTC -Verhalten der Überwachung wird durch die Soft-
ware (Motorparameter) spezifiziert. Der Regler wird deaktiviert, sobald die kritische Mo-
tortemperatur erreicht ist.
Parametrierbar ist „Kein", „PTC / Thermoschalter", „NTC", „KTY84/130", „KTY83/122"
und „PT1000".

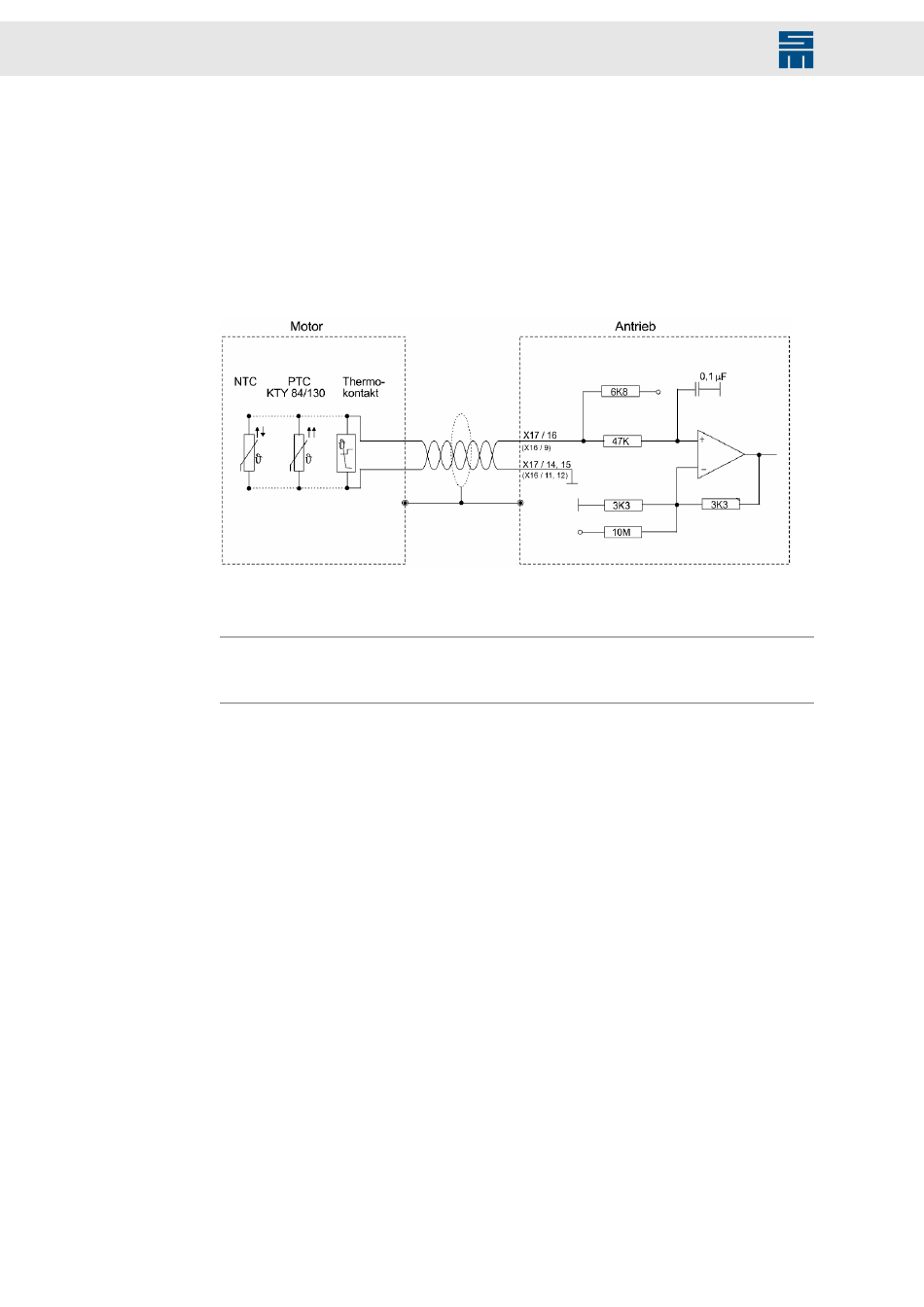

Abb. 42: Motortemperaturfühler
Der Temperaturfühler muss einen Innenwiderstand von 250 Ω bis 2 kΩ haben.
Hinweis
Wird kein Motortemperaturfühler angeschlossen, muss der Eingang mit GND verbun-
den werden.
