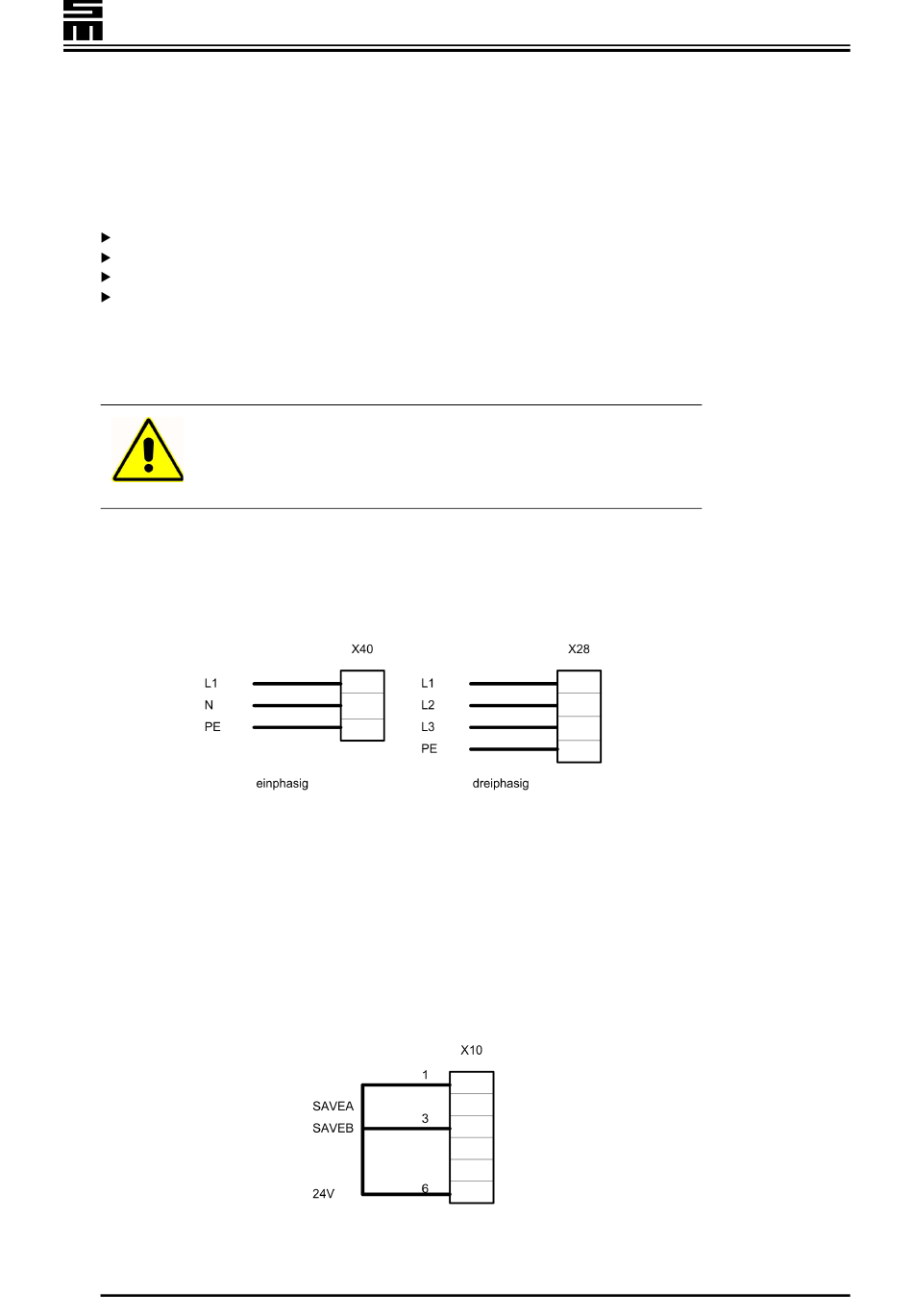

Anschlussbeispiel 036214zxy

Nach dem Auspacken der Komponenten müssen mindestens folgende Anschlüsse
verdrahtet werden:
Netzeinspeisung
Sicherheitskontakt (Safety)
Spindelanschluss
Verbindung zum PC
Zusätzlich ist eine ausreichende Erdung des Gehäuses und eine Schirmung der An-
schlusskabel zu gewährleisten. Genauere Informationen sind in der Dokumentation
„EMV-gerechter Geräteaufbau" zu finden.
Achtung
Lesen Sie die entsprechende Hardwarebeschreibung zu Ihrem Ge-
rät und beachten Sie die darin enthaltenen Sicherheitshinweise.
2.1

Einspeisung

Beachten Sie hierbei die zulässigen Netzformen. Genauere Informationen finden Sie
in der Hardwaredokumentation und in der Dokumentation „EMV-gerechter Geräte-
aufbau".
2.2

Sicherheitskontakt

Wenn der Sicherheitskontakt nicht benötigt wird, müssen die Pins 1, 3 und 6 verbun-
den werden.
SD2S High Speed PWM-Anwendungen
Anschlussbeispiel 036214zxy
