Anschlüsse
7.9 X32 – 24-V-Logikeinspeisung
Anschluss der 24-V-Einspeisung zur Versorgung (direkt oder indirekt) der Logik, der E/
A-Ausgangsspannung (X12), der STO-Hilfsspannung (X70) und des Gerätelüfters
2-poliger Leiterplattensteckverbinder, passend für folgende Gegenstecker
▶
FKCN 2,5/ 2-ST-5,08 (Phoenix Contact: 1754568); keine Abbildung
▶
TFKC 2,5/ 2-ST-5,08 BK (Phoenix Contact: 1741144); doppelstöckig zum Weiter-
leiten der 24-V-Spannung; siehe Abbildung

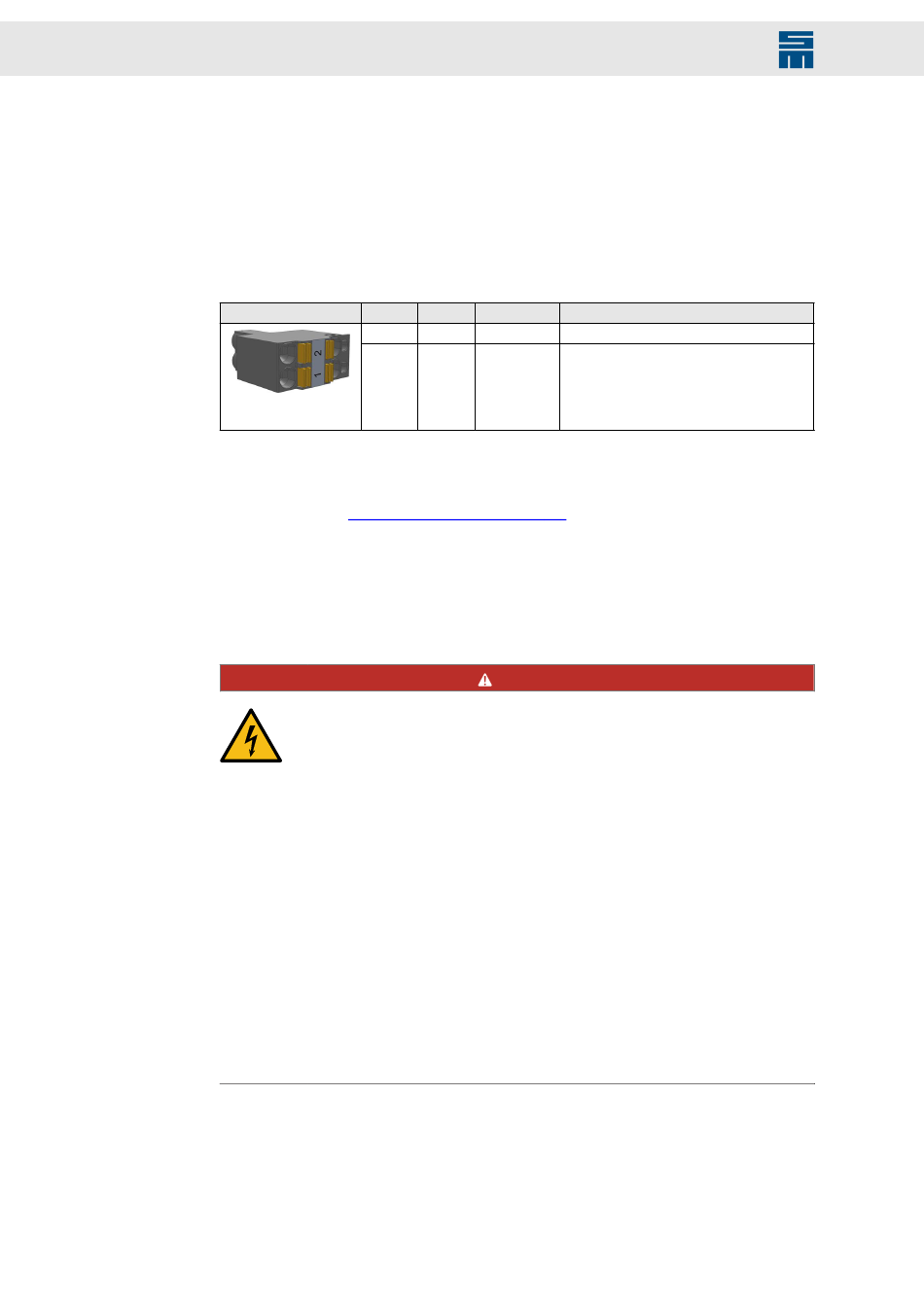

Gegenstecker X32
Angaben zu den Klemmanschlüssen:
▶
Leiterquerschnitt starr: 1 bis 1,5 mm²
▶
Leiterquerschnitt flexibel: 1 bis 2,5 mm²
▶
Anschlussart:
7.10 X33 – Einspeisung / Ballastwiderstand
Kombistecker zum Anschluss der Geräteeinspeisung und des Ballastwiderstands (in-
tern/extern)
78
Pin E/A Name
2 E/A GND
1 E 24V
Push-in-Federanschluss (S. 60)
Hohe Spannungen im Zwischenkreis
Auch nach dem Abschalten des Geräts können im Zwischenkreis des ge-
samten Systems hohe Spannungen anliegen, die zu schweren Verletzun-
gen führen können.
→ Beachten Sie. dass die Verbindungen zum externen Ballastwider-
stand erst vom Gerät getrennt werden dürfen, wenn der Zwischen-
kreis vollständig entladen ist („Kondensatorentladung").
→ Bevor Sie Arbeiten am Gerät bzw. am Zwischenkreis vornehmen,
führen Sie folgende Schritte aus:
→ Trennen Sie das Gerät sicher von der Netzversorgung.
→ Warten Sie die Entladezeit der Zwischenkreiskapazitäten ab. Diese
beträgt länger als 4 Minuten.
→ Stellen Sie durch Nachmessen sicher, dass der Zwischenkreis voll-
ständig entladen ist.
→ Trennen Sie die Verbindungen des externen Ballastwiderstandes
vom Gerät.
→ Beachten Sie auch die allgemeinen Sicherheitshinweise, bevor Sie
weitere Arbeiten am System durchführen.
Bedeutung
Masse
24-V-Einspeisung für Logik und Ein-/Aus-
gänge:
▶ Spannung: 24 V
DC
▶ Stromaufnahme: siehe technische Daten
der Gerätevariante
GEFAHR
Antriebssystem SD4S - Hardwarebeschreibung
−15 %/ +20 %
