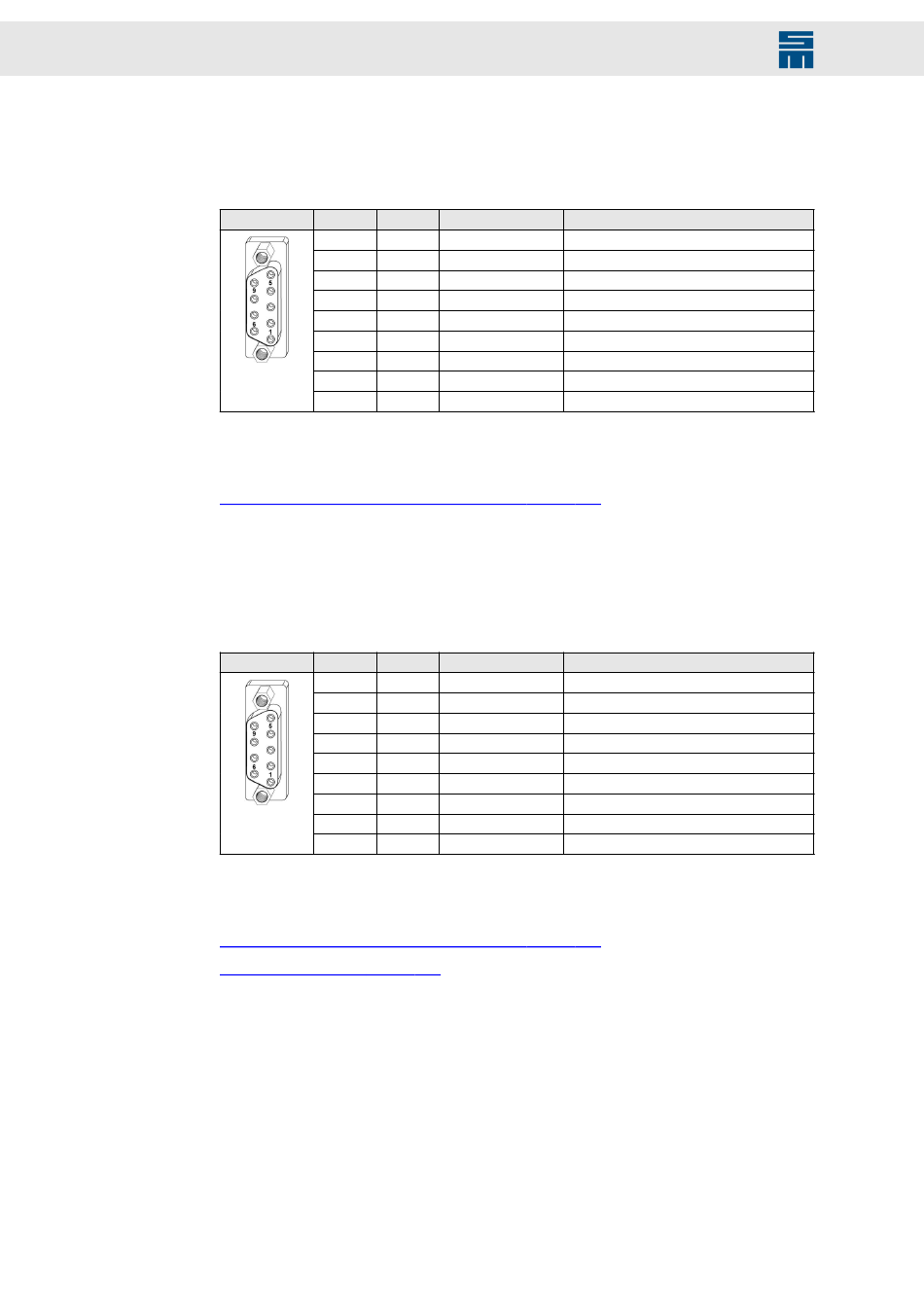

Anschlussbelegung
7.3
X6 – Encoder 0
Encoder 0 Eingang, z. B.: für Längenmesssysteme
9-polige Submin-D-Buchse
X6
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
X6, X7 – Inkrementalgeber mit TTL-Signalen, Seite 141
7.4
X7 – Encoder 1 / Encoderemulation
Encoder-1-Eingang und Encoder-Emulationsausgang, z. B.: für Tiefenmesssysteme
9-polige Submin-D-Buchse
X7
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
X6, X7 – Inkrementalgeber mit TTL-Signalen, Seite 141
X7 – Geberemulation, Seite 142
128
Pin
E/A
Name
1
E
UA+
2
E
UA-
3
E
UN+
4
E
UN-
5
E/A
GND
6
E
UB+
7
E
UB-
8
A
VCC_ENC
9
E
ERR
Pin
E/A
Name
1
E/A
UA+
2
E/A
UA-
3
E/A
UN+
4
E/A
UN-
5
E/A
GND
6
E/A
UB+
7
E/A
UB-
8
A
VCC_ENC
9
E
ERR
Antriebssystem SD2M - Hardwarebeschreibung 0369x7xxF
Bedeutung
Spur A+
Spur A-
Nullimpuls+
Nullimpuls-
Masse
Spur B+
Spur B-
5,3 V Versorgungsspannung
Messsystemfehler
Bedeutung
Spur-A+
Spur-A-
Nullimpuls+
Nullimpuls-
Masse
Spur-B+
Spur-B-
5,3 V Versorgungsspannung
Messsystemfehler
