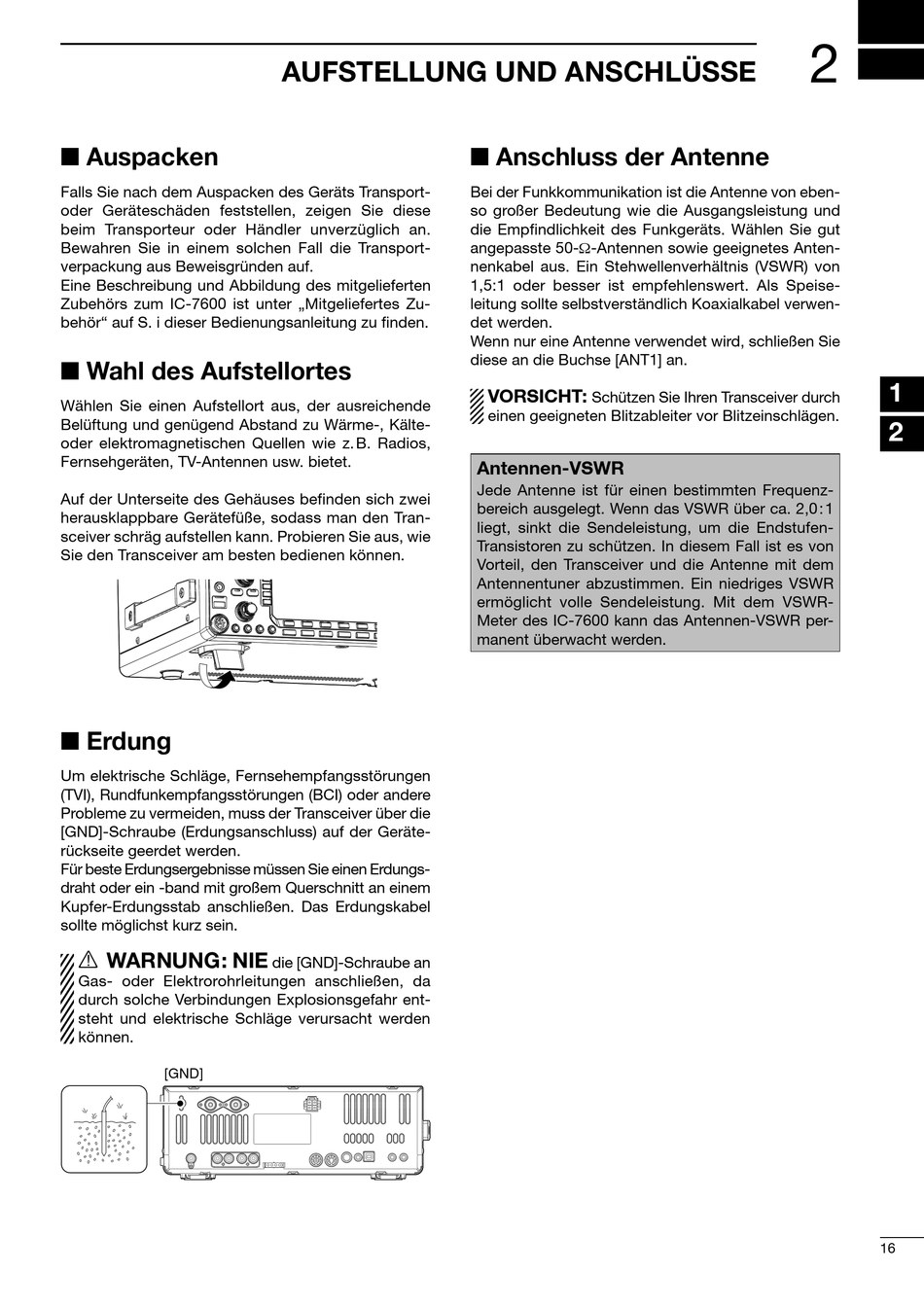

■ Auspacken
Falls Sie nach dem Auspacken des Geräts Transport-
oder Geräteschäden feststellen, zeigen Sie diese
beim Transporteur oder Händler unverzüglich an.
Bewahren Sie in einem solchen Fall die Trans port-
verpackung aus Beweisgründen auf.
Eine Beschreibung und Abbildung des mitgelieferten
Zubehörs zum IC-7600 ist unter „Mitgeliefertes Zu-
behör" auf S. i dieser Bedienungsanleitung zu finden.
■ Wahl des Aufstellortes
Wählen Sie einen Aufstellort aus, der ausreichende
Belüftung und genügend Abstand zu Wärme-, Kälte-
oder elektromagnetischen Quellen wie z. B. Radios,
Fernsehgeräten, TV-Antennen usw. bietet.
Auf der Unterseite des Gehäuses befinden sich zwei
herausklappbare Gerätefüße, sodass man den Tran-
sceiver schräg aufstellen kann. Probieren Sie aus, wie
Sie den Transceiver am besten bedienen können.
■ Erdung
Um elektrische Schläge, Fernsehempfangsstörungen
(TVI), Rundfunkempfangsstörungen (BCI) oder an dere
Probleme zu vermeiden, muss der Transceiver über die
[GND]-Schraube (Erdungsanschluss) auf der Geräte-
rückseite geerdet werden.
Für beste Erdungsergebnisse müssen Sie einen Erdungs-
draht oder ein -band mit großem Querschnitt an ei nem
Kupfer-Erdungsstab anschließen. Das Erdungskabel
sollte möglichst kurz sein.
R WARNUNG: NIE
Gas- oder Elektrorohrleitungen anschließen, da
durch solche Verbindungen Explosionsgefahr ent-
steht und elektrische Schläge verursacht werden
können.
[GND]
AUFSTELLUNG UND ANSCHLÜSSE
die [GND]-Schraube an
■ Anschluss der Antenne
Bei der Funkkommunikation ist die Antenne von eben-
so großer Bedeutung wie die Ausgangsleistung und
die Empfindlichkeit des Funkgeräts. Wählen Sie gut
angepasste 50-W-Antennen sowie geeignetes Anten-
nenkabel aus. Ein Stehwellenverhältnis (VSWR) von
1,5:1 oder besser ist empfehlenswert. Als Spei se-
leitung sollte selbstverständlich Koaxialkabel verwen-
det werden.
Wenn nur eine Antenne verwendet wird, schließen Sie
diese an die Buchse [ANT1] an.
VORSICHT:
Schützen Sie Ihren Transceiver durch
einen geeigneten Blitzableiter vor Blitzeinschlägen.
Antennen-VSWR
Jede Antenne ist für einen bestimmten Fre quenz-
bereich ausgelegt. Wenn das VSWR über ca. 2,0:1
liegt, sinkt die Sendeleistung, um die Endstufen-
Transistoren zu schützen. In diesem Fall ist es von
Vorteil, den Transceiver und die Antenne mit dem
Antennentuner abzustimmen. Ein niedriges VSWR
ermöglicht volle Sendeleistung. Mit dem VSWR-
Meter des IC-7600 kann das Antennen-VSWR per-
manent überwacht werden.
