4

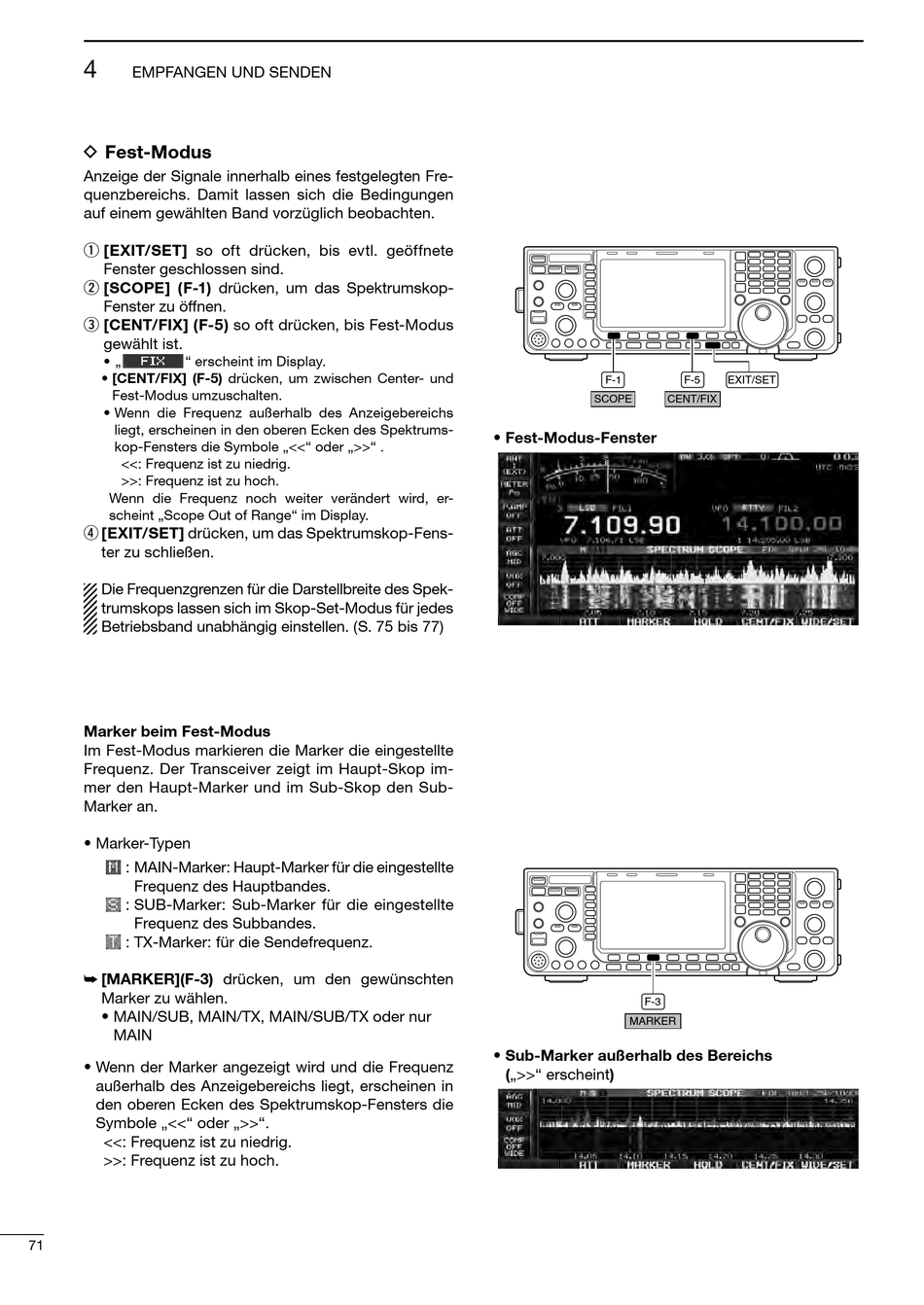

EMPFANGEN UND SENDEN
D Fest-Modus
Anzeige der Signale innerhalb eines festgelegten Fre-
quenzbereichs. Damit lassen sich die Bedingungen
auf einem ge wählten Band vorzüglich beo bach ten.
q [EXIT/SET] so oft drücken, bis evtl. geöffnete
Fens ter geschlossen sind.
w [SCOPE] (F-1) drücken, um das Spektrumskop-
Fens ter zu öffnen.
e [CENT/FIX] (F-5) so oft drücken, bis Fest-Mo dus
gewählt ist.
• „
" erscheint im Display.
• [CENT/FIX] (F-5) drücken, um zwischen Center- und
Fest-Modus umzuschalten.
• Wenn die Frequenz außerhalb des Anzeigebereichs
liegt, erscheinen in den oberen Ecken des Spektrums-
kop-Fensters die Symbole „<<" oder „>>" .
<<: Frequenz ist zu niedrig.
>>: Frequenz ist zu hoch.
Wenn die Frequenz noch weiter verändert wird, er-
scheint „Scope Out of Range" im Display.
r [EXIT/SET] drücken, um das Spektrumskop-Fens-
ter zu schließen.
Die Frequenzgrenzen für die Darstellbreite des Spek-
trumskops lassen sich im Skop-Set-Modus für jedes
Betriebsband unabhängig einstellen. (S. 75 bis 77)
Marker beim Fest-Modus
Im Fest-Modus markieren die Marker die eingestellte
Frequenz. Der Transceiver zeigt im Haupt-Skop im-
mer den Haupt-Marker und im Sub-Skop den Sub-
Marker an.
• Marker-Typen
: MAIN-Marker: Haupt-Marker für die eingestellte
Frequenz des Hauptbandes.
: SUB-Marker: Sub-Marker für die eingestellte
Frequenz des Subbandes.
: TX-Marker: für die Sendefrequenz.
➥ [MARKER](F-3) drücken, um den gewünschten
Mar ker zu wählen.
• MAIN/SUB, MAIN/TX, MAIN/SUB/TX oder nur
MAIN
• Wenn der Marker angezeigt wird und die Frequenz
außerhalb des Anzeigebereichs liegt, erscheinen in
den oberen Ecken des Spektrumskop-Fensters die
Symbole „<<" oder „>>".
<<: Frequenz ist zu niedrig.
>>: Frequenz ist zu hoch.
71
F-1
SCOPE
CENT/FIX
• Fest-Modus-Fenster
F-3
MARKER
• Sub-Marker außerhalb des Bereichs
(„>>" erscheint)
F-5
EXIT/SET
