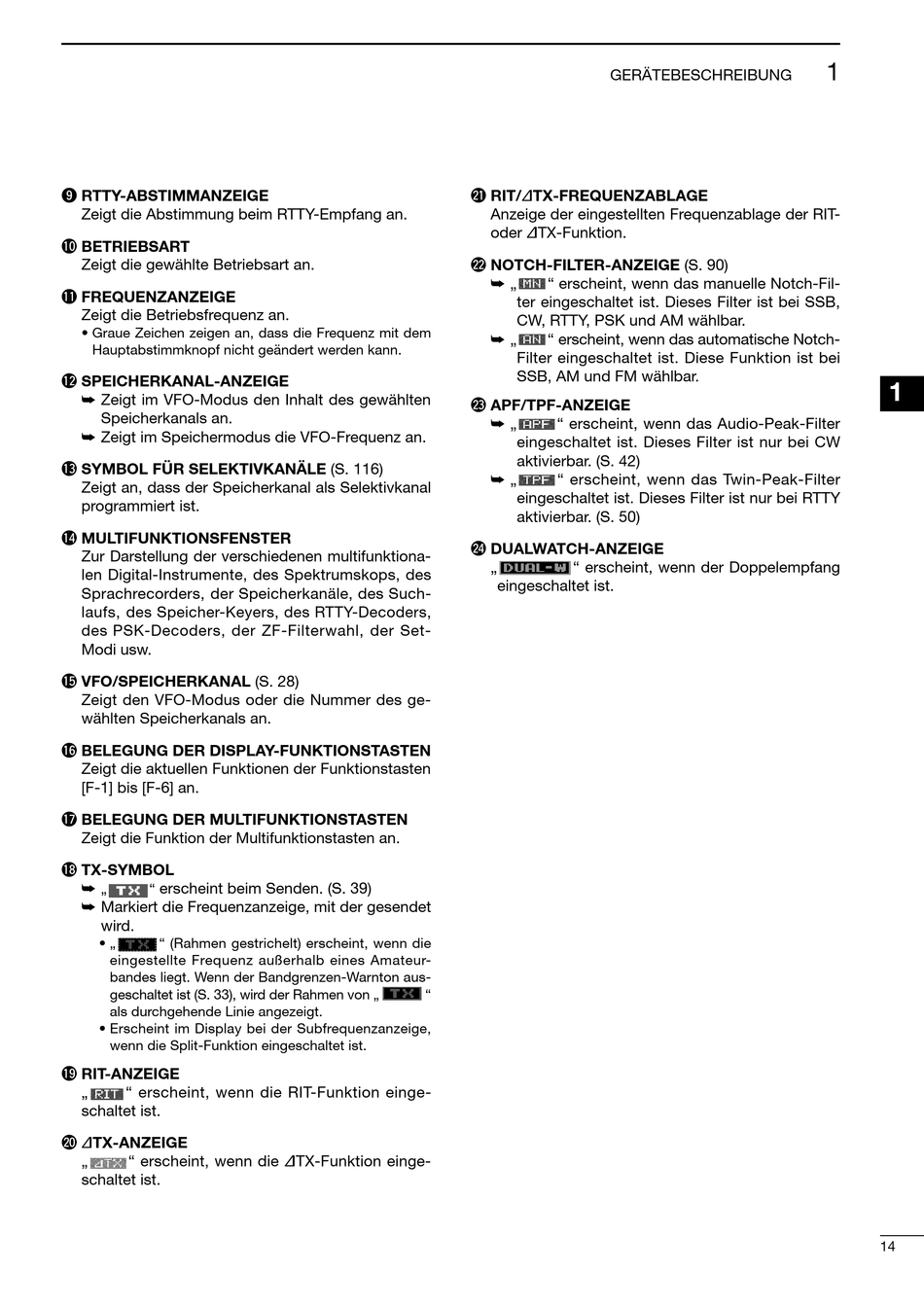

o RTTY-ABSTIMMANZEIGE
Zeigt die Abstimmung beim RTTY-Empfang an.
!0 BETRIEBSART
Zeigt die gewählte Betriebsart an.
!1 FREQUENZANZEIGE
Zeigt die Betriebsfrequenz an.
• Graue Zeichen zeigen an, dass die Frequenz mit dem
Hauptabstimmknopf nicht geändert werden kann.
!2 SPEICHERKANAL-ANZEIGE
➥ Zeigt im VFO-Modus den Inhalt des gewählten
Speicherkanals an.
➥ Zeigt im Speichermodus die VFO-Frequenz an.
!3 SYMBOL FÜR SELEKTIVKANÄLE (S. 116)
Zeigt an, dass der Speicherkanal als Selektivkanal
programmiert ist.
!4 MULTIFUNKTIONSFENSTER
Zur Darstellung der verschiedenen mul ti funk tio na-
len Digital-Instrumente, des Spektrumskops, des
Sprachrecorders, der Speicherkanäle, des Such-
laufs, des Speicher-Keyers, des RTTY-Decoders,
des PSK-Decoders, der ZF-Filterwahl, der Set-
Modi usw.
!5 VFO/SPEICHERKANAL (S. 28)
Zeigt den VFO-Modus oder die Nummer des ge-
wählten Speicherkanals an.
!6 BELEGUNG DER DISPLAY-FUNKTIONSTASTEN
Zeigt die aktuellen Funktionen der Funktionstasten
[F-1] bis [F-6] an.
!7 BELEGUNG DER MULTIFUNKTIONSTASTEN
Zeigt die Funktion der Multifunktionstasten an.
!8 TX-SYMBOL
erscheint beim Senden. (S. 39)
„
"
➥
➥ Markiert die Frequenzanzeige, mit der gesendet
wird.
• „
" (Rahmen gestrichelt) erscheint, wenn die
eingestellte Frequenz außerhalb eines Amateur-
bandes liegt. Wenn der Bandgrenzen-Warnton aus-
geschaltet ist (S. 33), wird der Rahmen von „
als durchgehende Linie angezeigt.
• Erscheint im Display bei der Subfrequenzanzeige,
wenn die Split-Funktion eingeschaltet ist.
!9 RIT-ANZEIGE
„
" erscheint, wenn die RIT-Funktion einge-
schal tet ist.
@0 ∂TX-ANZEIGE
„
" erscheint, wenn die ∂TX-Funktion einge-
schaltet ist.
@1 RIT/∂TX-FREQUENZABLAGE
Anzeige der eingestellten Frequenzablage der RIT-
oder ∂TX-Funktion.
@2 NOTCH-FILTER-ANZEIGE (S. 90)
➥ „
" erscheint, wenn das manuelle Notch-Fil-
ter eingeschaltet ist. Dieses Filter ist bei SSB,
CW, RTTY, PSK und AM wählbar.
➥ „
" erscheint, wenn das automatische Notch-
Filter eingeschaltet ist. Diese Funktion ist bei
SSB, AM und FM wählbar.
@3 APF/TPF-ANZEIGE
➥ „
" erscheint, wenn das Audio-Peak-Filter
ein ge schaltet ist. Dieses Filter ist nur bei CW
aktivierbar. (S. 42)
➥ „
" erscheint, wenn das Twin-Peak-Filter
einge schaltet ist. Dieses Filter ist nur bei RTTY
aktivierbar. (S. 50)
@4 DUALWATCH-ANZEIGE
„
" erscheint, wenn der Doppelempfang
eingeschaltet ist.
"
GERÄTEBESCHREIBUNG
