VOR DER NUTZUNG DES IP501M

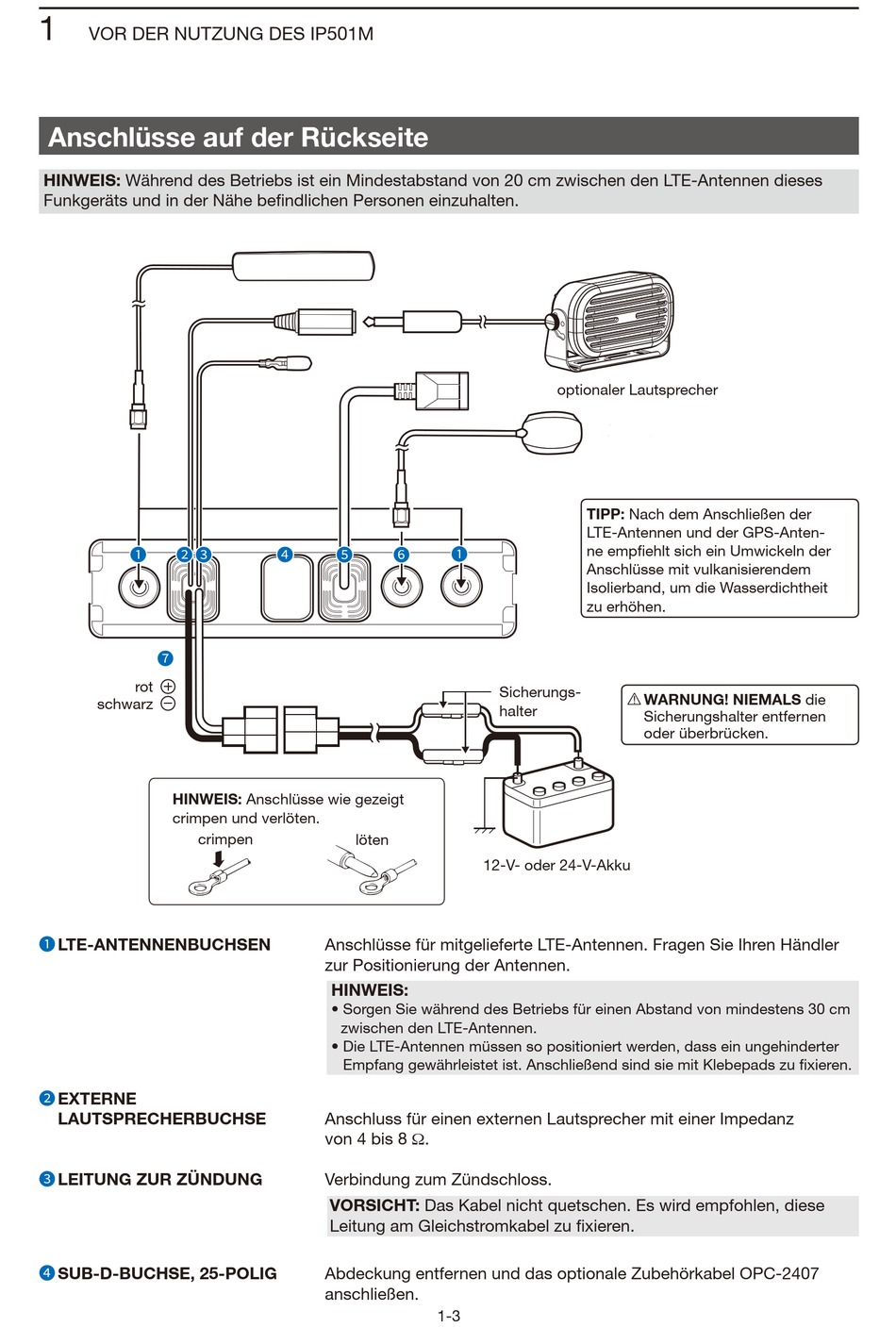

Anschlüsse auf der Rückseite
HINWEIS: Während des Betriebs ist ein Mindestabstand von 20 cm zwischen den LTE-Antennen dieses
Funkgeräts und in der Nähe befindlichen Personen einzuhalten.
1
2 3
7
rot
schwarz
HINWEIS: Anschlüsse wie gezeigt
crimpen und verlöten.
crimpen
LTE-ANTENNENBUCHSEN
1
EXTERNE
2
LAUTSPRECHERBUCHSE
LEITUNG ZUR ZÜNDUNG
3
SUB-D-BUCHSE, 25-POLIG
4
4
5
6
löten
Anschlüsse für mitgelieferte LTE-Antennen. Fragen Sie Ihren Händler
zur Positionierung der Antennen.
HINWEIS:
• Sorgen Sie während des Betriebs für einen Abstand von mindestens 30 cm
zwischen den LTE-Antennen.
• Die LTE-Antennen müssen so positioniert werden, dass ein ungehinderter
Empfang gewährleistet ist. Anschließend sind sie mit Klebepads zu fixieren.
Anschluss für einen externen Lautsprecher mit einer Impedanz
von 4 bis 8 Ω.
Verbindung zum Zündschloss.
VORSICHT: Das Kabel nicht quetschen. Es wird empfohlen, diese
Leitung am Gleichstromkabel zu fixieren.
Abdeckung entfernen und das optionale Zubehörkabel OPC-2407
anschließen.
1-3
optionaler Lautsprecher
TIPP: Nach dem Anschließen der
LTE-Antennen und der GPS-Anten-
ne empfiehlt sich ein Umwickeln der
1
Anschlüsse mit vulkanisierendem
Isolierband, um die Wasserdichtheit
zu erhöhen.
Sicherungs-
halter
12-V- oder 24-V-Akku
R WARNUNG! NIEMALS die
Sicherungshalter entfernen
oder überbrücken.
