4
EMPFANGEN UND SENDEN

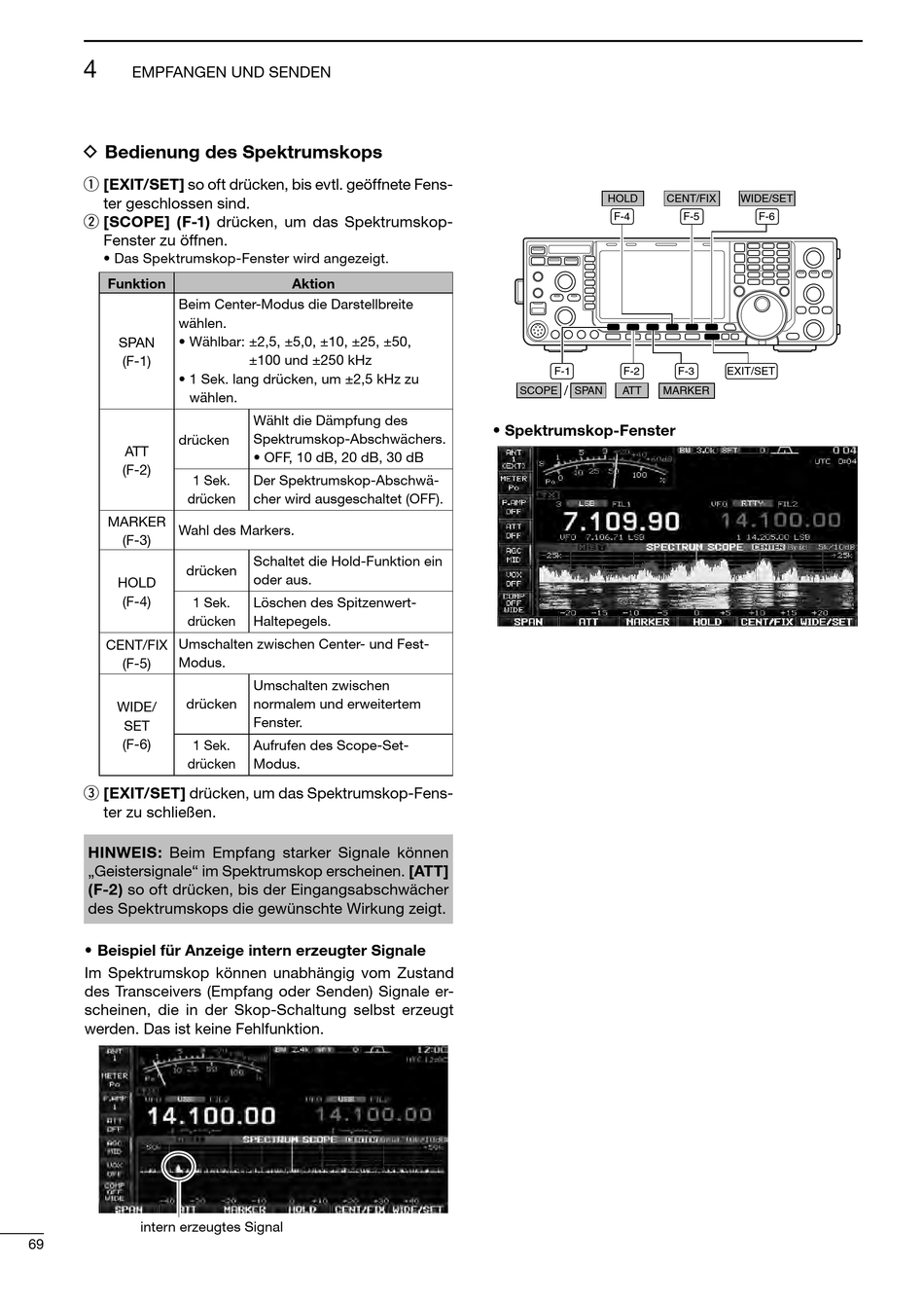

D Bedienung des Spektrumskops
q [EXIT/SET] so oft drücken, bis evtl. geöffnete Fens -
ter geschlossen sind.
w [SCOPE] (F-1) drücken, um das Spektrumskop-
Fens ter zu öffnen.
• Das Spektrumskop-Fenster wird angezeigt.
Funktion
Beim Center-Modus die Darstellbreite
wählen.
• Wählbar: ±2,5, ±5,0, ±10, ±25, ±50,
SPAN
(F-1)
• 1 Sek. lang drücken, um ±2,5 kHz zu
wählen.
drücken
ATT
(F-2)
1 Sek.
drücken
MARKER
Wahl des Markers.
(F-3)
drücken
HOLD
(F-4)
1 Sek.
drücken
Umschalten zwischen Center- und Fest-
CENT/FIX
Modus.
(F-5)
drücken
WIDE/
SET
(F-6)
1 Sek.
drücken
e [EXIT/SET] drücken, um das Spektrumskop-Fens-
ter zu schließen.
HINWEIS: Beim Empfang starker Signale können
„Geis tersignale" im Spektrumskop erscheinen. [ATT]
(F-2) so oft drücken, bis der Eingangs ab schwächer
des Spektrumskops die gewünschte Wirkung zeigt.
• Beispiel für Anzeige intern erzeugter Signale
Im Spektrumskop können unabhängig vom Zustand
des Transceivers (Empfang oder Senden) Signale er -
scheinen, die in der Skop-Schaltung selbst erzeugt
werden. Das ist keine Fehlfunktion.
intern erzeugtes Signal
69
Aktion
±100 und ±250 kHz
Wählt die Dämpfung des
Spektrumskop-Abschwächers.
• OFF, 10 dB, 20 dB, 30 dB
Der Spektrumskop-Abschwä-
cher wird ausgeschaltet (OFF).
Schaltet die Hold-Funktion ein
oder aus.
Löschen des Spitzenwert-
Halte pegels.
Umschalten zwischen
normalem und erweitertem
Fenster.
Aufrufen des Scope-Set-
Modus.
HOLD
CENT/FIX
F-4
F-1
F-2
/
SCOPE
SPAN
ATT
MARKER
• Spektrumskop-Fenster
WIDE/SET
F-5
F-6
F-3
EXIT/SET
