4
EMPFANGEN UND SENDEN

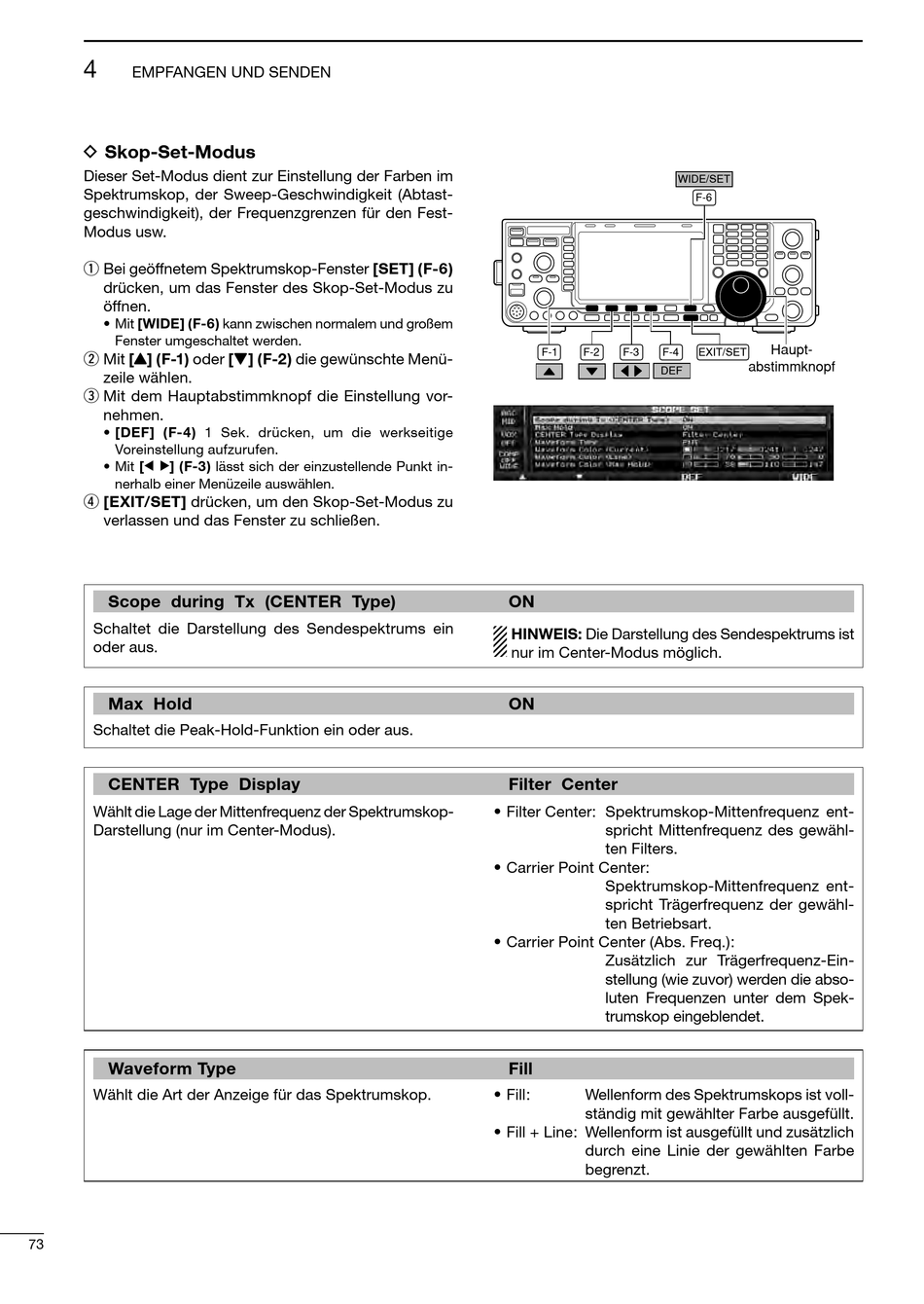

D Skop-Set-Modus
Dieser Set-Modus dient zur Einstellung der Farben im
Spektrumskop, der Sweep-Geschwindigkeit (Abtast-
geschwindigkeit), der Fre quenzgrenzen für den Fest-
Modus usw.
q Bei geöffnetem Spektrumskop-Fenster [SET] (F-6)
drücken, um das Fenster des Skop-Set-Modus zu
öffnen.
• Mit [WIDE] (F-6) kann zwischen normalem und gro ßem
Fenster umgeschaltet werden.
w Mit [Y] (F-1) oder [Z] (F-2) die gewünschte Menü-
zeile wählen.
e Mit dem Hauptabstimmknopf die Einstellung vor-
nehmen.
• [DEF] (F-4) 1 Sek. drücken, um die werkseitige
Vorein stel lung aufzurufen.
• Mit [Ω ≈] (F-3) lässt sich der einzustellende Punkt in-
nerhalb einer Menüzeile auswählen.
r [EXIT/SET] drücken, um den Skop-Set-Modus zu
verlassen und das Fenster zu schließen.
Scope during Tx (CENTER Type)
Schaltet die Darstellung des Sendespektrums ein
oder aus.
Max Hold
Schaltet die Peak-Hold-Funktion ein oder aus.
CENTER Type Display
Wählt die Lage der Mittenfrequenz der Spek trum skop-
Darstellung (nur im Center-Modus).
Waveform Type
Wählt die Art der Anzeige für das Spektrumskop.
73
F-1
F-2
F-3
F-4
DEF
ON
HINWEIS: Die Darstellung des Sendespektrums ist
nur im Center-Modus möglich.
ON
Filter Center
• Filter Center: Spektrumskop-Mittenfrequenz ent-
spricht Mittenfrequenz des gewähl-
ten Filters.
• Carrier Point Center:
Spektrumskop-Mittenfrequenz ent-
spricht Trägerfrequenz der gewähl-
ten Betriebsart.
• Carrier Point Center (Abs. Freq.):
Zusätzlich zur Trägerfrequenz-Ein-
stellung (wie zuvor) werden die abso-
luten Frequenzen unter dem Spek-
trumskop eingeblendet.
Fill
• Fill:
Wellenform des Spektrum skops ist voll-
ständig mit gewählter Farbe ausgefüllt.
• Fill + Line: Wellenform ist ausgefüllt und zusätzlich
durch eine Linie der gewählten Farbe
begrenzt.
WIDE/SET
F-6
Haupt-
EXIT/SET
abstimmknopf
