11

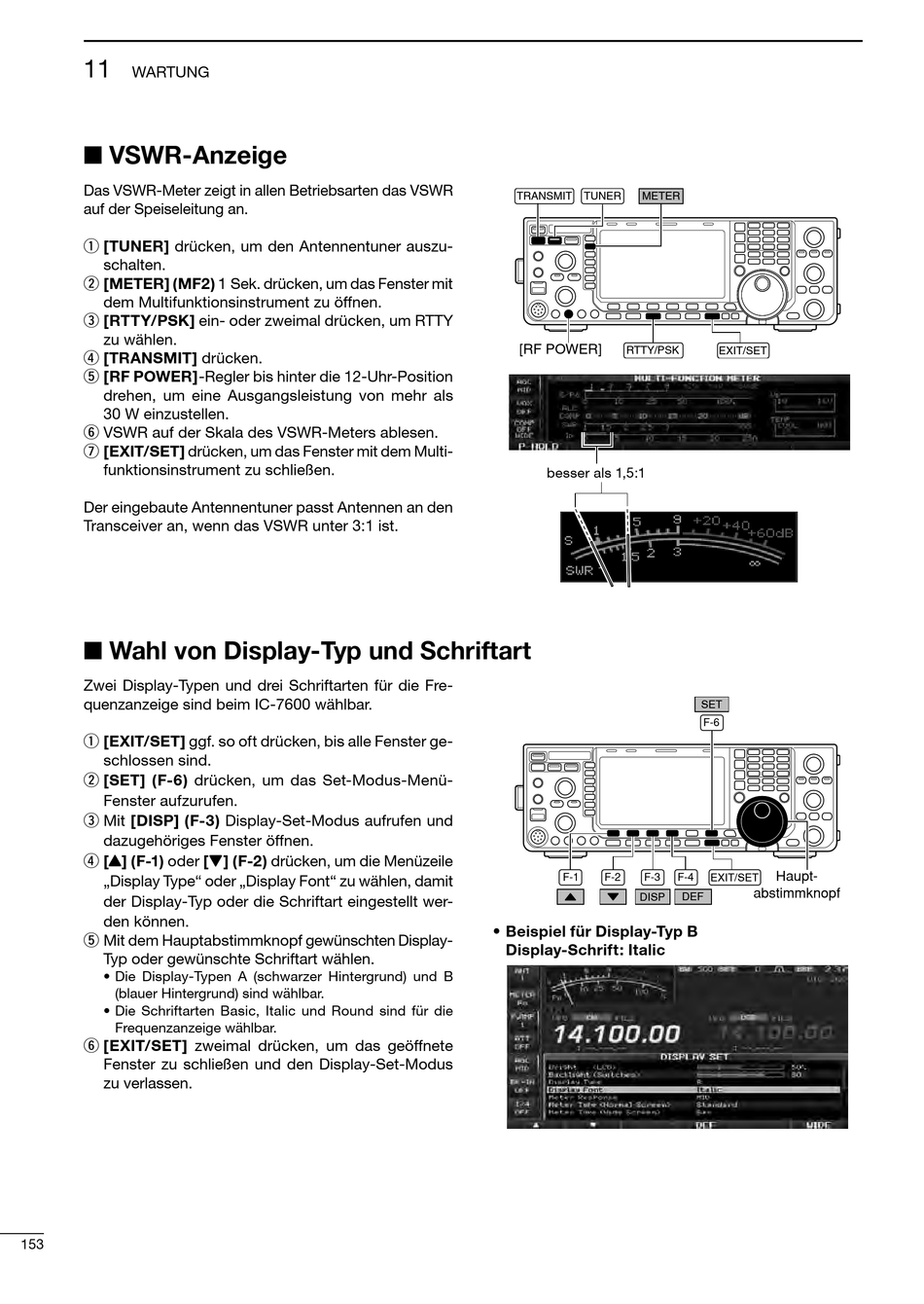

WARTUNG
■ VSWR-Anzeige
Das VSWR-Meter zeigt in allen Betriebsarten das VSWR
auf der Speiseleitung an.
q [TUNER] drücken, um den Antennentuner aus zu-
schalten.
w [METER] (MF2) 1 Sek. drücken, um das Fenster mit
dem Multifunktionsinstrument zu öffnen.
e [RTTY/PSK] ein- oder zweimal drücken, um RTTY
zu wählen.
r [TRANSMIT] drücken.
t [RF POWER]-Regler bis hinter die 12-Uhr-Position
drehen, um eine Ausgangsleistung von mehr als
30 W einzustellen.
y VSWR auf der Skala des VSWR-Meters ablesen.
u [EXIT/SET] drücken, um das Fenster mit dem Multi-
funktionsinstrument zu schließen.
Der eingebaute Antennentuner passt Antennen an den
Transceiver an, wenn das VSWR unter 3:1 ist.
■ Wahl von Display-Typ und Schriftart
Zwei Display-Typen und drei Schriftarten für die Fre-
quenz anzeige sind beim IC-7600 wählbar.
q [EXIT/SET] ggf. so oft drücken, bis alle Fenster ge-
schlossen sind.
w [SET] (F-6) drücken, um das Set-Modus-Menü-
Fenster aufzurufen.
e Mit [DISP] (F-3) Display-Set-Modus aufrufen und
da zugehöriges Fenster öffnen.
r [Y] (F-1) oder [Z] (F-2) drücken, um die Menüzeile
„Display Type" oder „Display Font" zu wählen, da mit
der Display-Typ oder die Schriftart eingestellt wer-
den können.
t Mit dem Hauptabstimmknopf gewünschten Dis play-
Typ oder gewünschte Schriftart wählen.
• Die Display-Typen A (schwarzer Hintergrund) und B
(blauer Hintergrund) sind wählbar.
• Die Schriftarten Basic, Italic und Round sind für die
Frequenzanzeige wählbar.
y [EXIT/SET] zweimal drücken, um das geöffnete
Fens ter zu schließen und den Display-Set-Modus
zu verlassen.
153
METER
TRANSMIT
TUNER
[RF POWER]
RTTY/PSK
besser als 1,5:1
F-1
F-2
F-3
DISP
• Beispiel für Display-Typ B
Display-Schrift: Italic
EXIT/SET
SET
F-6
Haupt-
F-4
EXIT/SET
abstimmknopf
DEF
