2
AUFSTELLUNG UND ANSCHLÜSSE

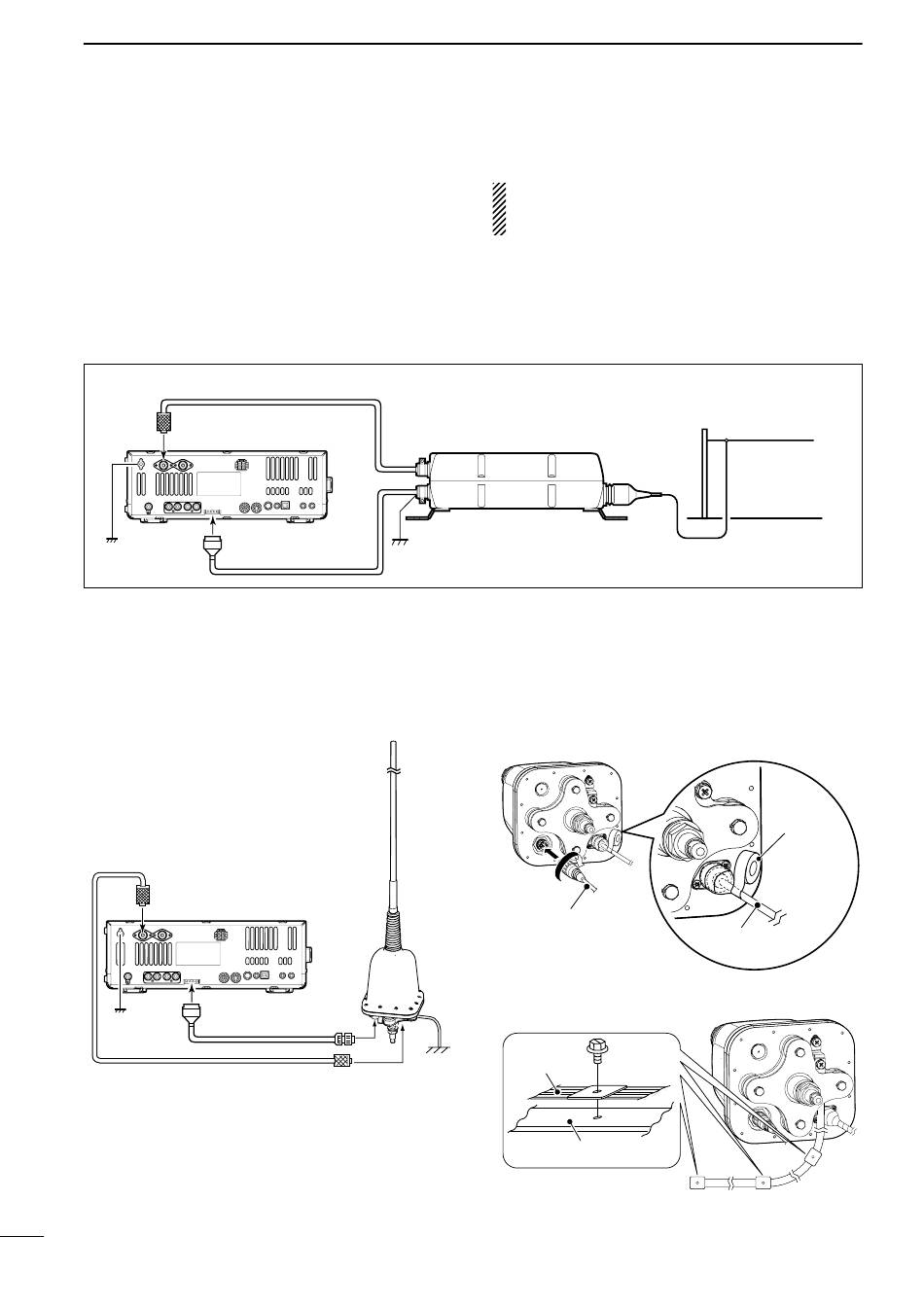

■ Anschluss eines externen Antennentuners
Der automatische Antennentuner AH-4 passt eine an-
geschlossene Antenne automatisch an den IC-7600
an. Gleiches gilt für die automatisch abstimmende An-
tenne AH-740.
D Anschluss eines AH-4
Der optionale AH-4 kann Langdrahtantennen mit einer
Länge von mind. 7 m auf 3,5 MHz und höheren Bän-
dern an den IC-7600 anpassen.
Koaxialkabel (vom AH-4)
[ANT1]
Transceiver
Erde
D Anschluss einer AH-740
Die optionale AH-740 deckt mit ihrem Stabantennen-
element den Frequenzbereich von 2,5 bis 30 MHz ab.
Bei Verwendung eines optionalen NVIS-Kits beginnt
der Frequenzbereich bei 2,2 MHz.
Koaxialkabel (von der AH-740)
[ANT1]
Erde
Das Koaxialkabel zur AH-740 gehört zu Lieferunfang der
Antenne.
Das Steuerkabel OPC-2321 ist optional erhältlich.
21
[TUNER]
Steuerkabel
AH-740
[TUNER]
Steuerkabel
HINWEIS: Vor dem Anschließen eines AH-4 bzw.
einer AH-740 muss der Transceiver ausgeschaltet
werden.
• Siehe S. 121 zur Bedienung.
• Siehe „AH-4 Instruction Manual" zu Details des An-
schlusses und der Installation.
AH-4
Erde
• Siehe S. 121 zur Bedienung.
• Siehe „AH-740 Instruction Manual" zu Details des
Anschlusses und der Installation.
Koaxialkabel und Steuerkabel anschließen
OPC-2321
Erdungskabel
Erdungs-
leitung
Erde
Karosserie bzw. Chassis
Langdraht oder optionale AH-2b
vulkanisie-
rendes,
danach
elektrisches
Isolierband
Koaxialkabel
