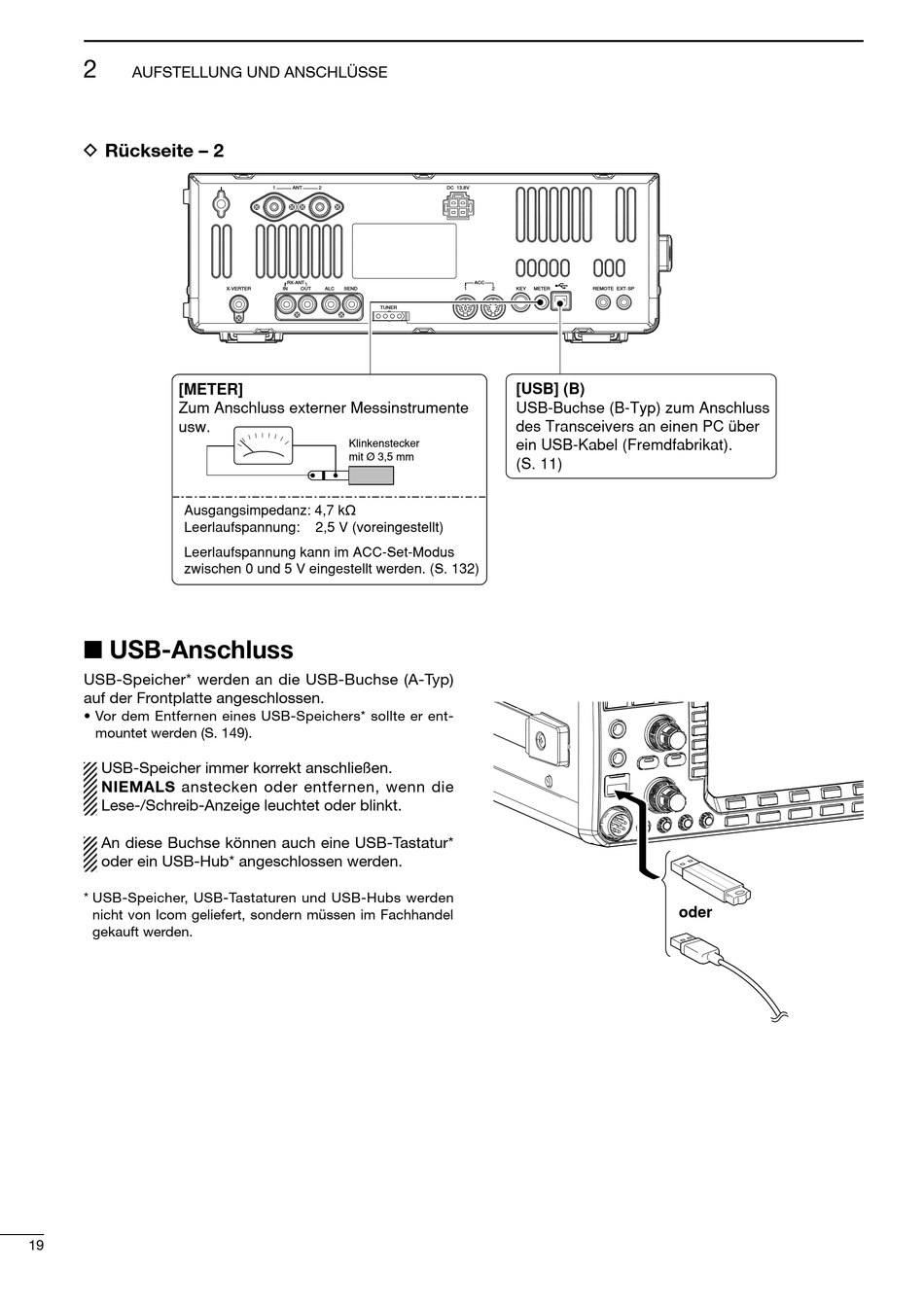

AUFSTELLUNG UND ANSCHLÜSSE
D Rückseite – 2
[METER]
Zum Anschluss externer Messinstrumente
usw.
Ausgangsimpedanz: 4,7 kø
Leerlaufspannung:
Leerlaufspannung kann im ACC-Set-Modus
zwischen 0 und 5 V eingestellt werden. (S. 132)
■ USB-Anschluss
USB-Speicher* werden an die USB-Buchse (A-Typ)
auf der Frontplatte angeschlossen.
• Vor dem Entfernen eines USB-Speichers* sollte er ent-
mountet werden (S. 149).
USB-Speicher immer korrekt anschließen.
NIEMALS anstecken oder entfernen, wenn die
Lese-/Schreib-Anzeige leuchtet oder blinkt.
An diese Buchse können auch eine USB-Tastatur*
oder ein USB-Hub* angeschlossen werden.
* USB-Speicher, USB-Tastaturen und USB-Hubs werden
nicht von Icom geliefert, sondern müssen im Fachhandel
gekauft werden.
19
1
ANT
2
RX-ANT
X-VERTER
IN
OUT
ALC
SEND
TUNER
Klinkenstecker
mit Ø 3,5 mm
2,5 V (voreingestellt)
DC 13.8V
ACC
KEY
REMOTE EXT-SP
1
2
METER
[USB] (B)
USB-Buchse (B-Typ) zum Anschluss
des Transceivers an einen PC über
ein USB-Kabel (Fremdfabrikat).
(S. 11)
