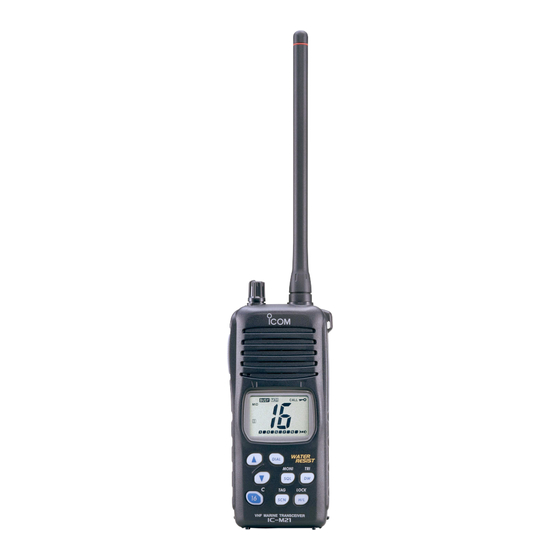

- Seite 1 BEDIENUNGSANLEITUNG UKW-MARINE-HANDFUNKGERÄT iM21...
-
Seite 2: Im Notfall
IM NOTFALL EMPFEHLUNG Wenn Sie Hilfe benötigen, kontaktieren Sie andere Seefunk- SÄUBERN SIE DAS HANDFUNKGERÄT SORGFÄLTIG, stellen oder eine Küstenfunkstelle durch Absetzen eines Not- wenn es mit Salzwasser in Berührung gekommen ist. anrufes auf Kanal 16. Anderenfalls können die Tasten, Schalter und Bedienele- mente durch kristallisierendes Salz unbedienbar werden. -
Seite 3: Vorwort
VORWORT BESONDERHEITEN Wasserdichte Konstruktion Vielen Dank für den Kauf eines Icom-Produkts. Das IC-M21 wurde mit Icoms ausgezeichneter Technologie und handwerk- Damit das Handfunkgerät den außergewöhnlichen Bedin- lichem Können konstruiert und hergestellt. Wenn es entspre- gungen der Seefahrt widerstehen kann, erfüllt das IC-M21 chend dieser Anleitung benutzt und sorgfältig gewartet wird,... -
Seite 4: Sicherheitshinweise
Seite des Handfunkgeräts. Netzsteckdose anschließen. Dadurch können Brandgefahr entstehen und Stromschläge verursacht werden. VORSICHT! Das Gehäuse des IC-M21 ist eine wasser- dichte Konstruktion, die der JIS-Spezifikation Grad 7 ent- RWARNUNG! NIE das Handfunkgerät beim Senden spricht (1 m Tiefe/30 min.). -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS IM NOTFALL ................ i 5 SUCHLAUFBETRIEB ..........11–12 Suchlaufarten ............11 EMPFEHLUNG ..............i Suchlaufkanäle einstellen .......... 12 VORWORT ................ii Suchlauf starten ............12 WICHTIG ................ii EXPLIZITE FESTLEGUNGEN ..........ii 6 SET-MODUS ............13–16 BESONDERHEITEN ............ii SET-Modus programmieren ........ -
Seite 6: Grundregeln
GRUNDREGELN D Vorrang Die Genehmigung (Frequenzzuteilungsurkunde) zum Be- treiben einer Seefunkstelle erteilt die Außenstelle des RegTP • Lesen Sie alle Regeln und Vorschriften betreffend dem Vor- in Hamburg, die zum Betreiben einer Funkstelle des Binnen- rang von Notrufen, und halten Sie eine aktuelle Ausgabe funkdienstes erteilt die Außenstelle des RegTP in Mülheim. -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Frontplatte, Oberseite und Seiten q KANAL-/KANALGRUPPEN-SCHALTER t SENDELEISTUNGS-/VERRIEGELUNGS- [DIAL] TASTE [H/L• LOCK • Einstellung und Wechsel der regulären Be- • Wahl von hoher oder niedriger Sendeleistung triebskanäle. (S. 6) durch kurzzeitiges Drücken. (S. 8) • Wählt abwechselnd bei jedem 1 Sek. langen •... - Seite 8 Bei beschädigtem Dichtring ist die Wasserdichtheit nicht wie unten gezeigt in Pfeilrichtung herausziehen. garantiert. Einsetzen des Akku-Packs bzw. Batteriebehälters: Akku-Pack bzw. Batteriebehälter in das IC-M21 einsetzen und Verriegelungsschraube im Uhrzeigersinn drehen. HINWEIS: HINWEIS: Zum Lösen bzw. Befestigen der Verriegelungs- Beim Einsetzen des Akku-Packs bzw. des Batteriebehälters muss sichergestellt werden, dass sich kein Schmutz am schraube eine kleine Münze oder einen entspre-...
-
Seite 9: Funktionsdisplay
GERÄTEBESCHREIBUNG Funktionsdisplay q SENDEANZEIGE (S. 8) Erscheint beim Senden. w EMPFANGSANZEIGE (S. 8) Erscheint, wenn ein Signal empfangen wird oder der Squelch geöffnet ist. e ANZEIGE FÜR TAG-KANÄLE (S. 12) Zeigt an, dass der betreffende Kanal als Suchlauf-Kanal programmiert wurde. r SUCHLAUF-ANZEIGE (S. - Seite 10 GERÄTEBESCHREIBUNG o ANZEIGE FÜR SUBKANAL !5 SENDELEISTUNGS-ANZEIGE • Anzeige von Kanal 16 beim Prioritätssuchlauf. • „LOW“ erscheint, wenn niedrige Sendeleistung gewählt • Anzeige von Kanal 16 während der 2-Kanal- oder ist. (S. 8) 3Kanal-Wache. (S. 10) • „LOW“ blinkt, wenn wegen erhöhter Temperatur oder zu •...
-
Seite 11: Grundlegender Betrieb
GRUNDLEGENDER BETRIEB Kanäle einstellen D Internationale und ATIS-Kanäle D Kanal 16 Es gibt 54 internationale und Kanäle und 54 Kanäle für den Kanal 16 ist der Notrufkanal. Im Notfall wird die erste Funk- ATIS-Modus. (43 On-Board-Kanäle) verbindung mit einer anderen Station über Kanal 16 herge- stellt. -
Seite 12: Verriegelungsfunktion
GRUNDLEGENDER BETRIEB Verriegelungsfunktion Einstellung der Rauschsperre Diese Funktion verriegelt alle Tasten mit Ausnahme von Das IC-M21 verfügt über eine Rauschsperre, ohne dass es [PTT], [SQL• ] und [H/L• ], um versehentlichen einen gesonderten Regler für die Rauschsperre besitzt. Für MONI LOCK Kanalwechseln oder ungewollten Umschaltvorgängen vor-... -
Seite 13: Empfangen Und Senden
GRUNDLEGENDER BETRIEB y Zu Empfang [PTT]-Taste loslassen. Empfangen und Senden WICHTIG: Um die Verständlichkeit der übertragenen WARNUNG: Senden ohne angeschlossene Antenne Sprache zu erhöhen, halten Sie das Mikrofon 5 bis 10 cm kann das Funkgerät beschädigen. vom Mund entfernt, machen eine kurze Pause nach Be- tätigen der [PTT]-Taste und sprechen mit normaler Laut- q [OFF/VOL]-Knopf im Uhrzeigersinn drehen, um das Funk- stärke ins Mikrofon. -
Seite 14: Anrufkanal Programmieren
GRUNDLEGENDER BETRIEB Anrufkanal programmieren r Mit den [Y]/[Z]-Tasten den ge- Durch Betätigung der Anrufkanal-Taste wird der werksseitig voreingestellte Kanal 9 aufgerufen, es sei denn, Sie haben wünschten Kanal wählen. bereits einen anderen häufig benutzten Kanal der Kanal- gruppe für schnelle Anrufe programmiert. q [DIAL]-Taste 1 Sek. -
Seite 15: 2-/3-Kanal-Wache
2-KANAL-/3-KANAL-WACHE Beschreibung Betrieb q Gewünschten Arbeitskanal einstellen. Die 2-Kanal-Wache dient zur Überwachung von Kanal 16, w [DW• während ein anderer Kanal empfangen wird. Die 3-Kanal- ]-Taste kurz drücken, um die 2-Kanal-Wache zu Wache überwacht zusätzlich noch den Anrufkanal. starten; 1 Sek. lang zum Start der 3-Kanal-Wache. - „DUAL“... -
Seite 16: Suchlaufbetrieb
SUCHLAUFBETRIEB Suchlaufarten Mit dem Suchlauf können Signale innerhalb eines großen Vor dem Suchlauf mehrere Kanäle als TAG-Kanäle program- Frequenzbereichs effektiv gefunden werden. Neben dem mieren. TAG-Kanäle, die den Suchlauf unnötigerweise stoppen Prioritätssuchlauf steht der Normalsuchlauf zur Verfügung. (Kanäle für Digital-Kommunikation), sollten gelöscht werden. HINWEIS: Im SET-Modus Prioritäts- oder Normal-Such- lauf wählen. -
Seite 17: Suchlaufkanäle Einstellen
SUCHLAUFBETRIEB Suchlaufkanäle einstellen Suchlauf starten Für einen möglichst effektiven Suchlauf müssen alle in den Suchlaufart und Suchlaufwiederaufnahme-Timer vorab im Suchlauf einzubeziehenden Kanäle als TAG-Kanal program- SET-Modus einstellen. (S. 13, 14) miert sein. Bei nicht gewünschten Kanälen, die beim Such- q [DIAL]-Taste zur Kanalgruppewahl 1 Sek. lang drücken. lauf übersprungen werden sollen, muss die TAG-Markierung w [SCN•... -
Seite 18: Set-Modus
SET-MODUS SET-Modus programmieren Menüs des SET-Modus D Piepton „bP“ Im SET-Modus lassen sich 11 Funktionen des Funkgeräts ein- Für geräuschlosen Betrieb lässt sich der Piepton ausschal- stellen: Piepton, Suchlaufart, Suchlaufwiederaufnahme-Timer, ten oder als Bestätigungston für das Drücken von Tasten ein- Auto-Suchlauf, Monitor, Beleuchtung, LCD-Kontrast, Batterie- schalten. - Seite 19 SET-MODUS D Suchlaufwiederaufnahme-Timer D Monitor „St“ „Sq“ Der Suchlaufwiederaufnahme-Timer lässt sich aus- oder ein- Die Monitor-Funktion des Funkgeräts hebt die Wirkung der schalten. Ausgeschaltet wird der Suchlauf gestoppt, bis das Rauschsperre vorübergehend auf. Es stehen DRÜCKEN oder empfangene Signal verschwindet; eingeschaltet bewirkt er HALTEN zur Auswahl.
- Seite 20 SET-MODUS D LCD-Kontrast D Selbsttest „LC“ „SC“ Der Kontrast des Displays lässt sich in 4 Stufen einstellen. Die Selbsttestfunktion überprüft das Funkgerät und informiert Sie über gefundene Probleme. Folgende Überprüfungen fin- • 1 (niedriger Kontrast) – 4 (hoher Kontrast); 3 (voreingestellt) den unmittelbar nach dem Einschalten statt.
- Seite 21 SET-MODUS D Spannungsanzeige „bt“ EINSTELLUNGEN IM SET-MODUS Mit dieser Funktion lässt sich die Spannung eines ange- schlossenen Akku-Packs anzeigen. Funktion Anzeige Wählbar • Die Spannung des Akku-Packs wird nach Einschalten des Funk- geräts für 2 Sek. angezeigt. OFF / Auto* / 1 10 Piepton „bP“...
-
Seite 22: Laden Des Akkus
LADEN DES AKKUS Laden des Akkus Warnhinweise Vor der ersten Benutzung des Funkgeräts muss der NiCd- NIEMALS benutzte NiCd-Akkus verbrennen. Die entstehen- Akkumulator vollständig geladen werden, um eine lange Be- den Gase können zu Explosionen führen. triebs- und Lebensdauer zu erreichen. Akkus und Batterien NIEMALS mit Wasser in Verbindung WARNUNG: Um Schäden am Funkgerät zu vermeiden, bringen. -
Seite 23: Einsetzen Von Batterien Ins Batteriebehälter
Typs ein; vermeiden Sie das Mischen von alten und neuen Batterien. BP-224 • Halten Sie die Batteriekontakte sauber, wobei eine wöchentliche Reinigung empfohlen wird. Ladeanzeige Leuchtet grün, wenn BP-224 (mit/ohne IC-M21) eingesetzt ist. Mitgelieferte Schrauben Netzteil (BC-147E; BC-150 nicht bei allen Versionen im... -
Seite 24: Optionale Ladegeräte
6 Akku-Packs, wofür Nachfolgendes er- • AD-103 forderlich ist. • ein Netzteil (versionsabhängig mit BC-119N geliefert) • 6 AD-103 • ein Netzteil BC-124 oder ein Gleichspannungskabel OPC-656 IC-M21 IC-M21 BP-224 BP-224 AD-103 Ladeadapter in jedes Fach Netzteil eingesetzt. -
Seite 25: Mitgeliefertes Zubehör Und Anbauteile
MITGELIEFERTES ZUBEHÖR UND ANBAUTEILE Mitgeliefertes Zubehör Flexible Antenne Folgende Teile finden Sie im Lieferumfang Menge Schließen Sie die flexible An- tenne an den Antennenan- q Flexible Antenne ....... .1 schluss an. - Seite 26 MITGELIEFERTES ZUBEHÖR UND ANBAUTEILE D Drehbarer Gürtelclip Zum Anbringen: q Schieben Sie den Stopper durch die Öse auf der Rückseite e Führen Sie den Stopper in die Aufnahme des Clips ein. des Funkgeräts. w Befestigen Sie den Clip an Ihrem Gürtel. Nachdem das Funkgerät eingerastet ist, kann es um 360°...
- Seite 27 MITGELIEFERTES ZUBEHÖR UND ANBAUTEILE Zum Abnehmen: q Drehen Sie das Funkgerät auf den Kopf und ziehen Sie R R WARNUNG! es nach oben, um es vom Clip zu lösen. HALTEN SIE DAS FUNKGERÄT FEST, WENN SIE ES AM GÜRTELCLIP BEFESTIGEN ODER ABNEHMEN. Falls das Funkgerät versehentlich zu Boden fällt und dabei der Stopper beschädigt wird, ist die sichere Funk- tion des Gürtelclips nicht mehr gewährleistet.
-
Seite 28: Störungssuche
STÖRUNGSSUCHE STÖRUNG MÖGLICHE URSACHE ABHILFE. SEITE • Akku oder Batterien entladen. • Akku-Pack laden oder Batterien wechseln. Funkgerät lässt sich • Schlechter Kontakt zum Akku-Pack. • Anschluss des Akku-Packs prüfen. nicht einschalten. • Rauschsperrenpegel zu hoch. • Rauschsperrenpegel korrigieren. Lautsprecher bleibt •... -
Seite 29: Kanalliste
KANALLISTE • INTERNATIONALE KANÄLE (IM ATIS- ODER DSC-MODUS GLEICH) Frequenz (MHz) Frequenz (MHz) Frequenz (MHz) Frequenz (MHz) Frequenz (MHz) Frequenz (MHz) Senden Empfang Senden Empfang Senden Empfang Senden Empfang Senden Empfang Senden Empfang 156,050 160,650 156,550 156,550 157,050 161,650 156,125 160,725 156,625 156,625... -
Seite 30: Technische Daten Und Zubehör
TECHNISCHE DATEN UND ZUBEHÖR Technische Daten Zubehör • ALLGEMEINES D BATTERIEBEHÄLTER UND AKKU-PACK Frequenzbereich: Senden 156,000–161,450 MHz • BP-223 BATTERIEBEHÄLTER Empfang 156,000–163,425 MHz Batteriebehälter für 6 × AA (R6) Alkaline-Batterien. Modulation: FM (16K0G3E) • BP-224 AKKU PACK Kanalraster: 25 kHz 7,2 V/750-mAh-NiCd-Akku-Pack. - Seite 31 DECLARATION OF CONFORMITY 0560 We Icom Inc. Japan 1-1-32 Kamiminami, Hirano-ku, Osaka 547-0003 Japan Declare on our sole responsibility that this equipment complies with the essential requirements of the Radio and Telecommunications Terminal Equipment Directive, 1999/5/EC, and that any applicable Essential Test Suite measurements have been performed.
- Seite 32 Auf uns können Sie zählen! < Verwendungsland > A-6117H-1EU Gedruckt in Deutschland © 2002 Icom (Europe) GmbH Himmelgeister Straße 100, 40225 Düsseldorf, Germany...
