1

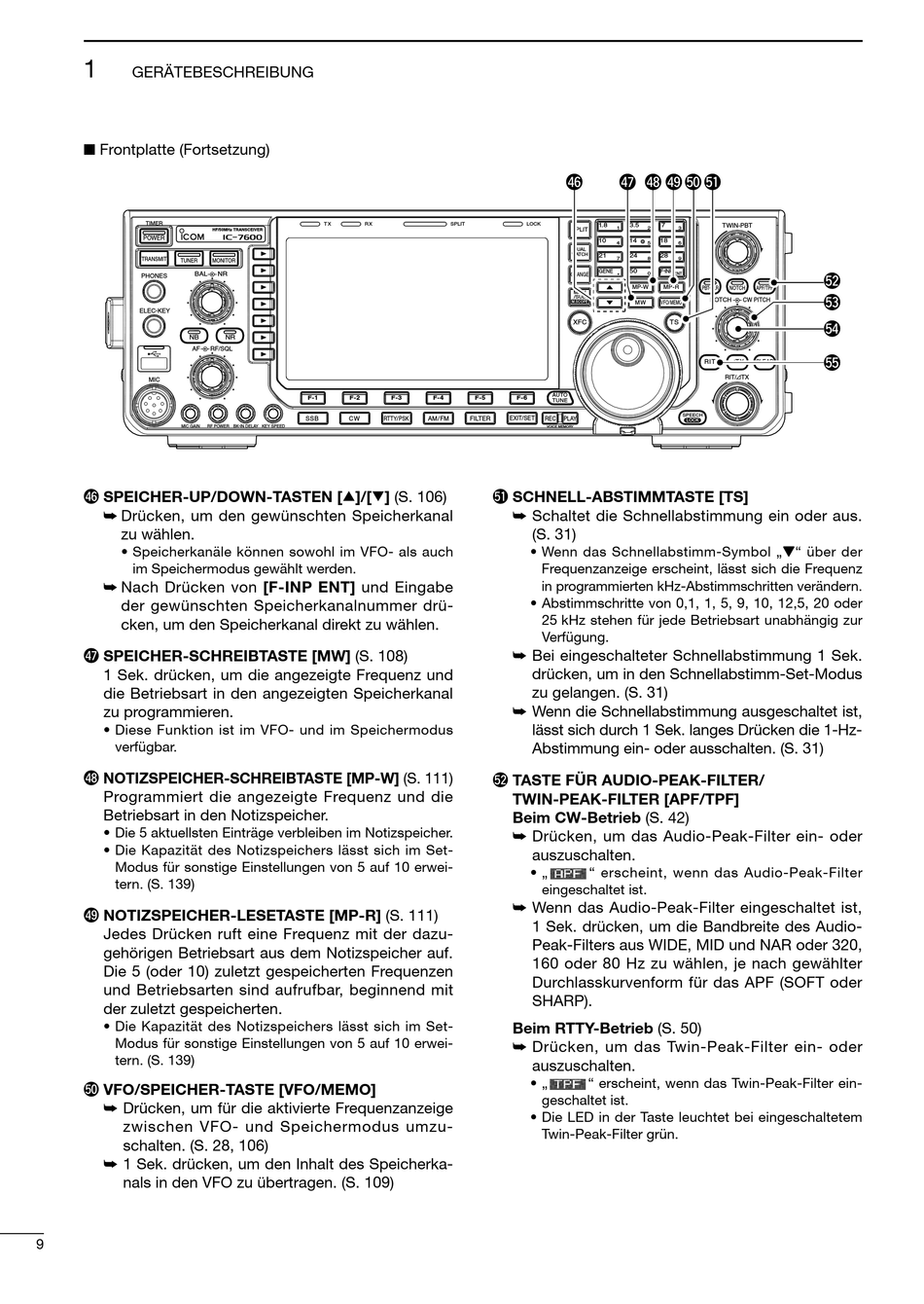

GERÄTEBESCHREIBUNG
■ Frontplatte (Fortsetzung)
TIMER
POWER
TRANSMIT
TUNER
BAL
PHONES
ELEC-KEY
NB
AF
RF/SQL
MIC
MIC GAIN
RF POWER BK-IN DELAY KEY SPEED
$6 SPEICHER-UP/DOWN-TASTEN [∫]/[√] (S. 106)
➥ Drücken, um den gewünschten Speicherkanal
zu wählen.
• Speicherkanäle können sowohl im VFO- als auch
im Speichermodus gewählt werden.
➥ Nach Drücken von [F-INP ENT] und Eingabe
der gewünschten Speicherkanalnummer drü-
cken, um den Speicherkanal direkt zu wählen.
$7 SPEICHER-SCHREIBTASTE [MW] (S. 108)
1 Sek. drücken, um die angezeigte Frequenz und
die Betriebsart in den angezeigten Speicherkanal
zu programmieren.
• Diese Funktion ist im VFO- und im Speichermodus
ver füg bar.
$8 NOTIZSPEICHER-SCHREIBTASTE [MP-W] (S. 111)
Programmiert die angezeigte Frequenz und die
Be triebsart in den Notizspeicher.
• Die 5 aktuellsten Einträge verbleiben im Notizspeicher.
• Die Kapazität des Notizspeichers lässt sich im Set-
Modus für sonstige Einstellungen von 5 auf 10 erwei-
tern. (S. 139)
$9 NOTIZSPEICHER-LESETASTE [MP-R] (S. 111)
Jedes Drücken ruft eine Frequenz mit der dazu-
gehörigen Betriebsart aus dem Notizspeicher auf.
Die 5 (oder 10) zuletzt gespeicherten Frequenzen
und Betriebsarten sind aufrufbar, beginnend mit
der zuletzt gespeicherten.
• Die Kapazität des Notizspeichers lässt sich im Set-
Modus für sonstige Einstellungen von 5 auf 10 erwei-
tern. (S. 139)
%0 VFO/SPEICHER-TASTE [VFO/MEMO]
➥ Drücken, um für die aktivierte Frequenzanzeige
zwischen VFO- und Speichermodus umzu-
schal ten. (S. 28, 106)
➥ 1 Sek. drücken, um den Inhalt des Speicherka-
nals in den VFO zu übertragen. (S. 109)
9
T X
RX
HF/50MHz TRANSCEIVER
MONITOR
NR
NR
F- 1
F- 2
SSB
CW
RTTY/PSK
$6
SPLIT
LOCK
AUTO
F- 3
F- 4
F- 5
F- 6
TUNE
AM/FM
FILTER
EXIT/SET
REC
PLAY
VOICE MEMORY
%1 SCHNELL-ABSTIMMTASTE [TS]
➥ Schaltet die Schnellabstimmung ein oder aus.
(S. 31)
• Wenn das Schnellabstimm-Symbol „Z" über der
Frequenzanzeige erscheint, lässt sich die Frequenz
in programmierten kHz-Abstimmschritten ver än dern.
• Abstimmschritte von 0,1, 1, 5, 9, 10, 12,5, 20 oder
25 kHz stehen für jede Betriebsart unabhängig zur
Verfügung.
➥ Bei eingeschalteter Schnellabstimmung 1 Sek.
drücken, um in den Schnellabstimm-Set-Modus
zu gelangen. (S. 31)
➥ Wenn die Schnellabstimmung ausgeschaltet ist,
lässt sich durch 1 Sek. langes Drücken die 1-Hz-
Abstimmung ein- oder ausschalten. (S. 31)
%2 TASTE FÜR AUDIO-PEAK-FILTER/
TWIN-PEAK-FILTER [APF/TPF]
Beim CW-Betrieb (S. 42)
➥ Drücken, um das Audio-Peak-Filter ein- oder
auszuschalten.
• „
ein ge schaltet ist.
➥ Wenn das Audio-Peak-Filter eingeschaltet ist,
1 Sek. drücken, um die Bandbreite des Audio-
Peak-Filters aus WIDE, MID und NAR oder 320,
160 oder 80 Hz zu wählen, je nach gewählter
Durchlasskurvenform für das APF (SOFT oder
SHARP).
Beim RTTY-Betrieb (S. 50)
➥ Drücken, um das Twin-Peak-Filter ein- oder
aus zuschalten.
• „
ge schaltet ist.
• Die LED in der Taste leuchtet bei eingeschaltetem
Twin-Peak-Filter grün.
$7 $8 $9 %0 %1
1.8
3.5
7
TWIN-PBT
1
2
3
SPLIT
10
14
18
4
5
6
DUAL
WATCH
21
24
28
7
8
9
GENE
50
F-INP
CHANGE
0
ENT
MP-W
MP-R
PBT - CLR
NOTCH
MAIN
/SUB
NOTCH
CW PITCH
M.SCOPE
MW
VFO/MEMO
XFC
TS
RIT
TX
RIT/ TX
SPEECH
LOCK
" erscheint, wenn das Audio-Peak-Filter
" erscheint, wenn das Twin-Peak-Filter ein-
%2
APF/TPF
%3
%4
%5
CLEAR
