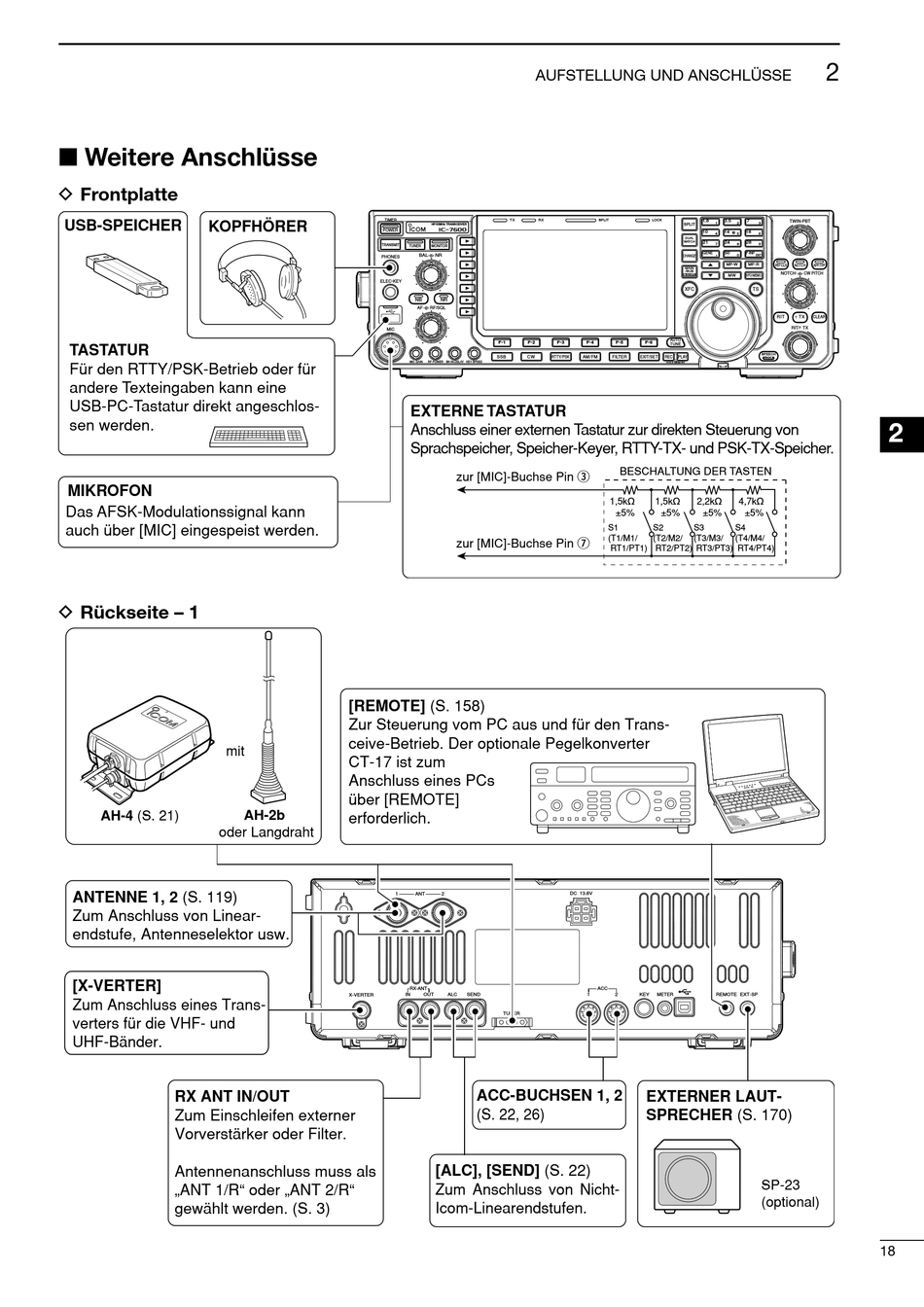

■ Weitere Anschlüsse
D Frontplatte
USB-SPEICHER
KOPFHÖRER
TASTATUR
Für den RTTY/PSK-Betrieb oder für
andere Texteingaben kann eine
USB-PC-Tastatur direkt angeschlos-
sen werden.
MIKROFON
Das AFSK-Modulationssignal kann
auch über [MIC] eingespeist werden.
D Rückseite – 1
mit
AH-4 (S. 21)
oder Langdraht
ANTENNE 1, 2 (S. 119)
Zum Anschluss von Linear-
endstufe, Antenneselektor usw.
[X-VERTER]
Zum Anschluss eines Trans-
verters für die VHF- und
UHF-Bänder.
RX ANT IN/OUT
Zum Einschleifen externer
Vorverstärker oder Filter.
Antennenanschluss muss als
„ANT 1/R" oder „ANT 2/R"
gewählt werden. (S. 3)
TIMER
POWER
TRANSMIT
TUNER
PHONES
ELEC-KEY
NB
AF
MIC
MIC GAIN
EXTERNE TASTATUR
Anschluss einer externen Tastatur zur direkten Steuerung von
Sprachspeicher, Speicher-Keyer, RTTY-TX- und PSK-TX-Speicher.
[REMOTE] (S. 158)
Zur Steuerung vom PC aus und für den Trans-
ceive-Betrieb. Der optionale Pegelkonverter
CT-17 ist zum
Anschluss eines PCs
über [REMOTE]
AH-2b
erforderlich.
1
ANT
RX-ANT
IN
X-VERTER
AUFSTELLUNG UND ANSCHLÜSSE
T X
RX
HF/50MHz TRANSCEIVER
MONITOR
BAL
NR
NR
RF/SQL
F- 1
F- 2
F- 3
F- 4
SSB
CW
RTTY/PSK
AM/FM
RF POWER BK-IN DELAY KEY SPEED
zur [MIC]-Buchse Pin e
zur [MIC]-Buchse Pin u
2
DC 13.8V
OUT
ALC
SEND
1
TUNER
ACC-BUCHSEN 1, 2
(S. 22, 26)
[ALC], [SEND] (S. 22)
Zum Anschluss von Nicht-
Icom-Linearendstufen.
SPLIT
LOCK
1.8
3.5
7
1
2
3
SPLIT
10
14
18
4
5
6
DUAL
WATCH
21
24
28
7
8
9
GENE
50
F-INP
CHANGE
0
ENT
MP-W
MP-R
MAIN
/SUB
M.SCOPE
MW
VFO/MEMO
XFC
TS
AUTO
F- 5
F- 6
TUNE
SPEECH
FILTER
EXIT/SET
REC
PLAY
LOCK
VOICE MEMORY
BESCHALTUNG DER TASTEN
1,5k˘
1,5k˘
2,2k˘
4,7k˘
±5%
±5%
±5%
±5%
S1
S2
S3
S4
(T1/M1/
(T2/M2/
(T3/M3/
(T4/M4/
RT1/PT1)
RT2/PT2)
RT3/PT3)
RT4/PT4)
ACC
2
KEY
METER
REMOTE EXT-SP
EXTERNER LAUT-
SPRECHER (S. 170)
