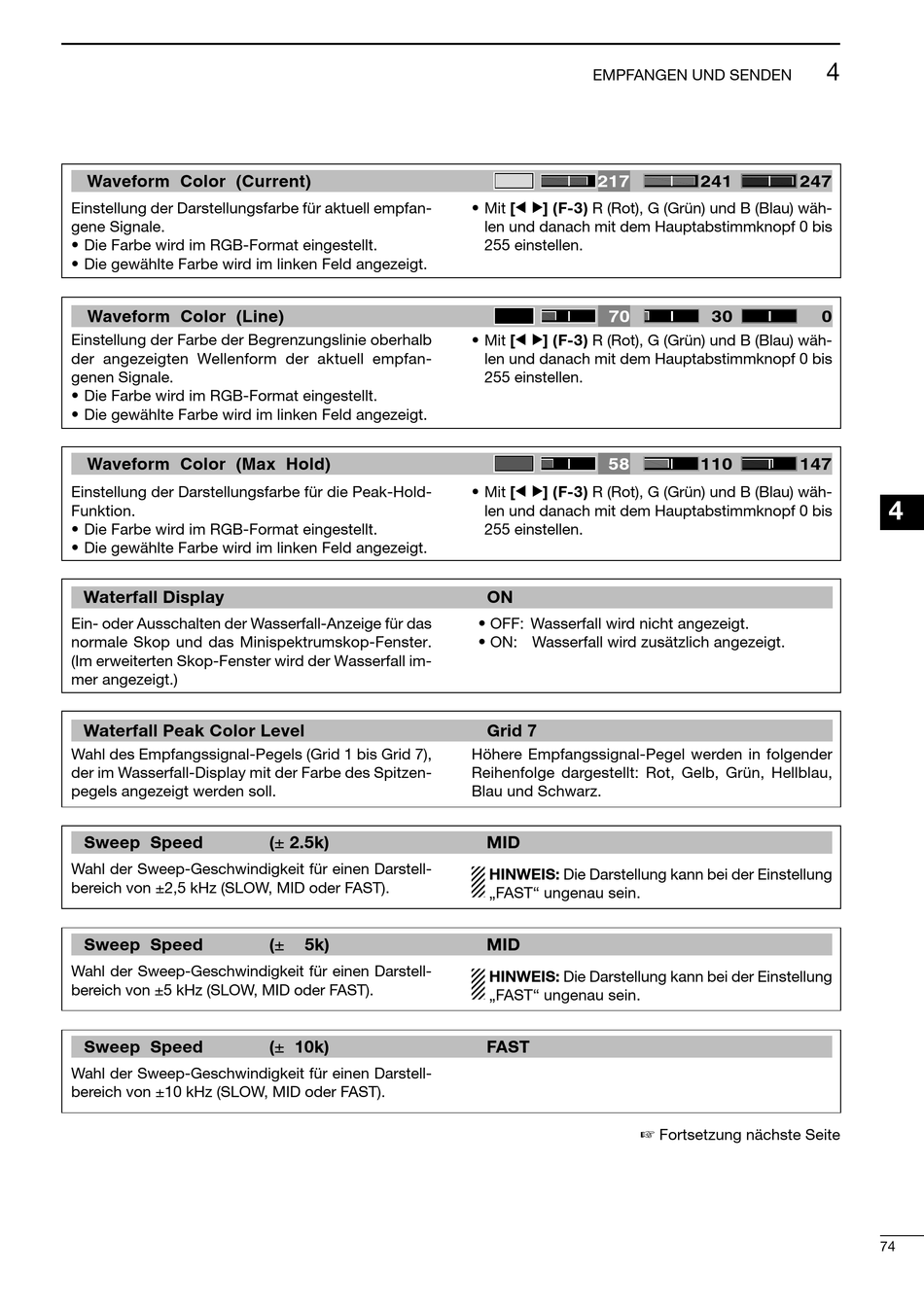

Waveform Color (Current)
Einstellung der Darstellungsfarbe für aktuell emp fan-
gene Signale.
• Die Farbe wird im RGB-Format eingestellt.
• Die gewählte Farbe wird im linken Feld angezeigt.
Waveform Color (Line)
Einstellung der Farbe der Begrenzungslinie oberhalb
der angezeigten Wellenform der aktuell emp fan-
genen Signale.
• Die Farbe wird im RGB-Format eingestellt.
• Die gewählte Farbe wird im linken Feld angezeigt.
Waveform Color (Max Hold)
Einstellung der Darstellungsfarbe für die Peak-Hold-
Funktion.
• Die Farbe wird im RGB-Format eingestellt.
• Die gewählte Farbe wird im linken Feld angezeigt.
Waterfall Display
Ein- oder Ausschalten der Wasserfall-Anzeige für das
normale Skop und das Minispektrumskop-Fenster.
(Im erweiterten Skop-Fenster wird der Wasserfall im-
mer angezeigt.)
Waterfall Peak Color Level
Wahl des Empfangssignal-Pegels (Grid 1 bis Grid 7),
der im Was serfall-Display mit der Farbe des Spitzen-
pegels angezeigt werden soll.
Sweep Speed
Wahl der Sweep-Geschwindigkeit für einen Darstell-
bereich von ±2,5 kHz (SLOW, MID oder FAST).
Sweep Speed
Wahl der Sweep-Geschwindigkeit für einen Darstell-
bereich von ±5 kHz (SLOW, MID oder FAST).
Sweep Speed
Wahl der Sweep-Geschwindigkeit für einen Darstell-
bereich von ±10 kHz (SLOW, MID oder FAST).
(± 2.5k)
(±
5k)
(± 10k)
EMPFANGEN UND SENDEN
217
• Mit [Ω ≈] (F-3) R (Rot), G (Grün) und B (Blau) wäh-
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
70
• Mit [Ω ≈] (F-3) R (Rot), G (Grün) und B (Blau) wäh-
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
58
• Mit [Ω ≈] (F-3) R (Rot), G (Grün) und B (Blau) wäh-
len und danach mit dem Hauptabstimmknopf 0 bis
255 einstellen.
ON
• OFF: Wasserfall wird nicht angezeigt.
• ON: Wasserfall wird zusätzlich angezeigt.
Grid 7
Höhere Empfangssignal-Pegel werden in folgender
Reihenfolge dargestellt: Rot, Gelb, Grün, Hellblau,
Blau und Schwarz.
MID
HINWEIS: Die Darstellung kann bei der Ein stel lung
„FAST" ungenau sein.
MID
HINWEIS: Die Darstellung kann bei der Ein stel lung
„FAST" ungenau sein.
FAST
☞ Fortsetzung nächste Seite
4
241
247
30
0
110
147
4
74
