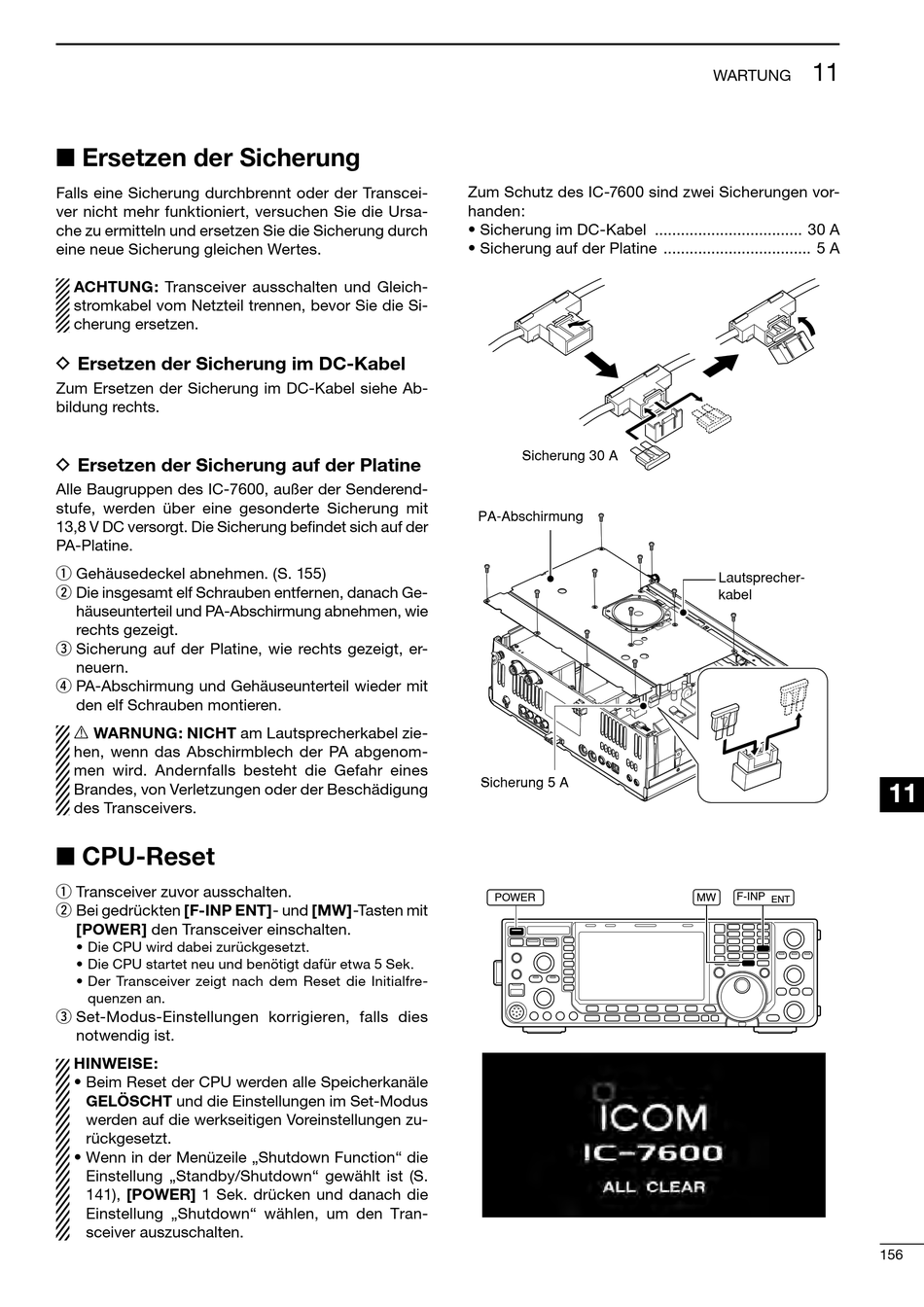

■ Ersetzen der Sicherung
Falls eine Sicherung durchbrennt oder der Transcei-
ver nicht mehr funktioniert, versuchen Sie die Ursa-
che zu ermitteln und ersetzen Sie die Sicherung durch
eine neue Sicherung gleichen Wertes.
ACHTUNG: Transceiver ausschalten und Gleich-
stromkabel vom Netzteil trennen, bevor Sie die Si -
cherung ersetzen.
D Ersetzen der Sicherung im DC-Kabel
Zum Ersetzen der Sicherung im DC-Kabel siehe Ab-
bildung rechts.
D Ersetzen der Sicherung auf der Platine
Alle Baugruppen des IC-7600, außer der Sender end-
stufe, werden über eine gesonderte Sicherung mit
13,8 V DC versorgt. Die Sicherung befindet sich auf der
PA-Platine.
q Gehäusedeckel abnehmen. (S. 155)
w Die insgesamt elf Schrauben entfernen, danach Ge-
häuseunterteil und PA-Abschirmung abnehmen, wie
rechts gezeigt.
e Sicherung auf der Platine, wie rechts gezeigt, er-
neuern.
r PA-Abschirmung und Gehäuseunterteil wieder mit
den elf Schrauben montieren.
R WARNUNG: NICHT am Lautsprecherkabel zie-
hen, wenn das Abschirmblech der PA abgenom-
men wird. Andernfalls besteht die Gefahr eines
Brandes, von Verletzungen oder der Beschädigung
des Transceivers.
■ CPU-Reset
q Transceiver zuvor ausschalten.
w Bei gedrückten [F-INP ENT]- und [MW]-Tasten mit
[POWER] den Transceiver einschalten.
• Die CPU wird dabei zurückgesetzt.
• Die CPU startet neu und benötigt dafür etwa 5 Sek.
• Der Transceiver zeigt nach dem Reset die Initialfre-
quenzen an.
e Set-Modus-Einstellungen korrigieren, falls dies
not wendig ist.
HINWEISE:
• Beim Reset der CPU werden alle Spei cher kanäle
GELÖSCHT und die Einstellungen im Set-Modus
werden auf die werkseitigen Vorein stel lun gen zu-
rückgesetzt.
• Wenn in der Menüzeile „Shutdown Func tion" die
Einstellung „Standby/Shutdown" gewählt ist (S.
141), [POWER] 1 Sek. drücken und danach die
Einstellung „Shutdown" wählen, um den Tran-
sceiver auszuschalten.
Zum Schutz des IC-7600 sind zwei Sicherungen vor-
handen:
• Sicherung im DC-Kabel .................................. 30 A
• Sicherung auf der Platine .................................. 5 A
Sicherung 30 A
PA-Abschirmung
Sicherung 5 A
POWER
11
WARTUNG
Lautsprecher-
kabel
F-INP
MW
ENT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
156
