13

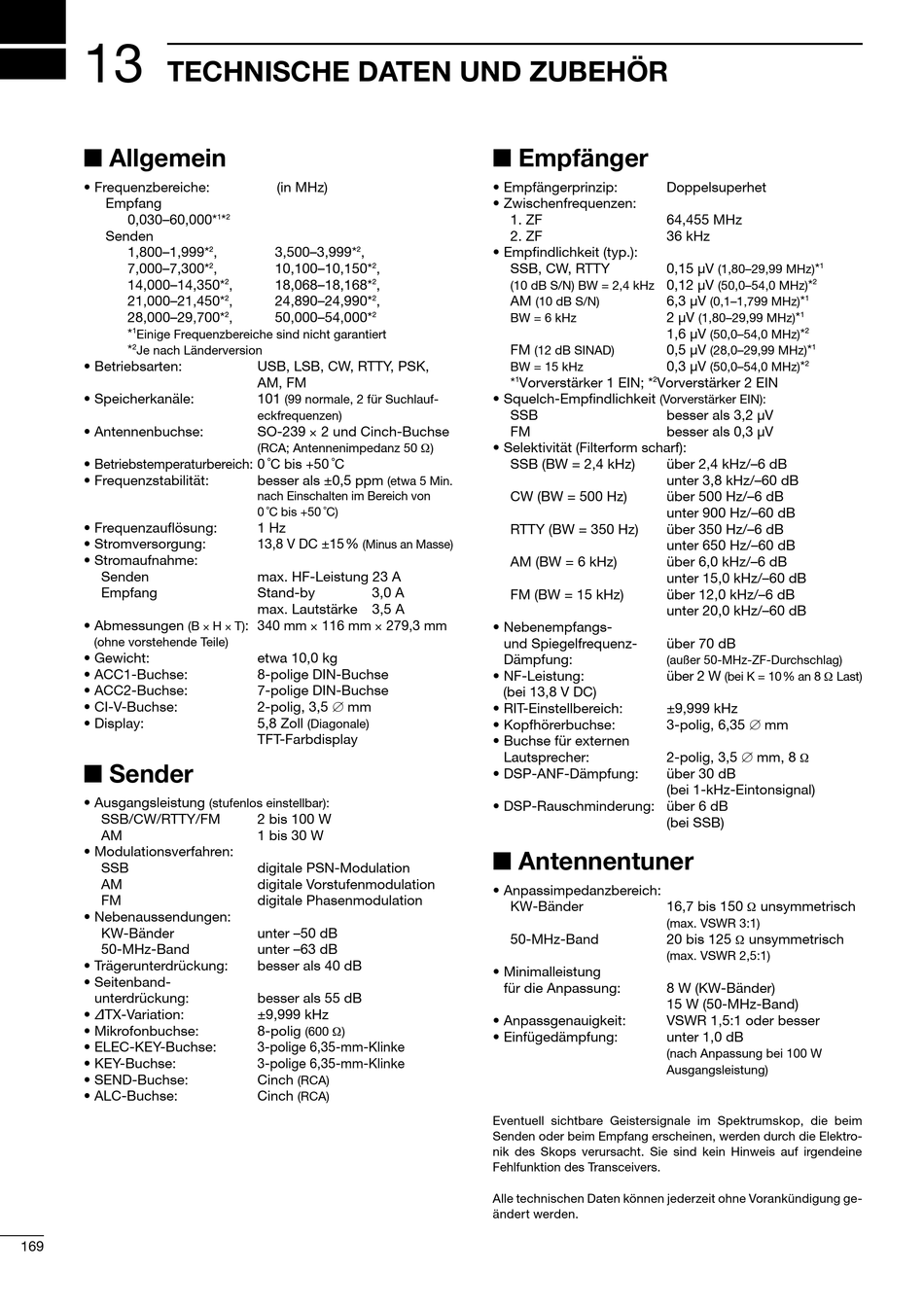

TECHNISCHE DATEN UND ZUBEHÖR
■ Allgemein
• Frequenzbereiche:
Empfang
0,030–60,000*
Senden
1,800–1,999*
7,000–7,300*
14,000–14,350*
21,000–21,450*
28,000–29,700*
*
1
Einige Frequenzbereiche sind nicht garantiert
*
2
Je nach Länderversion
• Betriebsarten:
• Speicherkanäle:
• Antennenbuchse:
• Betriebstemperaturbereich: 0 ˚C bis +50 ˚C
• Frequenzstabilität:
• Frequenzauflösung:
• Stromversorgung:
• Stromaufnahme:
Senden
Empfang
• Abmessungen
(B × H × T)
(ohne vorstehende Teile)
• Gewicht:
• ACC1-Buchse:
• ACC2-Buchse:
• CI-V-Buchse:
• Display:
■ Sender
• Ausgangsleistung
SSB/CW/RTTY/FM
AM
• Modulationsverfahren:
SSB
AM
FM
• Nebenaussendungen:
KW-Bänder
50-MHz-Band
• Trägerunterdrückung:
• Seitenband-
unterdrückung:
• ∂TX-Variation:
• Mikrofonbuchse:
• ELEC-KEY-Buchse:
• KEY-Buchse:
• SEND-Buchse:
• ALC-Buchse:
169
(in MHz)
*
1
2
,
3,500–3,999*
,
2
2
,
10,100–10,150*
,
2
2
,
18,068–18,168*
,
2
2
,
24,890–24,990*
,
2
2
,
50,000–54,000*
2
2
USB, LSB, CW, RTTY, PSK,
AM, FM
101
(99 normale, 2 für Suchlauf-
eckfrequenzen)
SO-239 × 2 und Cinch-Buchse
(RCA; Antennenimpedanz 50 W)
besser als ±0,5 ppm
nach Einschalten im Bereich von
0 ˚C bis +50 ˚C)
1 Hz
13,8 V DC ±15%
(Minus an Masse)
max. HF-Leistung 23 A
Stand-by
3,0 A
max. Lautstärke 3,5 A
: 340 mm × 116 mm × 279,3 mm
etwa 10,0 kg
8-polige DIN-Buchse
7-polige DIN-Buchse
2-polig, 3,5 ∅ mm
5,8 Zoll
(Diagonale)
TFT-Farbdisplay
(stufenlos einstellbar):
2 bis 100 W
1 bis 30 W
digitale PSN-Modulation
digitale Vorstufenmodulation
digitale Phasenmodulation
unter –50 dB
unter –63 dB
besser als 40 dB
besser als 55 dB
±9,999 kHz
8-polig
(600 W)
3-polige 6,35-mm-Klinke
3-polige 6,35-mm-Klinke
Cinch
(RCA)
Cinch
(RCA)
■ Empfänger
• Empfängerprinzip:
• Zwischenfrequenzen:
1. ZF
2. ZF
• Empfindlichkeit (typ.):
SSB, CW, RTTY
(10 dB S/N) BW = 2,4 kHz
AM
(10 dB S/N)
BW = 6 kHz
FM
(12 dB SINAD)
BW = 15 kHz
*
Vorverstärker 1 EIN; *
1
• Squelch-Empfindlichkeit
SSB
FM
• Selektivität (Filterform scharf):
SSB (BW = 2,4 kHz)
(etwa 5 Min.
CW (BW = 500 Hz)
RTTY (BW = 350 Hz)
AM (BW = 6 kHz)
FM (BW = 15 kHz)
• Nebenempfangs-
und Spiegelfrequenz-
Dämpfung:
• NF-Leistung:
(bei 13,8 V DC)
• RIT-Einstellbereich:
• Kopfhörerbuchse:
• Buchse für externen
Lautsprecher:
• DSP-ANF-Dämpfung:
• DSP-Rauschminderung: über 6 dB
■ Antennentuner
• Anpassimpedanzbereich:
KW-Bänder
50-MHz-Band
• Minimalleistung
für die Anpassung:
• Anpassgenauigkeit:
• Einfügedämpfung:
Eventuell sichtbare Geistersignale im Spektrumskop, die beim
Senden oder beim Empfang erscheinen, werden durch die Elektro-
nik des Skops verursacht. Sie sind kein Hinweis auf irgendeine
Fehlfunktion des Transceivers.
Alle technischen Daten können jederzeit ohne Vorankündigung ge-
ändert werden.
Doppelsuperhet
64,455 MHz
36 kHz
0,15 µV
*
(1,80–29,99 MHz)
1
0,12 µV
*
2
(50,0–54,0 MHz)
6,3 µV
*
(0,1–1,799 MHz)
1
2 µV
*
(1,80–29,99 MHz)
1
1,6 µV
*
(50,0–54,0 MHz)
2
0,5 µV
*
1
(28,0–29,99 MHz)
0,3 µV
*
(50,0–54,0 MHz)
2
Vorverstärker 2 EIN
2
(Vorverstärker EIN):
besser als 3,2 µV
besser als 0,3 µV
über 2,4 kHz/–6 dB
unter 3,8 kHz/–60 dB
über 500 Hz/–6 dB
unter 900 Hz/–60 dB
über 350 Hz/–6 dB
unter 650 Hz/–60 dB
über 6,0 kHz/–6 dB
unter 15,0 kHz/–60 dB
über 12,0 kHz/–6 dB
unter 20,0 kHz/–60 dB
über 70 dB
(außer 50-MHz-ZF-Durchschlag)
über 2 W
(bei K = 10% an 8 W Last)
±9,999 kHz
3-polig, 6,35 ∅ mm
2-polig, 3,5 ∅ mm, 8
W
über 30 dB
(bei 1-kHz-Eintonsignal)
(bei SSB)
16,7 bis 150
unsymmetrisch
W
(max. VSWR 3:1)
20 bis 125
unsymmetrisch
W
(max. VSWR 2,5:1)
8 W (KW-Bänder)
15 W (50-MHz-Band)
VSWR 1,5:1 oder besser
unter 1,0 dB
(nach Anpassung bei 100 W
Ausgangsleistung)
