3

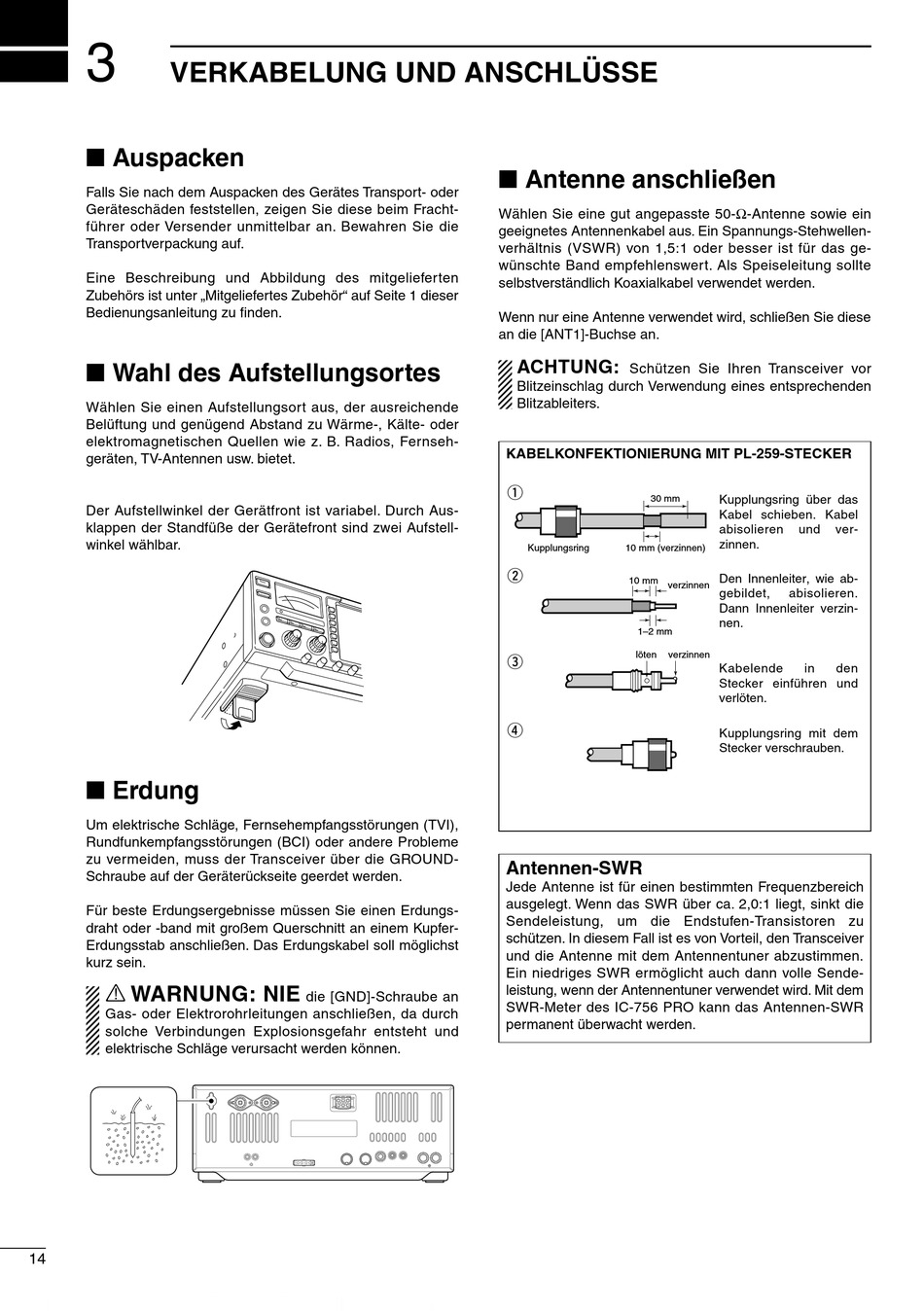

VERKABELUNG UND ANSCHLÜSSE
I Auspacken
Falls Sie nach dem Auspacken des Gerätes Transport- oder
Geräteschäden feststellen, zeigen Sie diese beim Fracht-
führer oder Versender unmittelbar an. Bewahren Sie die
Transportverpackung auf.
Eine Beschreibung und Abbildung des mitgelieferten
Zubehörs ist unter „Mitgeliefertes Zubehör" auf Seite 1 dieser
Bedienungsanleitung zu finden.
I Wahl des Aufstellungsortes
Wählen Sie einen Aufstellungsort aus, der ausreichende
Belüftung und genügend Abstand zu Wärme-, Kälte- oder
elektromagnetischen Quellen wie z. B. Radios, Fernseh-
geräten, TV-Antennen usw. bietet.
Der Aufstellwinkel der Gerätfront ist variabel. Durch Aus-
klappen der Standfüße der Gerätefront sind zwei Aufstell-
winkel wählbar.
I Erdung
Um elektrische Schläge, Fernsehempfangsstörungen (TVI),
Rundfunkempfangsstörungen (BCI) oder andere Probleme
zu vermeiden, muss der Transceiver über die GROUND-
Schraube auf der Geräterückseite geerdet werden.
Für beste Erdungsergebnisse müssen Sie einen Erdungs-
draht oder -band mit großem Querschnitt an einem Kupfer-
Erdungsstab anschließen. Das Erdungskabel soll möglichst
kurz sein.
R WARNUNG: NIE
Gas- oder Elektrorohrleitungen anschließen, da durch
solche Verbindungen Explosionsgefahr entsteht und
elektrische Schläge verursacht werden können.
14
die [GND]-Schraube an
I Antenne anschließen
Wählen Sie eine gut angepasste 50-Ω-Antenne sowie ein
geeignetes Antennenkabel aus. Ein Spannungs-Stehwellen-
verhältnis (VSWR) von 1,5:1 oder besser ist für das ge-
wünschte Band empfehlenswert. Als Speiseleitung sollte
selbstverständlich Koaxialkabel verwendet werden.
Wenn nur eine Antenne verwendet wird, schließen Sie diese
an die [ANT1]-Buchse an.
ACHTUNG:
Schützen Sie Ihren Transceiver vor
Blitzeinschlag durch Verwendung eines entsprechenden
Blitzableiters.
KABELKONFEKTIONIERUNG MIT PL-259-STECKER
q
30 mm
Kupplungsring
10 mm (verzinnen)
w
10 mm
verzinnen
1–2 mm
löten
verzinnen
e
r
Antennen-SWR
Jede Antenne ist für einen bestimmten Frequenzbereich
ausgelegt. Wenn das SWR über ca. 2,0:1 liegt, sinkt die
Sendeleistung, um die Endstufen-Transistoren zu
schützen. In diesem Fall ist es von Vorteil, den Transceiver
und die Antenne mit dem Antennentuner abzustimmen.
Ein niedriges SWR ermöglicht auch dann volle Sende-
leistung, wenn der Antennentuner verwendet wird. Mit dem
SWR-Meter des IC-756 PRO kann das Antennen-SWR
permanent überwacht werden.
Kupplungsring über das
Kabel schieben. Kabel
abisolieren
und
ver-
zinnen.
Den Innenleiter, wie ab-
gebildet,
abisolieren.
Dann Innenleiter verzin-
nen.
Kabelende
in
den
Stecker einführen und
verlöten.
Kupplungsring mit dem
Stecker verschrauben.
