1

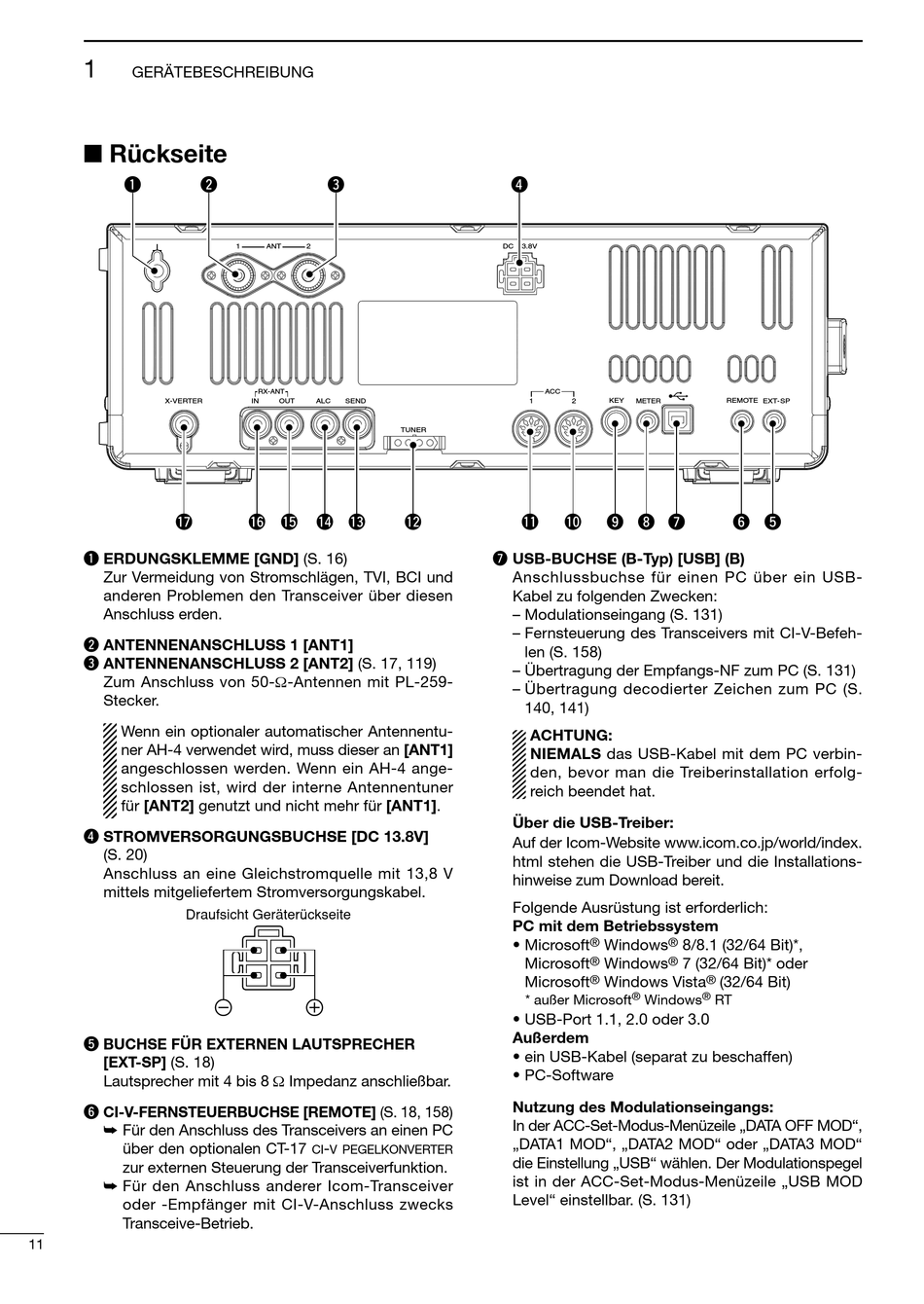

GERÄTEBESCHREIBUNG
■ Rückseite
q
w
X-VERTER
!7
q ERDUNGSKLEMME [GND] (S. 16)
Zur Vermeidung von Stromschlägen, TVI, BCI und
anderen Problemen den Transceiver über diesen
Anschluss erden.
w ANTENNENANSCHLUSS 1 [ANT1]
e ANTENNENANSCHLUSS 2 [ANT2] (S. 17, 119)
Zum Anschluss von 50-W-Antennen mit PL-259-
Stecker.
Wenn ein optionaler automatischer Antennentu-
ner AH-4 verwendet wird, muss dieser an [ANT1]
angeschlossen werden. Wenn ein AH-4 ange-
schlossen ist, wird der interne Antennentuner
für [ANT2] genutzt und nicht mehr für [ANT1].
r STROMVERSORGUNGSBUCHSE [DC 13.8V]
(S. 20)
Anschluss an eine Gleichstromquelle mit 13,8 V
mittels mitgeliefertem Stromversorgungskabel.
Draufsicht Geräterückseite
t BUCHSE FÜR EXTERNEN LAUTSPRECHER
[EXT-SP] (S. 18)
Lautsprecher mit 4 bis 8 W Impedanz anschließbar.
y CI-V-FERNSTEUERBUCHSE [REMOTE] (S. 18, 158)
➥ Für den Anschluss des Transceivers an einen PC
über den optionalen CT-17
zur externen Steuerung der Transceiverfunktion.
➥ Für den Anschluss anderer Icom-Transceiver
oder -Empfänger mit CI-V-Anschluss zwecks
Transceive-Betrieb.
11
e
1
ANT
2
RX-ANT
IN
OUT
ALC
SEND
TUNER
!6 !5
!4 !3
!2
-
ci
v pegelkonverter
r
DC 13.8V
ACC
KEY
1
2
METER
!1
!0
o
i u
u USB-BUCHSE (B-Typ) [USB] (B)
Anschlussbuchse für einen PC über ein USB-
Kabel zu folgenden Zwecken:
– Modulationseingang (S. 131)
– Fernsteuerung des Transceivers mit CI-V-Befeh-
len (S. 158)
– Übertragung der Empfangs-NF zum PC (S. 131)
– Übertragung decodierter Zeichen zum PC (S.
140, 141)
ACHTUNG:
NIEMALS das USB-Kabel mit dem PC verbin-
den, be vor man die Treiber installation erfolg-
reich beendet hat.
Über die USB-Treiber:
Auf der Icom-Website www.icom.co.jp/world/index.
html stehen die USB-Treiber und die Installations-
hinweise zum Download bereit.
Folgende Ausrüstung ist erforderlich:
PC mit dem Betriebssystem
• Microsoft
®
Windows
•
Microsoft
®
Windows
•
Microsoft
®
Windows Vista
®
* außer Microsoft
Windows
• USB-Port 1.1, 2.0 oder 3.0
Außerdem
• ein USB-Kabel (separat zu beschaffen)
• PC-Software
Nutzung des Modulationseingangs:
In der ACC-Set-Modus-Menüzeile „DATA OFF MOD",
„DATA1 MOD", „DATA2 MOD" oder „DATA3 MOD"
die Einstellung „USB" wählen. Der Modulationspe gel
ist in der ACC-Set-Modus-Menüzeile „USB MOD
Level" einstellbar. (S. 131)
REMOTE EXT-SP
y
t
®
8/8.1 (32/64 Bit)*,
®
7 (32/64 Bit)* oder
®
(32/64 Bit)
®
RT
