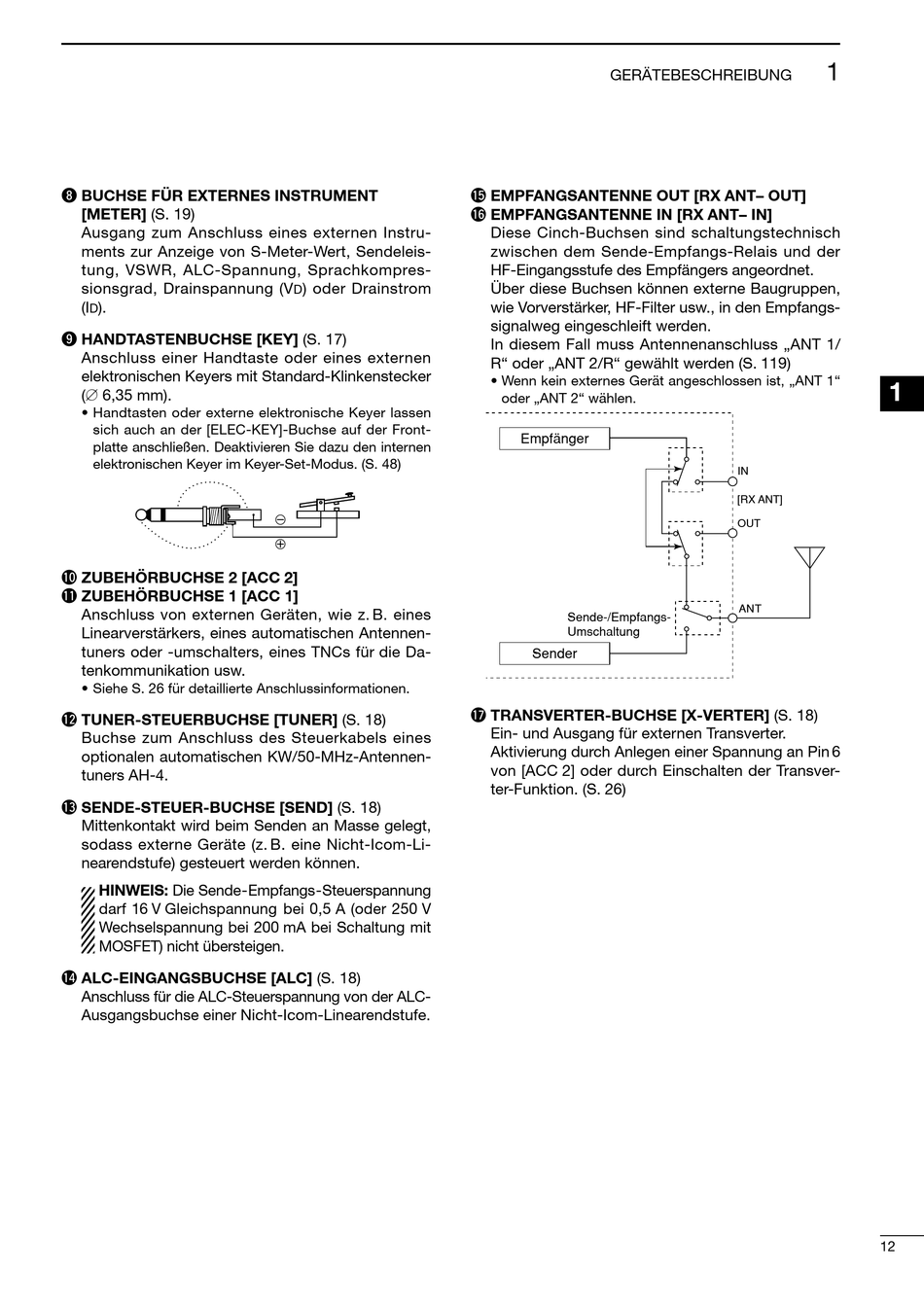

i BUCHSE FÜR EXTERNES INSTRUMENT
[METER] (S. 19)
Ausgang zum Anschluss eines externen Instru-
ments zur Anzeige von S-Meter-Wert, Sen de leis-
tung, VSWR, ALC-Spannung, Sprach kom pres-
sions grad, Drainspannung (V
(I
).
d
o HANDTASTENBUCHSE [KEY] (S. 17)
Anschluss einer Handtaste oder eines externen
elektronischen Keyers mit Standard-Klinkenstecker
(∅ 6,35 mm).
• Handtasten oder externe elektronische Keyer lassen
sich auch an der [ELEC-KEY]-Buchse auf der Front-
platte anschließen. Deaktivieren Sie dazu den internen
elektronischen Keyer im Keyer-Set-Modus. (S. 48)
!0 ZUBEHÖRBUCHSE 2 [ACC 2]
!1 ZUBEHÖRBUCHSE 1 [ACC 1]
Anschluss von externen Geräten, wie z. B. eines
Linearverstärkers, eines automatischen Anten nen-
tuners oder -umschalters, eines TNCs für die Da-
ten kommunikation usw.
• Siehe S. 26 für detaillierte Anschlussinformationen.
!2 TUNER-STEUERBUCHSE [TUNER] (S. 18)
Buchse zum Anschluss des Steuerkabels eines
optionalen automatischen KW/50-MHz-Antennen-
tuners AH-4.
!3 SENDE-STEUER-BUCHSE [SEND] (S. 18)
Mittenkontakt wird beim Senden an Masse ge legt,
sodass externe Geräte (z. B. eine Nicht-Icom-Li-
near endstufe) gesteuert werden kön nen.
HINWEIS: Die Sende-Empfangs-Steuerspan nung
darf 16 V Gleichspannung bei 0,5 A (oder 250 V
Wechselspannung bei 200 mA bei Schal tung mit
MOSFET) nicht übersteigen.
!4 ALC-EINGANGSBUCHSE [ALC] (S. 18)
Anschluss für die ALC-Steuerspannung von der ALC-
Ausgangsbuchse einer Nicht-Icom-Linearend stufe.
) oder Drainstrom
d
_
+
GERÄTEBESCHREIBUNG
!5 EMPFANGSANTENNE OUT [RX ANT– OUT]
!6 EMPFANGSANTENNE IN [RX ANT– IN]
Diese Cinch-Buchsen sind schaltungstechnisch
zwi schen dem Sende-Empfangs-Relais und der
HF-Eingangsstufe des Empfängers angeordnet.
Über diese Buchsen können externe Baugruppen,
wie Vorverstär ker, HF-Filter usw., in den Empfangs -
signalweg eingeschleift werden.
In diesem Fall muss Antennenanschluss „ANT 1/
R" oder „ANT 2/R" gewählt werden (S. 119)
• Wenn kein externes Gerät angeschlossen ist, „ANT 1"
oder „ANT 2" wählen.
Empfänger
Sende-/Empfangs-
Umschaltung
Sender
!7 TRANSVERTER-BUCHSE [X-VERTER] (S. 18)
Ein- und Ausgang für externen Transverter.
Aktivierung durch Anlegen einer Spannung an Pin 6
von [ACC 2] oder durch Einschalten der Trans ver-
ter-Funktion. (S. 26)
