1
AKKUPACK LADEN

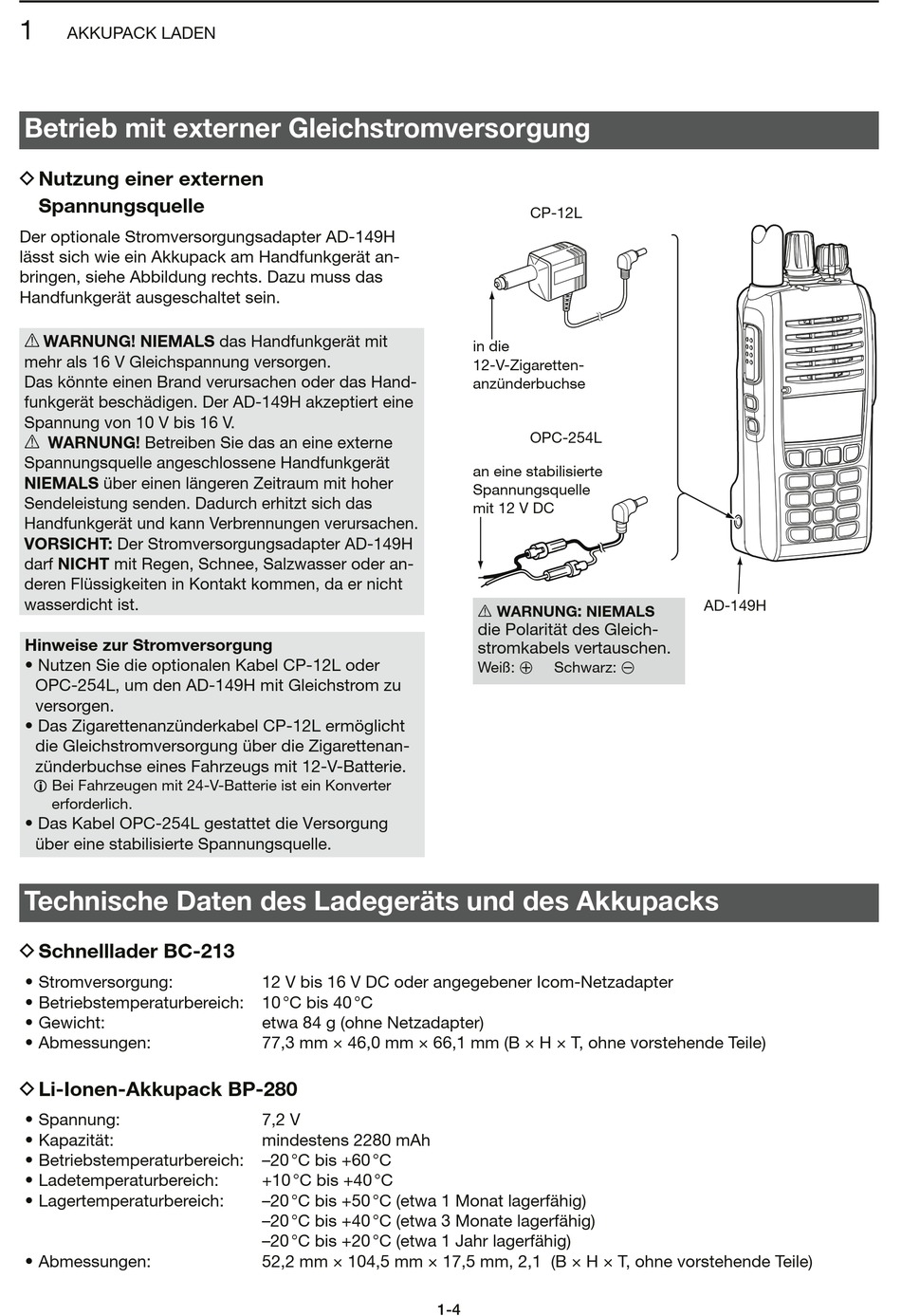

Betrieb mit externer Gleichstromversorgung
D Nutzung einer externen
Spannungsquelle
Der optionale Stromversorgungsadapter AD-149H
lässt sich wie ein Akkupack am Handfunkgerät an-
bringen, siehe Abbildung rechts. Dazu muss das
Handfunkgerät ausgeschaltet sein.
R WARNUNG! NIEMALS das Handfunkgerät mit
mehr als 16 V Gleichspannung versorgen.
Das könnte einen Brand verursachen oder das Hand-
funkgerät beschädigen. Der AD-149H akzeptiert eine
Spannung von 10 V bis 16 V.
R WARNUNG! Betreiben Sie das an eine externe
Spannungsquelle angeschlossene Handfunkgerät
NIEMALS über einen längeren Zeitraum mit hoher
Sendeleistung senden. Dadurch erhitzt sich das
Handfunkgerät und kann Verbrennungen verursachen.
VORSICHT: Der Stromversorgungsadapter AD-149H
darf NICHT mit Regen, Schnee, Salzwasser oder an-
deren Flüssigkeiten in Kontakt kommen, da er nicht
wasserdicht ist.
Hinweise zur Stromversorgung
• Nutzen Sie die optionalen Kabel CP-12L oder
OPC-254L, um den AD-149H mit Gleichstrom zu
versorgen.
• Das Zigarettenanzünderkabel CP-12L ermöglicht
die Gleichstromversorgung über die Zigarettenan-
zünderbuchse eines Fahrzeugs mit 12-V-Batterie.
L Bei Fahrzeugen mit 24-V-Batterie ist ein Konverter
erforderlich.
• Das Kabel OPC-254L gestattet die Versorgung
über eine stabilisierte Spannungsquelle.
Technische Daten des Ladegeräts und des Akkupacks
D Schnelllader BC-213
• Stromversorgung:
• Betriebstemperaturbereich:
• Gewicht:
• Abmessungen:
D Li-Ionen-Akkupack BP-280
• Spannung:
• Kapazität:
• Betriebstemperaturbereich:
• Ladetemperaturbereich:
• Lagertemperaturbereich:
• Abmessungen:
12 V bis 16 V DC oder angegebener Icom-Netzadapter
10 °C bis 40 °C
etwa 84 g (ohne Netzadapter)
77,3 mm × 46,0 mm × 66,1 mm (B × H × T, ohne vorstehende Teile)
7,2 V
mindestens 2280 mAh
–20 °C bis +60 °C
+10 °C bis +40 °C
–20 °C bis +50 °C (etwa 1 Monat lagerfähig)
–20 °C bis +40 °C (etwa 3 Monate lagerfähig)
–20 °C bis +20 °C (etwa 1 Jahr lagerfähig)
52,2 mm × 104,5 mm × 17,5 mm, 2,1 (B × H × T, ohne vorstehende Teile)
CP-12L
in die
12-V-Zigaretten-
anzünderbuchse
OPC-254L
an eine stabilisierte
Spannungsquelle
mit 12 V DC
:
R WARNUNG
NIEMALS
die Polarität des Gleich-
stromkabels vertauschen.
Weiß: +
Schwarz: _
1-4
AD-149H
