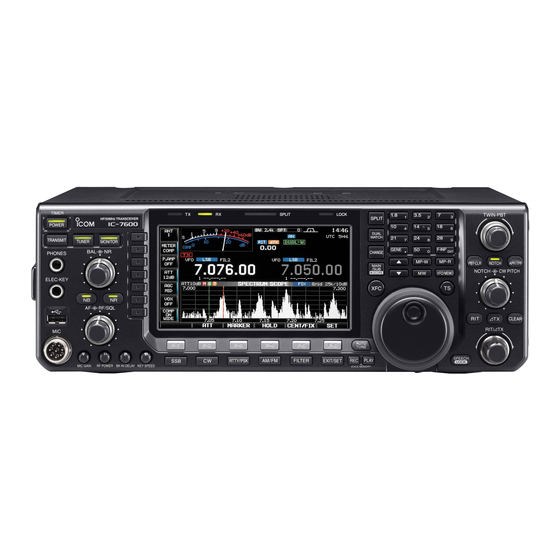

Icom IC-7600 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Icom Anleitungen
  4. Radios
  5. IC-7600
  6. Bedienungsanleitung
Icom IC-7600 Bedienungsanleitung

Icom IC-7600 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
KW/50-MHz-TRANSCEIVER
i7600

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Icom IC-7600

Inhaltszusammenfassung für Icom IC-7600

  • Seite 1 BEDIENUNGSANLEITUNG KW/50-MHz-TRANSCEIVER i7600...
