11

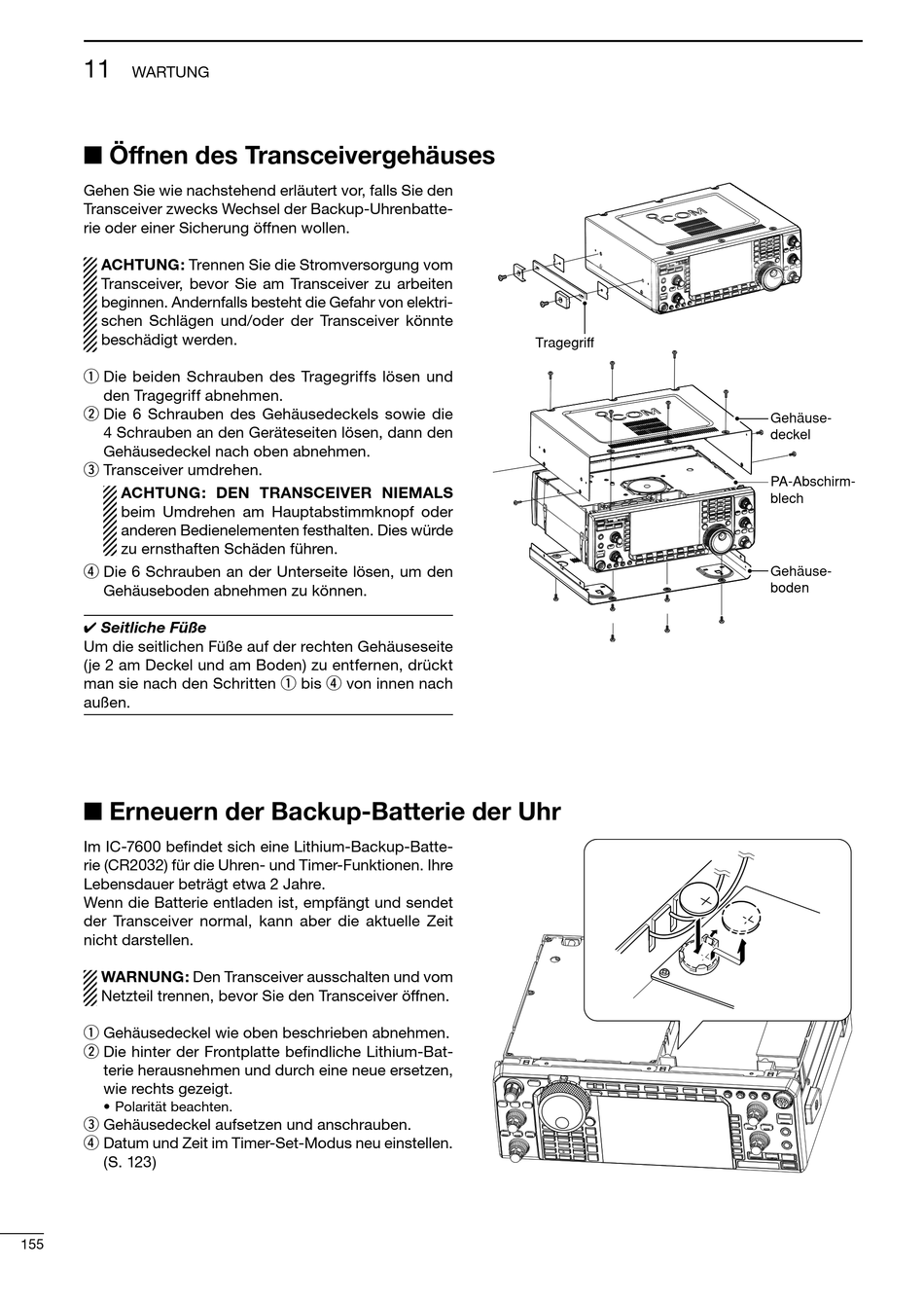

WARTUNG
■ Öffnen des Transceivergehäuses
Gehen Sie wie nachstehend erläutert vor, falls Sie den
Transceiver zwecks Wechsel der Backup-Uhren bat te-
rie oder einer Sicherung öffnen wollen.
ACHTUNG: Trennen Sie die Stromversorgung vom
Transceiver, bevor Sie am Transceiver zu arbeiten
beginnen. Andernfalls besteht die Gefahr von elek tri-
schen Schlägen und/oder der Transceiver könnte
beschädigt werden.
q Die beiden Schrauben des Tragegriffs lösen und
den Tragegriff abnehmen.
w Die 6 Schrauben des Gehäusedeckels sowie die
4 Schrauben an den Geräteseiten lösen, dann den
Ge häusedeckel nach oben abnehmen.
e Transceiver umdrehen.
ACHTUNG: DEN TRANSCEIVER NIEMALS
beim Umdrehen am Hauptabstimmknopf oder
an deren Bedienelementen festhalten. Dies würde
zu ernsthaften Schäden führen.
r Die 6 Schrauben an der Unterseite lösen, um den
Gehäuse boden abnehmen zu können.
✔ Seitliche Füße
Um die seitlichen Füße auf der rechten Gehäuseseite
(je 2 am Deckel und am Boden) zu entfernen, drückt
man sie nach den Schritten q bis r von innen nach
außen.
■ Erneuern der Backup-Batterie der Uhr
Im IC-7600 befindet sich eine Lithium-Backup-Batte-
rie (CR2032) für die Uhren- und Timer-Funktionen. Ihre
Le bensdauer beträgt etwa 2 Jahre.
Wenn die Batterie entladen ist, empfängt und sendet
der Transceiver normal, kann aber die aktuelle Zeit
nicht darstellen.
WARNUNG: Den Transceiver ausschalten und vom
Netzteil trennen, bevor Sie den Transceiver öffnen.
q Gehäusedeckel wie oben beschrieben abnehmen.
w Die hinter der Frontplatte befindliche Lithium-Bat-
te rie herausnehmen und durch eine neue er setzen,
wie rechts gezeigt.
• Polarität beachten.
e Gehäusedeckel aufsetzen und anschrauben.
r Datum und Zeit im Timer-Set-Modus neu einstellen.
(S. 123)
155
Tragegriff
Gehäuse-
deckel
PA-Abschirm-
blech
Gehäuse-
boden
