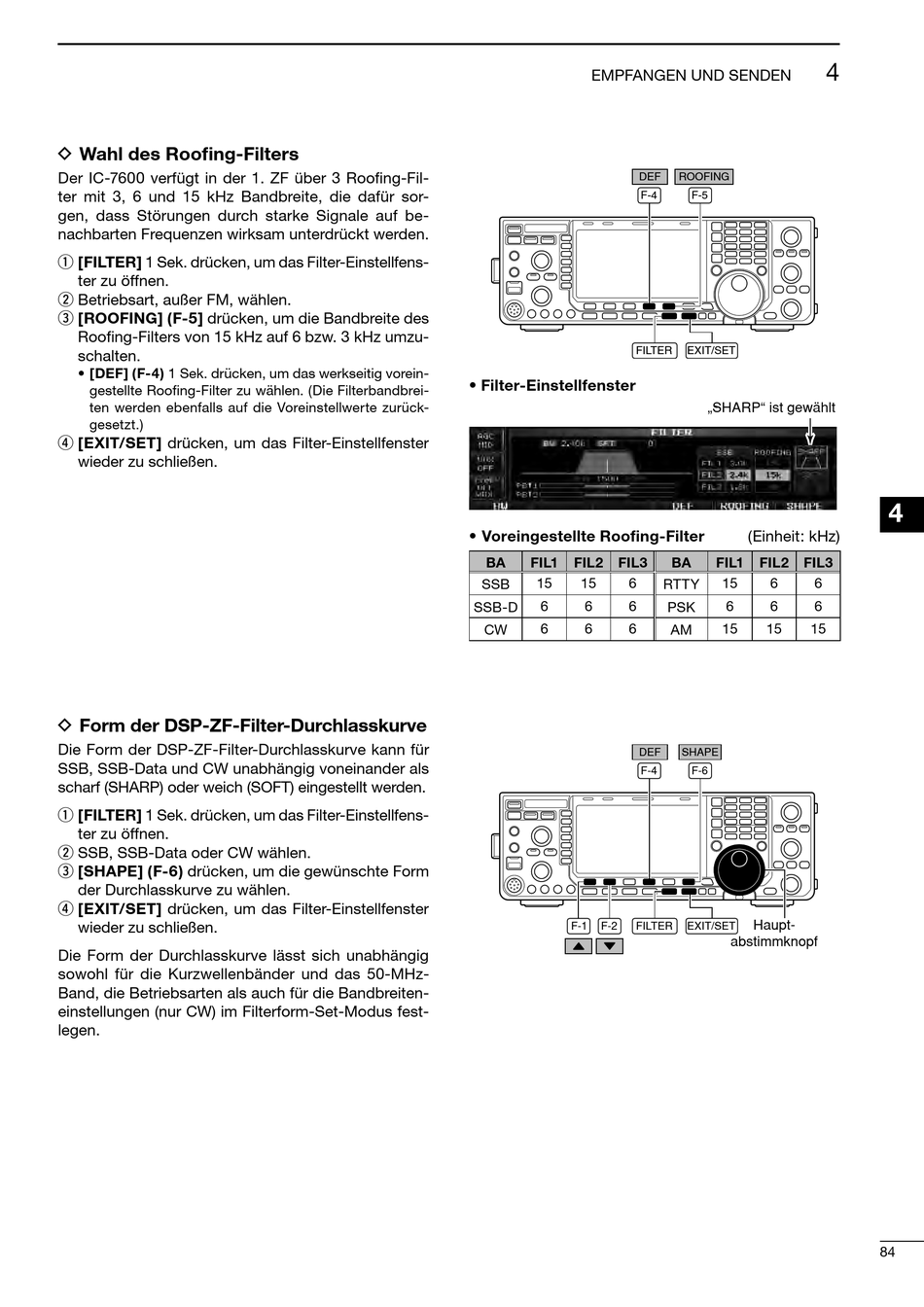

D Wahl des Roofing-Filters
Der IC-7600 verfügt in der 1. ZF über 3 Roofing-Fil -
ter mit 3, 6 und 15 kHz Bandbreite, die dafür sor-
gen, dass Störungen durch starke Signale auf be -
nach barten Frequenzen wirksam unterdrückt werden.
q [FILTER] 1 Sek. drücken, um das Filter-Einstell fens -
ter zu öffnen.
w Betriebsart, außer FM, wählen.
e [ROOFING] (F-5] drücken, um die Bandbreite des
Roo fing-Filters von 15 kHz auf 6 bzw. 3 kHz umzu-
schalten.
• [DEF] (F-4) 1 Sek. drücken, um das werkseitig vorein -
gestell te Roofing-Filter zu wählen. (Die Filterbandbrei-
ten werden ebenfalls auf die Voreinstellwerte zurück-
gesetzt.)
r [EXIT/SET] drücken, um das Filter-Einstellfenster
wie der zu schließen.
D Form der DSP-ZF-Filter-Durchlasskurve
Die Form der DSP-ZF-Filter-Durchlasskurve kann für
SSB, SSB-Data und CW unabhängig voneinander als
scharf (SHARP) oder weich (SOFT) eingestellt werden.
q [FILTER] 1 Sek. drücken, um das Filter-Einstell fens-
ter zu öffnen.
w SSB, SSB-Data oder CW wählen.
e [SHAPE] (F-6) drücken, um die gewünschte Form
der Durchlasskurve zu wählen.
r [EXIT/SET] drücken, um das Filter-Einstellfenster
wieder zu schließen.
Die Form der Durchlasskurve lässt sich unabhängig
sowohl für die Kurzwellenbänder und das 50-MHz-
Band, die Betriebsarten als auch für die Bandbreiten-
einstellungen (nur CW) im Filterform-Set-Modus fest-
legen.
EMPFANGEN UND SENDEN
DEF
F-4
FILTER
• Filter-Einstellfenster
• Voreingestellte Roofing-Filter
BA
FIL1
FIL2
FIL3
15
15
6
SSB
6
6
6
SSB-D
6
6
6
CW
DEF
F-4
F-1
F-2
FILTER
4
ROOFING
F-5
EXIT/SET
„SHARP" ist gewählt
(Einheit: kHz)
BA
FIL1
FIL2
FIL3
15
6
6
RTTY
6
6
6
PSK
15
15
15
AM
SHAPE
F-6
Haupt-
EXIT/SET
abstimmknopf
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
