Reequipar las placas de opciones

11 Reequipar las placas de opciones
11.1

Montaje de placas de opciones

¡PELIGRO!
El montaje y desmontaje de las placas de opciones solamente debe ser
realizado por personal especializado. Deberán tenerse en cuenta las
prescripciones específicas del país para garantizar la seguridad eléctrica.

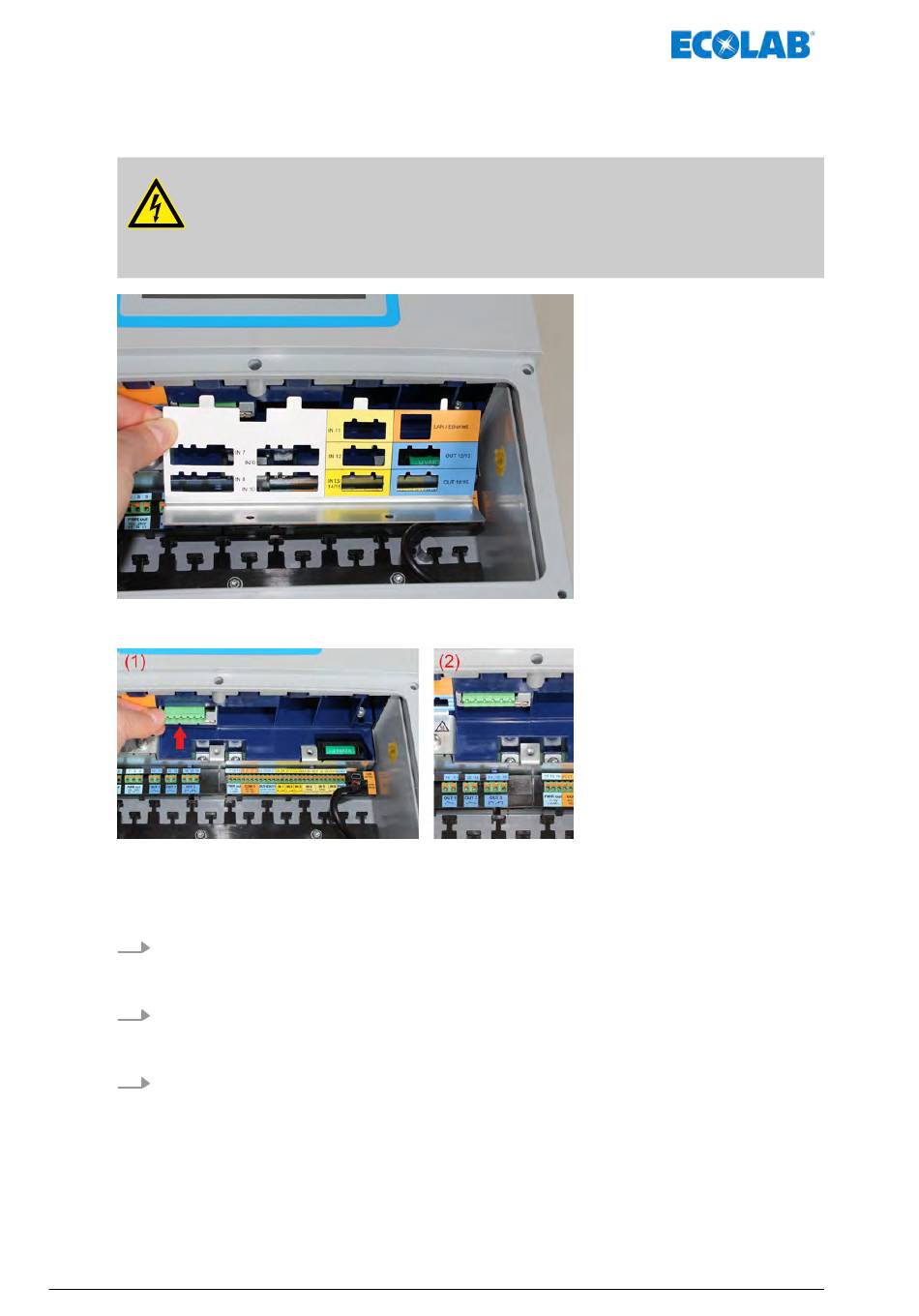

Fig. 91: Desmontaje de la chapa de recubrimiento
Fig. 92: Insertar la placa de opciones
Los pasos siguientes explican de manera detallada el modo de proceder para el
reequipamiento de las placas de opciones:
1. Antes de que modifique o amplíe el armado de las placas de opciones por medio del
reequipamiento, realice la prueba de balance energético.
Ä Capítulo 11.2 «Balance energético» en la página 200.
Véase
2. Separe el dispositivo en todos los polos de la alimentación de tensión (red de
alimentación de tensión, alimentaciones externas de circuitos de relé/circuitos de
relé de semiconductores, etc.).
3. Identifique el grupo constructivo basándose en el número de pieza pegado en el
embalaje y en la tabla de accesorios.
Véase Ä Capítulo 5.2 «Referencias para el pedido» en la página 39.
Seleccione una ranura de inserción apropiada para la placa de opciones basándose
en el diagrama de bloques.
Ä Capítulo 4.4 «Diagrama de bloques» en la página 32.
Véase
417102269 Rev. 2-08.2020 198
