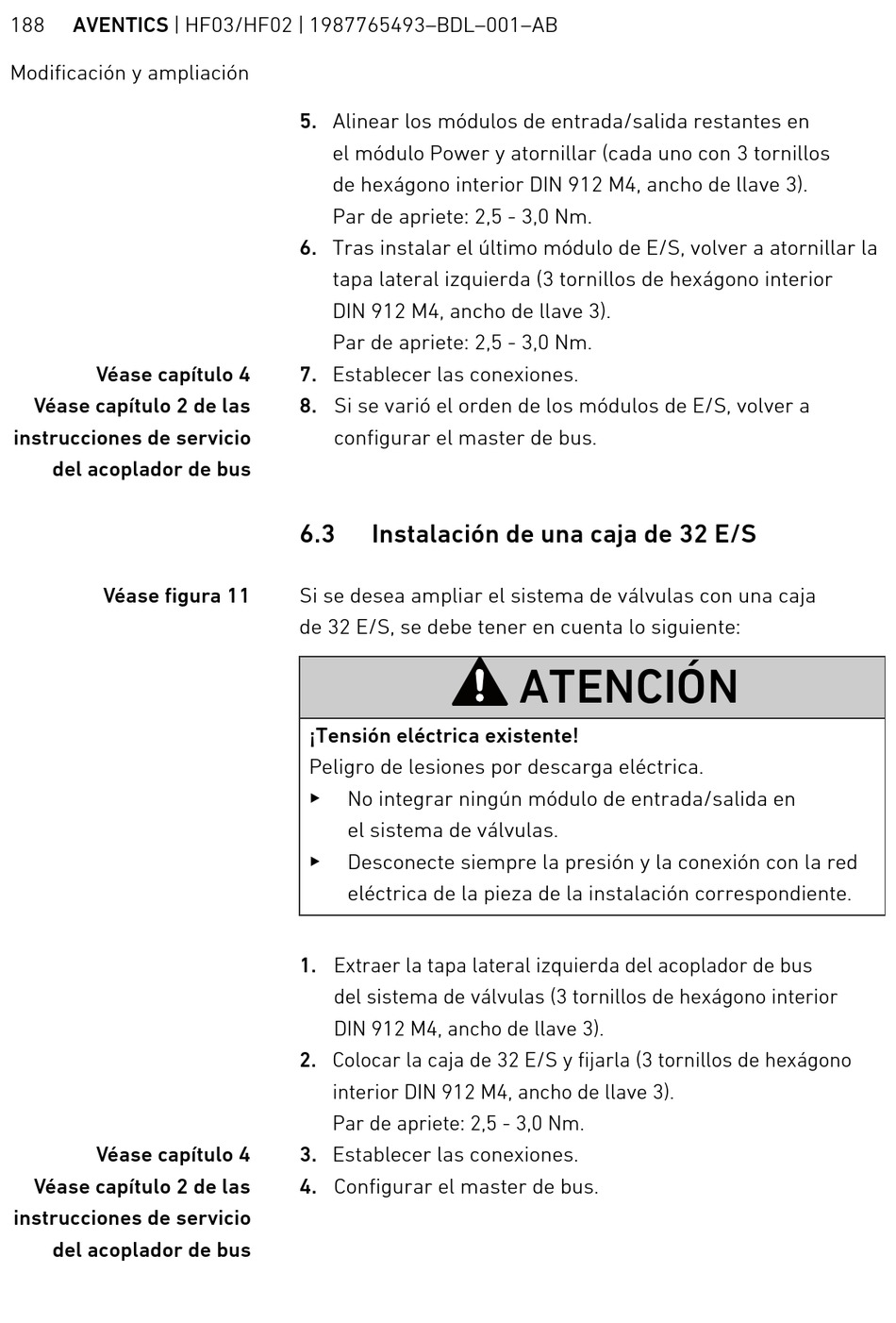

188 AVENTICS | HF03/HF02 | 1987765493–BDL–001–AB
Modificación y ampliación
Véase capítulo 4
Véase capítulo 2 de las
instrucciones de servicio
del acoplador de bus
Véase figura 11
Véase capítulo 4
Véase capítulo 2 de las
instrucciones de servicio
del acoplador de bus
5. Alinear los módulos de entrada/salida restantes en
el módulo Power y atornillar (cada uno con 3 tornillos
de hexágono interior DIN 912 M4, ancho de llave 3).
Par de apriete: 2,5 - 3,0 Nm.
6. Tras instalar el último módulo de E/S, volver a atornillar la
tapa lateral izquierda (3 tornillos de hexágono interior
DIN 912 M4, ancho de llave 3).
Par de apriete: 2,5 - 3,0 Nm.
7. Establecer las conexiones.
8. Si se varió el orden de los módulos de E/S, volver a
configurar el master de bus.
6.3 Instalación de una caja de 32 E/S
Si se desea ampliar el sistema de válvulas con una caja
de 32 E/S, se debe tener en cuenta lo siguiente:
¡Tensión eléctrica existente!
Peligro de lesiones por descarga eléctrica.
O
No integrar ningún módulo de entrada/salida en
el sistema de válvulas.
O
Desconecte siempre la presión y la conexión con la red
eléctrica de la pieza de la instalación correspondiente.
1. Extraer la tapa lateral izquierda del acoplador de bus
del sistema de válvulas (3 tornillos de hexágono interior
DIN 912 M4, ancho de llave 3).
2. Colocar la caja de 32 E/S y fijarla (3 tornillos de hexágono
interior DIN 912 M4, ancho de llave 3).
Par de apriete: 2,5 - 3,0 Nm.
3. Establecer las conexiones.
4. Configurar el master de bus.
ATENCIÓN
